Проектирование зданий от идеи до реализации

Анализ исходных данных и концепция

Проект начинается с разбора задачи, а не с чертежа. Выясняем назначение здания, сетку колонн, технологические нагрузки, условия площадки и бюджет. На этом же этапе всплывают ограничения, которые потом стоят дороже всего: низкая несущая способность грунтов, стеснённый монтаж, привязка к действующим коммуникациям.

Практика простая: если заказчик приходит без геологии и без нагрузок от смежников, концепцию считаем в двух вариантах — консервативном и оптимизированном — и показываем разницу по массе металла. Так решение по каркасу принимается на цифрах, а не на ощущениях. Итог этапа — согласованная компоновка и ясное понимание, из чего собирается каркас в Санкт-Петербурге.

Техническое проектирование и 3D-модель

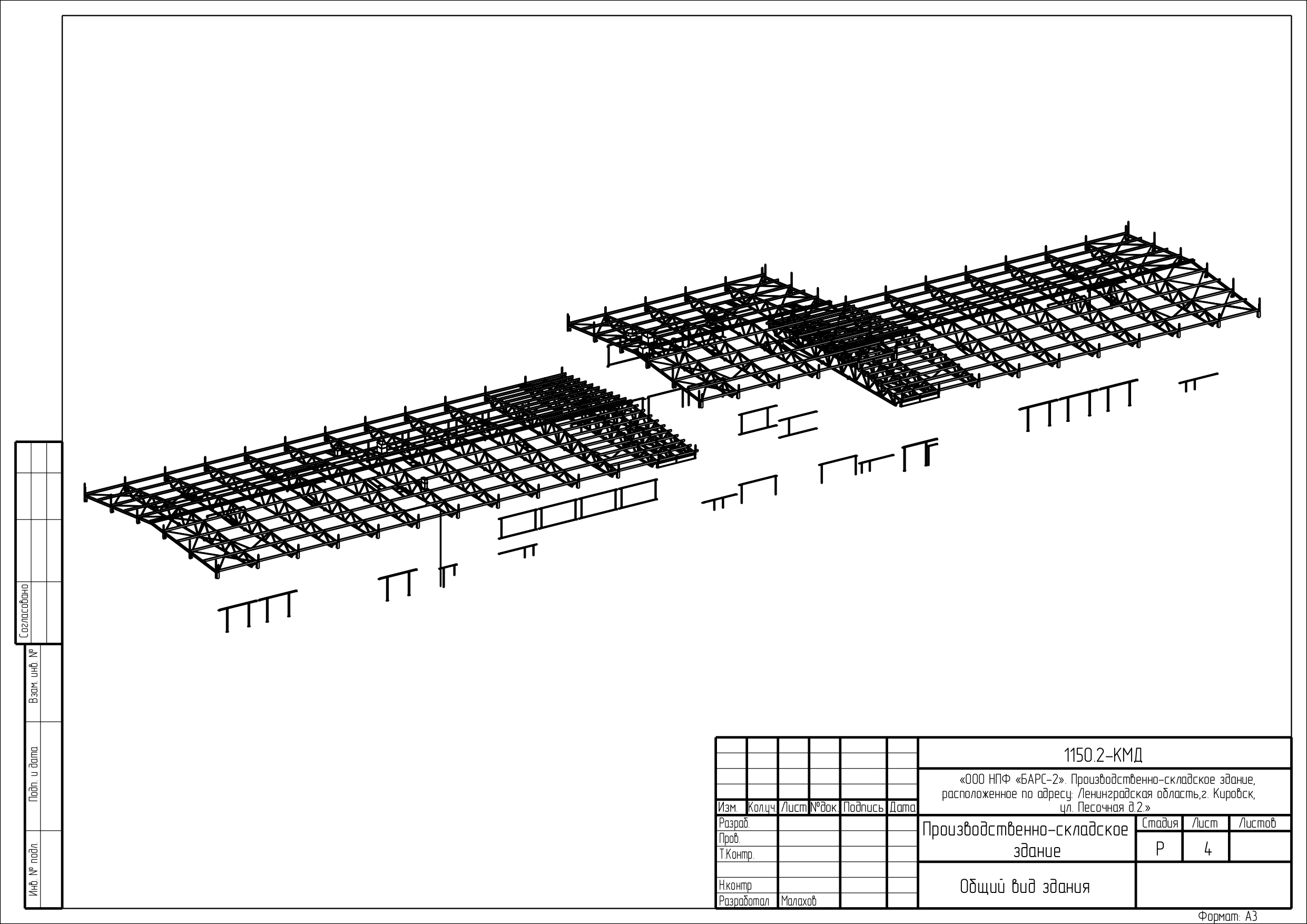

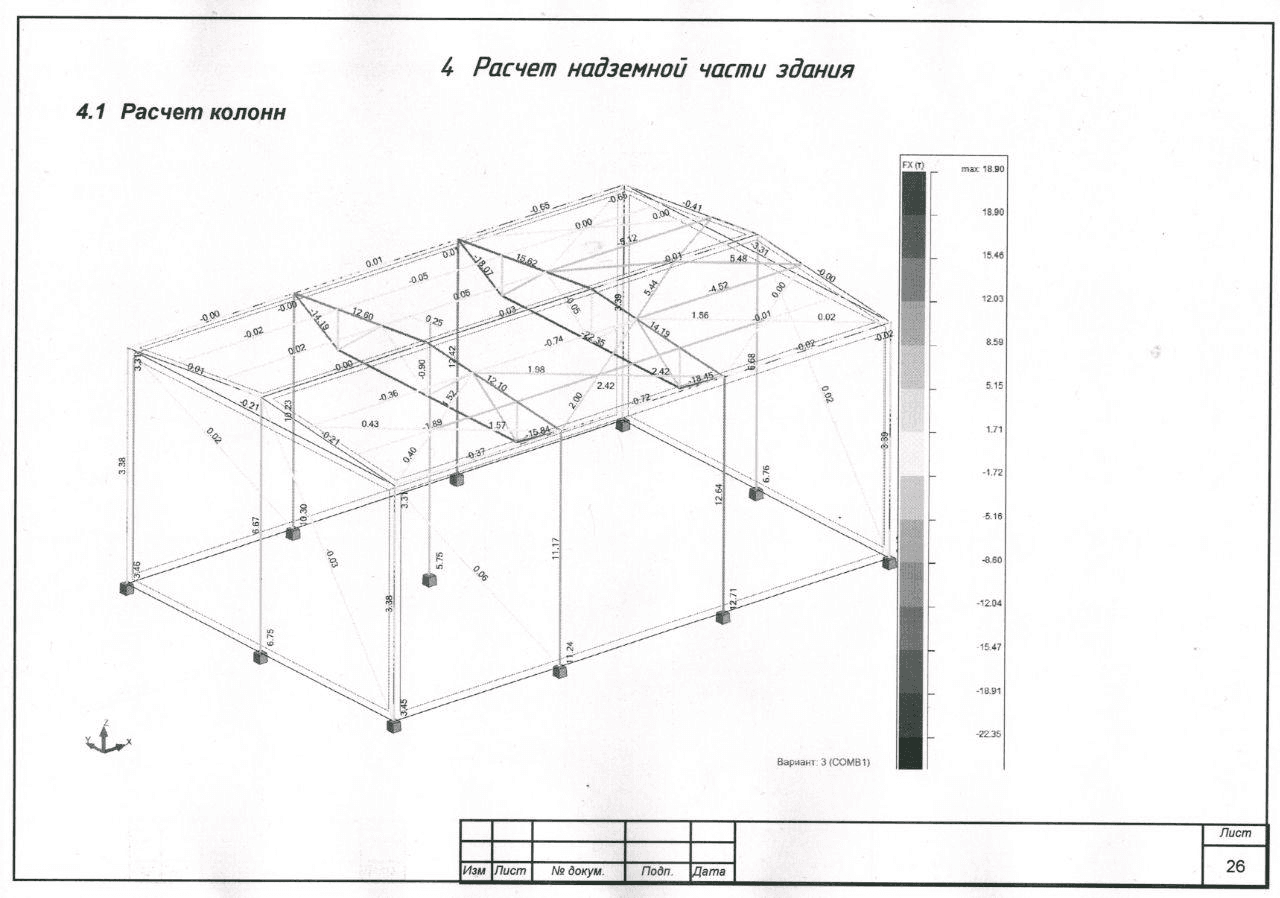

После утверждения концепции считаем каркас: расчётная схема, сечения, проверки по прочности и устойчивости, деформации. Модель ведём в 3D — из неё же генерируются ведомости и спецификации, поэтому план и деталировка не расходятся.

Узкое место здесь — узлы. Расхождение между КМ и КМД чаще всего вылезает именно на примыканиях и опорных частях, поэтому критичные узлы проверяем до передачи в производство. Отдельно смотрим монтажные стыки: их проще собрать на площадке, если сразу заложить болтовое соединение вместо сварки на высоте. Визуализацию отдаём заказчику до начала стройки — видно габариты, отметки и посадку объекта на участок.

Разработка чертежей КМД

КМД — деталировочная стадия. По ней цех работает напрямую: раскрой листа, резка профиля, сборка отправочных марок, сварка. Каждая деталь получает позицию и попадает в ведомость, чтобы на производстве не гадали, что и куда.

Деталировку разрабатывают, когда конструкция уходит в изготовление. Ошибка на этой стадии дороже всего — это брак металла и переделка марок. Поэтому нумерацию деталей и сборок ведём автоматизированно, а спецификации собираем из модели, а не вручную. Для заказчиков в Санкт-Петербурге и по Ленинградской области передаём комплект в форматах под конкретное оборудование цеха. Стоимость деталировки считаем по тоннажу и сложности узлов — она зависит от количества марок, а не от площади здания.

Технология КМД и состав альбома

Деталировку ведём в специализированных комплексах в 3D. Это даёт автоматическую генерацию ведомостей и спецификаций, модули проверки коллизий и сквозную нумерацию деталей и сборок. Подход снижает влияние человеческого фактора — там, где раньше ошибались в ручном пересчёте.

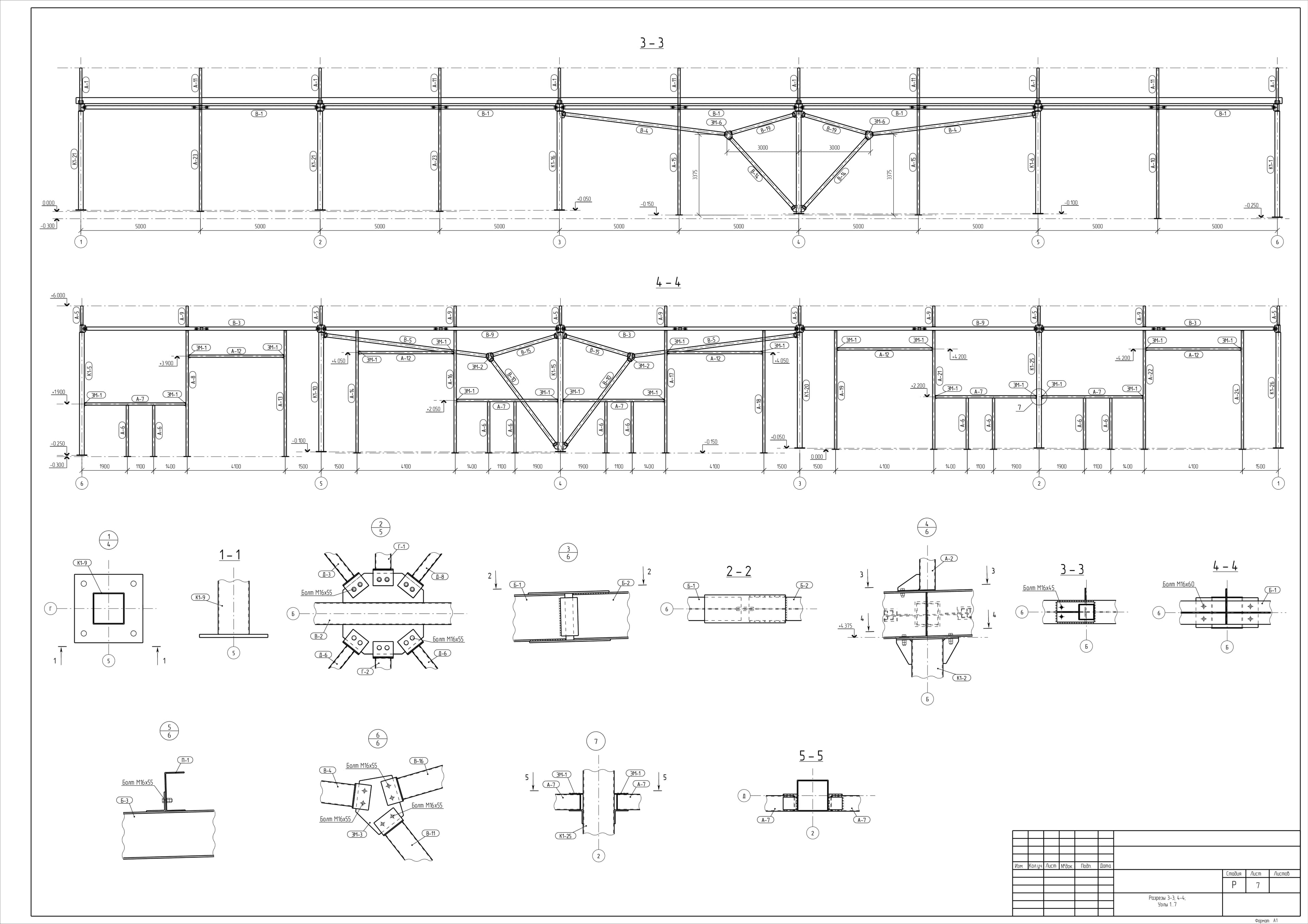

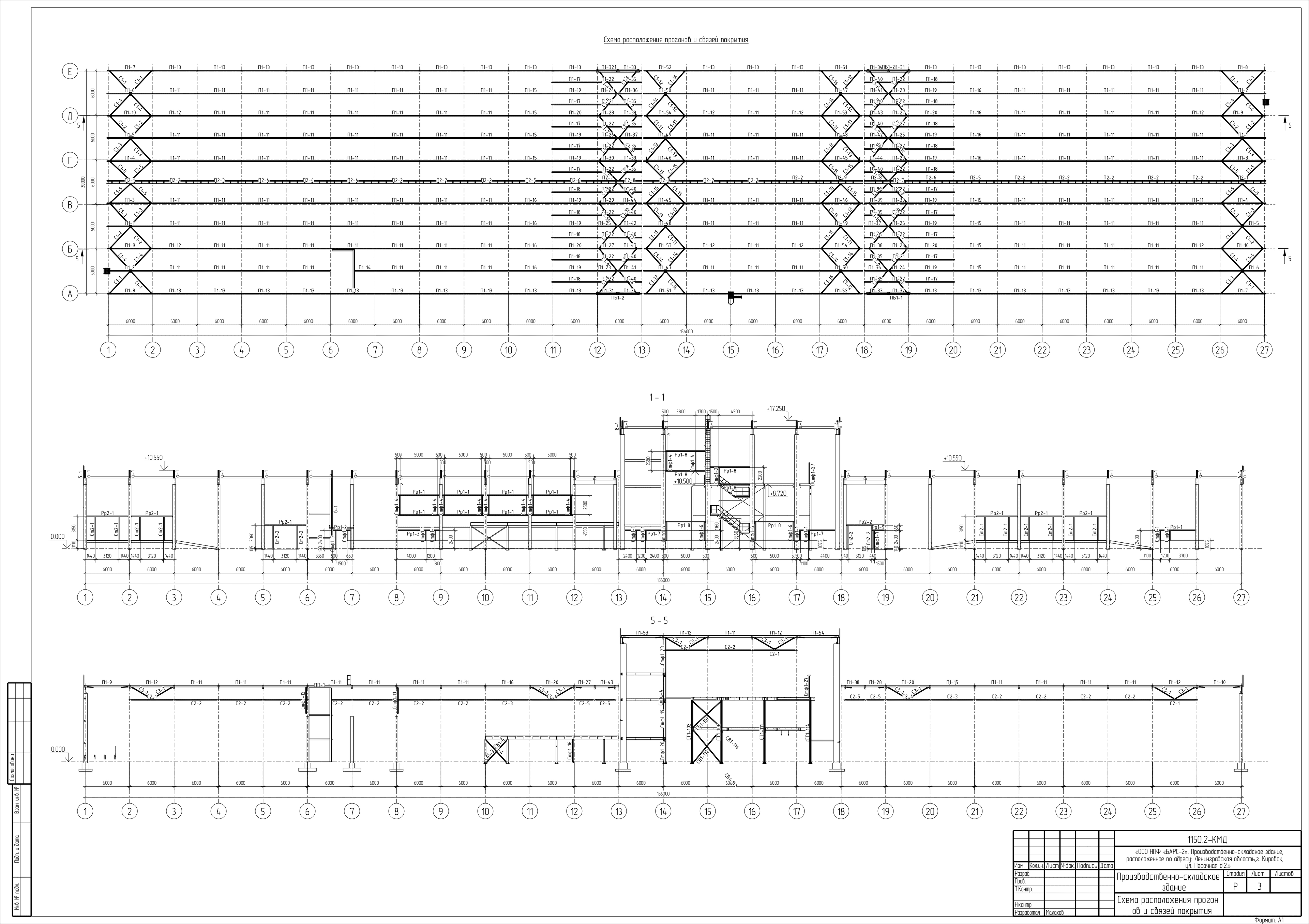

В состав альбома КМД входят общие данные, схемы расположения элементов, чертежи отправочных марок, узлы, ведомости метизов и метиз-комплектов. Практический момент: болты, гайки и шайбы удобнее считать сразу с запасом на монтажный брак — на площадке всегда что-то теряется, а докупка мелочи тормозит сборку. Готовый альбом ЗМК Континенталь передаёт в согласованных с заказчиком форматах.

Титульный лист, общие данные и условные обозначения

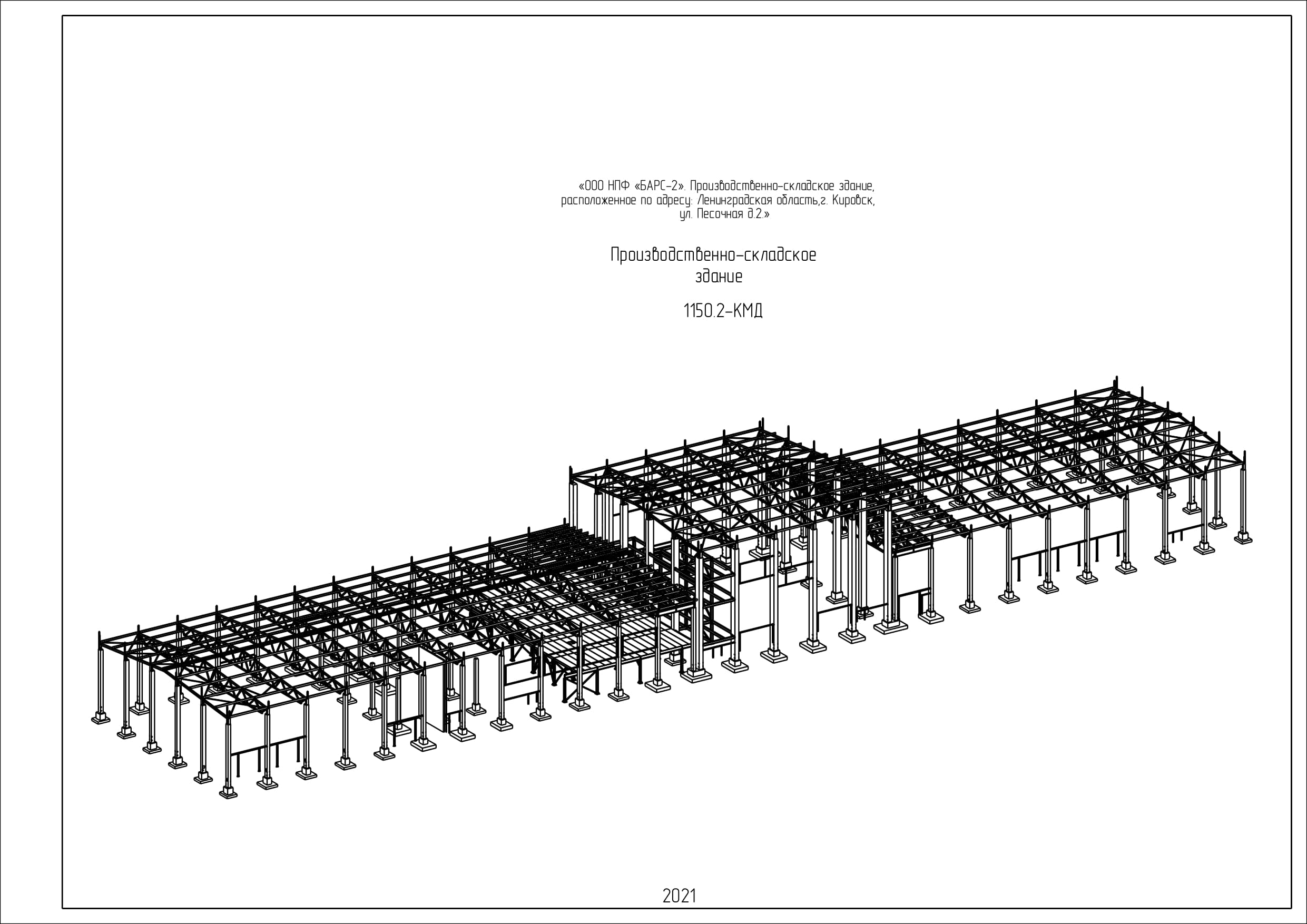

Титульный лист — первый лист альбома и его паспорт. На нём номер, дата и место разработки, данные заказчика и исполнителя, адрес объекта, основные характеристики. Лист общих данных задаёт правила чтения всего комплекта: применённые нормы, марки материалов из КМ, требования к сварке и антикоррозийной защите.

Условные обозначения — то, на чём спотыкается монтаж, если читать их невнимательно. Сварные швы, размеры, предельные отклонения, обозначения прокатных профилей должны быть сведены в одном месте и совпадать по всему альбому. Проверяем это до выпуска: один и тот же профиль не может называться по-разному на схеме и в деталировке. Для объектов в Санкт-Петербурге оформляем комплект под требования конкретной согласующей стороны.

Виды проектируемых объектов

Проектируем каркасы под разные задачи — от разовых навесов до промышленных цехов:

• промышленные и производственные здания, цеха;
• склады, в том числе быстровозводимые;
• торговые и административные здания, павильоны;
• многофункциональные комплексы;
• спортивные сооружения и ангары;
• временные и вахтовые здания.

Под каждый тип объекта — своя логика каркаса. Складу важен свободный пролёт и минимум колонн внутри, цеху — расчёт под крановые нагрузки, торговому объекту — витражи и большие проёмы без потери жёсткости. Поэтому типовое решение всегда пересчитываем под площадку в Ленинградской области, а не переносим один в один. По объёмам работаем и с частными заказчиками, и с генподрядом в Санкт-Петербурге.
