Винтовые подъемники и винты с длиной резьбы 4800мм
Артикул: 98406
150 000 ₽
Не знаете в какую стоимость может обойтись монтаж/ремонт?
Получите расчет цены
Свяжитесь с нами для бесплатной консультации и расчёта стоимости

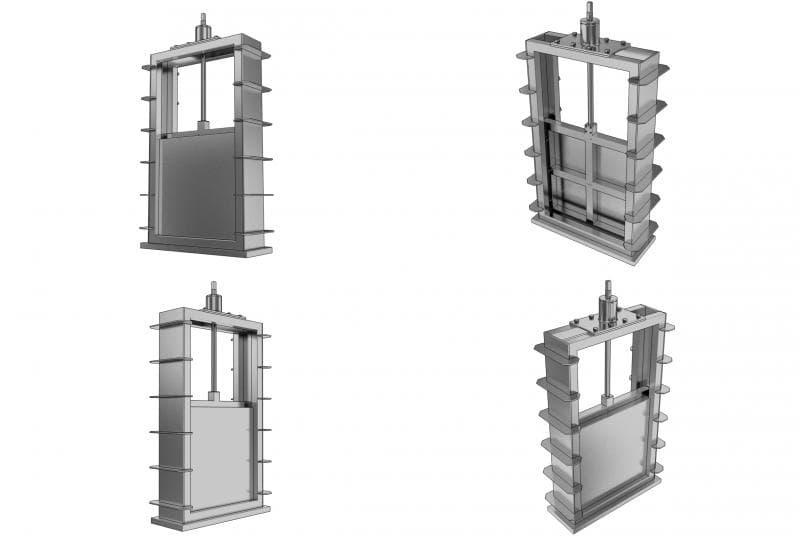

Винтовые поднимники с длиной резьбы 4800мм — механизм для управления затворами водопроводных и гидротехнических систем. Надежное и простое в обслуживании решение. Доставка и монтаж в Санкт-Петербург.
150 000 ₽
Не знаете в какую стоимость может обойтись монтаж/ремонт?
Получите расчет цены
Свяжитесь с нами для бесплатной консультации и расчёта стоимости
Описание
Наша компания предлагает полный комплекс услуг по изготовлению и монтажу качественных металлоконструкций для вашего проекта:
- Проектирование и расчет конструкции специалистами высокого класса.
- Изготовление изделий согласно стандартам ГОСТ с использованием современного оборудования.
- Предоставление подробной сметы и консультации по выбору оптимального варианта исполнения.
- Выполнение работ по металлообработке, включая резку, гибку, сверловку и сборку компонентов.
- Обеспечение антикоррозионной защиты и финишного покрытия изделий.
- Доставка готовой продукции на объект и профессиональный монтаж конструкций нашими опытными бригадами.
Этапы изготовления металлоизделий
1
Коммерческое предложение
На ваш запрос выставляем коммерческое предложение. Если чертежей нет, можем сделать предварительный расчёт стоимости.
2
Договор и счёт
Согласовав все условия, подписываем договор и выставляем счёт для оплаты.
3
Производство
Вносите предоплату. Завозим металл на производство. Изготавливаем заготовки: режем в размер профили, листы, сверлим, гнем, вальцуем, точим и тд. Этап сборок: сварим между собой детали и производим сборку механических узлов. Зачистка, обезжиривание, покраска. Осмотр готовых изделий на производстве. Окончательная оплата за изделия из металла.
4
Доставка заказа на объект или терминал транспортной компании.
Складываем, стягиваем элементы в пачки. Лёгкие элементы, прокладываем рейками и брусками тяжелые элементы. Грузим, отвозим куда нужно. Подбираем машины по размеру и весу конструкции, по необходимости используем тралы.
1
Коммерческое предложение
На ваш запрос выставляем коммерческое предложение. Если чертежей нет, можем сделать предварительный расчёт стоимости.
2
Договор и счёт
Согласовав все условия, подписываем договор и выставляем счёт для оплаты.
3
Производство
Вносите предоплату. Завозим металл на производство. Изготавливаем заготовки: режем в размер профили, листы, сверлим, гнем, вальцуем, точим и тд. Этап сборок: сварим между собой детали и производим сборку механических узлов. Зачистка, обезжиривание, покраска. Осмотр готовых изделий на производстве. Окончательная оплата за изделия из металла.
4
Доставка заказа на объект или терминал транспортной компании.
Складываем, стягиваем элементы в пачки. Лёгкие элементы, прокладываем рейками и брусками тяжелые элементы. Грузим, отвозим куда нужно. Подбираем машины по размеру и весу конструкции, по необходимости используем тралы.
Особенности зданий из металлоконструкций
Высокая прочность и долговечность
Стальной каркас способен выдерживать значительные нагрузки, что гарантирует долгий срок службы строения.
Быстрота строительства
Монтаж каркаса значительно быстрее кирпичной кладки или бетонных конструкций, сокращая сроки сдачи объекта.
Экономия на фундаментах
Легкость металлоконструкций снижает нагрузку на основание, позволяя применять менее массивные фундаменты.
Возможность свободной планировки
Отсутствие несущих стен внутри помещения открывает простор для дизайна и функционального зонирования пространства.
Экологическая чистота
Металлоконструкции изготавливаются из переработанных материалов и легко утилизируются после окончания срока службы.
Простота модернизации и расширения
Модульная конструкция позволяет легко добавлять новые секции или изменять внутреннее пространство.
Заказать консультацию
Мы поможем вам выбрать подходящий товар и предоставим все необходимые консультации.
Примеры выполненных работ
Реализованные проекты по строительству и производству металлоконструкций
Посмотрите на наше производство
Преимущества работы с нами
Мы построили сервис на профессионализме и качестве
Работаем по ГОСТу
Работаем в соответствии с ГОСТ и мировыми стандартами качества
Опыт с 1992 года
Более 30 лет опыта в производстве и строительстве металлоконструкций
Собственное производство
Полный цикл производства от проектирования до монтажа
Доставка по всей России
Организуем доставку металлоконструкций в любой регион страны
Конструкция винтового поднимника и принцип работы
Конструкция винтового поднимника и принцип работы
Как устроен винтовой поднимник 4800мм
Основу механизма составляет винт (резьбовой стержень) диаметром обычно от М20 до М60 с проточкой для ключа или под электромотор на верхнем конце. Резьба может быть метрической (ГОСТ 9150-81) или трапецеидальной (ГОСТ 24737-81) — трапецеидальная выбирается для больших нагрузок, так как имеет больший угол профиля и лучше воспринимает осевые нагрузки.

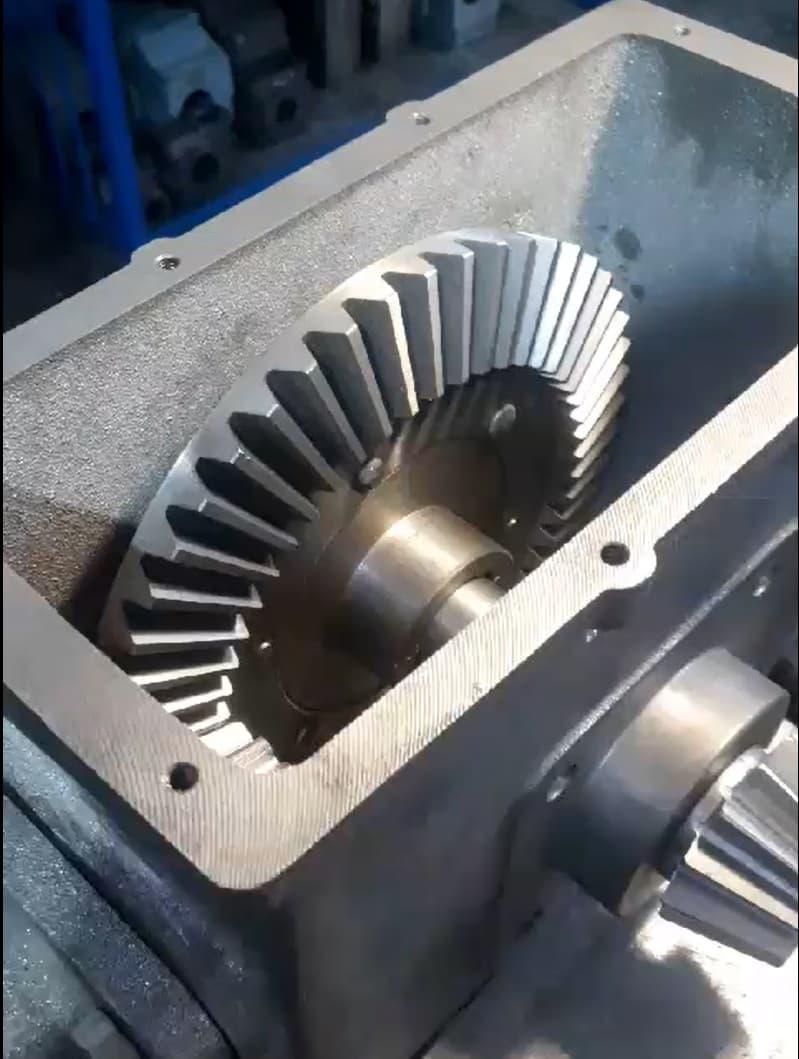

Гайка скольжения, установленная в корпусе опорной конструкции затвора, входит в резьбу винта. При вращении винта гайка остается неподвижной (заклинена в направляющих), а винт перемещается вверх или вниз, передавая движение на затвор. На каждом конце винта установлены подшипники скольжения или качения для восприятия радиальной нагрузки и снижения вибрации. Верхний подшипник часто встроен в редуктор (если это электрический привод), нижний — в опорную деталь на затворе.
При длине винта 4800мм критично исключить продольный люфт и биение. Люфт не должен превышать 3–5мм (в зависимости от проекта), иначе затвор будет "играть" при гидравлических ударах. Для регулировки люфта гайка скольжения имеет регулировочные болты или шайбы; при обслуживании это проверяется и подтягивается каждые 2–3 года или после повышенных нагрузок.
Виды и типоразмеры винтовых поднимников
Виды и типоразмеры винтовых поднимников
Классификация по конструкции и параметрам
Винтовые поднимники для гидротехнических затворов различаются по нескольким признакам:
По типу резьбы:
- Метрическая резьба (М20, М24, М30, М36, М42, М48, М56, М60) — стандартная, применяется для стандартных затворов, ресурс обычно 10–15 лет при правильном обслуживании.
- Трапецеидальная резьба (Тр24×5, Тр32×6, Тр40×7) — для высоконагруженных затворов на плотинах и крупных шлюзах, ресурс выше за счет формы профиля.
По материалу:
- Сталь Ст3сп (ГОСТ 380) — стандартная для внутренних сооружений, защищена горячим оцинкованием (защита 60–90 мкм).
- Сталь Ст45 (ГОСТ 1050) — более прочная, для больших нагрузок, используется реже.
- Нержавеющая сталь 12X18H10T (ГОСТ 5949) — для морского климата, кислотных сред, внутри АЭС, на АЗС; цена выше в 3–4 раза, но ресурс 30+ лет.
По защите от коррозии:
- Горячее оцинкование (ГО) — толщина слоя 60–90 мкм по ГОСТ 9.307-89, ресурс во влажной среде 15–20 лет.
- Полимерное покрытие (эпоксидное, полиуретановое) — применяется редко для винтов, обычно для опор и редукторов.
- Без покрытия под краску — для внутренних сооружений с регулярной окраской каждые 3–5 лет.
Длина винта 4800мм — типоразмер для затворов среднего и крупного размера (обычно затвор размером 3×3 м до 4×4 м). Меньшие размеры используются редко; больший размер (6000–8000мм) требует промежуточного подшипника посередине.
Монтаж, регулировка и обслуживание винтовых поднимников
Монтаж, регулировка и обслуживание винтовых поднимников
Практические нюансы установки и эксплуатации
При монтаже винтового поднимника длиной 4800мм требуется особая точность. Ось винта должна быть параллельна направляющим затвора в пределах ±2мм на всей длине (иначе возникает перекос нагрузки и биение). Установку выполняют с помощью лазерного нивелира или оптического уровня; теодолит применяется для особо ответственных сооружений. Прихватка гайки скольжения к опорной конструкции выполняется шпильками М16–М20 (ГОСТ 22034-76) с контргайками; все резьбовые соединения затягиваются в два приема: сначала моментный ключ "от руки", затем закручивание на 1–2 оборота ключом на 0,5–1м.
Регулировка люфта при приемке: гайка скольжения имеет две регулировочные шайбы толщиной 0,5–2мм; опытный монтажник подбирает толщину так, чтобы винт мог провернуться рукой, но без люфта более 2мм. Измерение люфта делается индикатором часового типа (погрешность ±0,05мм), установленным на верхний конец винта в горизонтальной плоскости.
Периодическое обслуживание (2–3 года):
- Проверка люфта повторно; при увеличении до 5мм выполняется регулировка шайбами.
- Осмотр резьбы на предмет раковин коррозии (для оцинкованных), протирание тряпкой и нанесение тонкого слоя пищевого масла или ШРУС-4.
- Проверка затяжки крепежа гайки скольжения (контргайки часто ослабляются под вибрацией); затяжка ключом на чистом болте — без рывков.
- При обнаружении трещин в резьбе (маловероятно, но возможно при ударных нагрузках) — замена всего винта; ремонт резьбы локально невозможен.
Ресурс и надежность: винтовой поднимник, как механический элемент, имеет ресурс более 50 лет при условии правильного выбора диаметра (гайка не пробуксовывает) и регулярного обслуживания. Отказы обычно связаны не с самим винтом, а с деградацией гайки скольжения (износ, коррозия) или с проблемами в редукторе/электромоторе.
Типичные ошибки выбора и совместимость с проектом
Типичные ошибки выбора и совместимость с проектом
Как не ошибиться при подборе под свою задачу
Недостаточный диаметр винта (слишком мелкая резьба при большой нагрузке). Если затвор весит 15 тонн, а винт М24 с шагом 3мм, то при попытке поднять затвор гайка начнет пробуксовывать (скольжение резьбы), возникнет тепловыделение, расплавление масла (если оно используется для смазки), и отказ механизма за часы. Правильный подбор: расчет по грузоподъемности, затем выбор диаметра минимум на 20–30% выше минимальной нагрузки.
Неправильная защита от коррозии. Винты в открытых сооружениях (снаружи плотины, на улице) без покрытия ржавеют за 2–3 года. Даже оцинкованный винт требует подкраски каждые 5–7 лет (особенно в морском климате). Если сооружение во влажном помещении (помещение шлюза, насосной станции), оцинковка достаточна; в морском климате нужна нержавейка или дополнительное полимерное покрытие.
Несовместимость шага резьбы с редуктором. Если на проекте указан шаг 3мм (метрическая М30×3), а поставщик отправил винт М30×3,5 (не существует стандартного размера, ошибка в спецификации), редуктор не "поймет" нового шага, и при вращении возникнет люфт. Всегда требовать в спецификации точный размер: М30×3, Тр40×7, и т.д.
Недостаточное крепление гайки скольжения к опорной конструкции. Если гайка закреплена на двух болтах М10 вместо четырех, при гидравлическом ударе на затвор (волна, ледоход) гайка сорвется с крепления, и затвор упадет. Правило: количество болтов крепления гайки должно быть не менее 4 для любых размеров М20–М60.
Игнорирование заявки на подшипники. Если в проекте нет явного указания на подшипники, поставщик может отправить винт "голый" (без подшипников), рассчитывая, что заказчик установит их сам. В результате затвор вибрирует, люфт растет. Всегда требовать в заказе: "винт с верхним и нижним подшипниками, прессованы и закреплены от осевого сдвига".
Производство, испытания и доставка на объект
Производство, испытания и доставка на объект
Как изготавливаются винтовые поднимники и как они попадают на вашу площадку
Винтовой поднимник изготавливается из заготовки (длинный круглый пруток) на токарном станке. На станке вытачивается и нарезается основная метрическая или трапецеидальная резьба. Если требуется более сложная геометрия (расточка под подшипник, проточка под ключ), используется многооперационный станок с ЧПУ. Погрешность геометрии: допуск на диаметр резьбы ±0,05мм (ГОСТ 9150-81 группа точности Н), допуск на шаг ±0,1мм.
Контроль качества: каждый винт перед отправкой проходит физический контроль: измерение диаметра резьбы микрометром, проверка шага резьбы шагомером, визуальный осмотр на трещины, раковины и наплывы под лупой 10×. Партия (обычно 3–5 штук для длины 4800мм) проходит 100%-й контроль; крупные заказы (5+ винтов) требуют протокола испытаний и сертификата качества по ГОСТ Р 8.568-2014 (система добровольной сертификации).
Защита от коррозии (горячее оцинкование): после механической обработки винты идут в линию ГО. Сталь обезжиривается, травится в соляной кислоте (удаление окалины), затем погружается в расплав цинка при 840–860°C. Толщина покрытия измеряется толщиномером, результат записывается в паспорт партии. Трещин от цинкования при правильной технологии не возникает (в отличие от хромирования).
Упаковка и доставка: винты длиной 4800мм упаковываются в деревянный каркас или контейнер (чтобы избежать изгиба при перевозке). Для доставки в Ленинградской области используется специализированный транспорт (фургон или платформа с грузоподъемностью 5+ тонн). Время доставки из о ЗМК Континенталь в Санкт-Петербург — 3–7 рабочих дней в зависимости от расстояния. Разгрузка и укладка на объекте входит в услугу, если расстояние менее 500км; дальше — оплачивается отдельно или берется на счет заказчика.
