Опоры освещения для АЗС: требования, виды, ГОСТы и ошибки при выборе
Что такое опоры освещения для АЗС и какими они бывают
Что такое опоры освещения для АЗС и какими они бывают
Выбирая опоры освещения для автозаправочной станции, многие идут по пути «обычный столб, только покрашенный». На практике это оборачивается предписаниями Ростехнадзора, остановкой объекта и заменой всего ряда опор уже через два-три сезона. Причина — АЗС относится к категории взрывопожароопасных объектов, и требования к металлоконструкциям здесь принципиально иные, чем на обычной парковке или складском дворе.
Коротко: опора для АЗС — это стальная труба с фланцевым основанием, кронштейном под светильник и заземляющими закладными деталями, изготовленная из стали Ст3сп или 09Г2С по ГОСТ 8732-78, с горячим цинкованием ≥85 мкм по ГОСТ 9.307-89. Именно такой комплект документов и такие технические параметры проходят приёмку на объектах Лукойл, Газпром и региональных сетей АЗС.
Классификация опор освещения АЗС по высоте
Высота опоры определяется зонированием территории станции и нормируемыми уровнями освещённости по СП 52.13330.2016 (актуализированная редакция СНиП 23-05-95*):
| Зона АЗС | Высота опоры | Нормируемая освещённость |
|---|---|---|
| Островок раздачи (ТРК) | 4–6 м | ≥50 лк (горизонтальная) |
| Проезжая часть, подъезды | 6–8 м | ≥30 лк |
| Въезд, периметр, стоянка | 8–12 м | ≥10–20 лк |
| Козырёк над ТРК (встроенная подсветка) | 3–4 м (кронштейн) | ≥150 лк (вертикальная) |
Классификация по конструкции
По форме опоры делятся на четыре основных типа, которые мы изготавливаем под конкретную планировку АЗС:
- Прямостоечные — вертикальная труба с фланцем в основании и одним или двумя кронштейнами наверху. Ставятся по периметру и вдоль проезда. Самая распространённая схема.
- Консольные однорогие — изогнутый вылет кронштейна 0,5–1,5 м. Применяются, когда опора стоит у бордюра и светильник нужно вынести над зоной ТРК.
- Двурогие (с двойным кронштейном) — два светильника на одной опоре, закрывают широкую зону без дополнительного столба.
- Т-образные мачты — для освещения въезда с высотой 10–12 м, с молниеотводом на вершине.
По методу установки — фланцевые (болтовое крепление к закладной пластине в фундаменте, монтаж/демонтаж без сварки) и прямого бурения (заглубление нижней секции трубы в бетон — редко применяется на АЗС из-за сложного демонтажа при реконструкции).
Нормативные требования к опорам на АЗС: взрывобезопасность и заземление
Нормативные требования к опорам на АЗС: взрывобезопасность и заземление
Зонирование АЗС по взрывоопасности
Автозаправочная станция — объект категории «Б» по НПБ 105-03 (горючие жидкости с температурой вспышки выше 28 °C). ПУЭ 7-е издание, глава 7.3, устанавливает взрывоопасные зоны вокруг технологического оборудования АЗС. Это напрямую влияет на требования к электрооборудованию и металлоконструкциям, к которым оно крепится.
| Зона ПУЭ | Описание | Радиус / высота |
|---|---|---|
| Зона 1 | Вокруг проёма наливной горловины резервуара, отверстия вентиляционной трубы | 1,5 м от источника |
| Зона 2 | Пространство вокруг ТРК — пары топлива при нормальной эксплуатации маловероятны, но возможны при авариях | 3 м по горизонтали, до 0,8 м от земли |
| Вне зон | Остальная территория АЗС при нормальной эксплуатации | — |
Опора освещения, стоящая в зоне 1 или 2, должна быть выполнена без полостей и карманов, где могут скапливаться пары, с уклоном для стока воды — это не только СНиП, но и здравый смысл для трубчатых конструкций во влажном климате СПб.
Требования к заземлению опор освещения
Опора — металлоконструкция, несущая электрооборудование. По ПУЭ гл. 1.7 (п. 1.7.76–1.7.79) она относится к открытым проводящим частям и обязательно заземляется. Конкретика:
- Заземляющий проводник от опоры до контура заземления АЗС — медь ≥6 мм² или сталь ≥50 мм².
- Соединение с опорой — через закладную деталь в теле стойки, приваренную на заводе. Делать отверстие на объекте болгаркой, нарушая цинковое покрытие, — ошибка, которая снимает гарантию антикоррозийной защиты и создаёт очаг ускоренной коррозии.
- Болт М8–М10 для присоединения шины заземления должен быть из нержавеющей стали или оцинкованным — иначе через 5–7 лет гайка «прирастает» намертво.
Класс защиты светильников и кабельных вводов на опоре
Светильники, устанавливаемые на опоры в зонах АЗС, должны иметь степень защиты оболочки не ниже IP65 по ГОСТ 14254-2015 (МЭК 60529:2013). Для зоны 2 по ПУЭ — обязательна взрывозащищённое исполнение или вынос оборудования за пределы взрывоопасной зоны. Кабельный ввод в опору — через гермовводы (кабельные сальники) IP68.
Интересный инсайд из практики: на одном объекте в Пушкине Ростехнадзор при плановой проверке зафиксировал кабельные вводы без гермовводов на опорах у ТРК — предписание на устранение, остановка работы 2-х секций на 4 дня, штраф по ч. 1 ст. 9.11 КоАП составил 60 тыс. ₽. Переделка кабельных вводов с арендой автовышки — ещё 80 тыс. ₽. Итого 140 тыс. ₽ за экономию на фурнитуре.
Материалы, ГОСТы и что требовать у производителя при поставке
Материалы, ГОСТы и что требовать у производителя при поставке
Марки стали и стандарты на трубу
Для опор освещения АЗС применяется стальная труба по ГОСТ 8732-78 (бесшовная горячедеформированная) или ГОСТ 10704-91 (электросварная). Выбор между ними — вопрос нагрузки и условий среды:
| Труба | Диаметр × толщина стенки | Марка стали | Применение |
|---|---|---|---|
| ГОСТ 8732-78 (бесшовная) | 76×5, 89×5, 114×6 | Ст3сп, 09Г2С | Опоры H=4–8 м, нагрузки ≤0,5 кН/м |
| ГОСТ 8732-78 (бесшовная) | 140×7, 159×8, 219×8 | 09Г2С, С345 | Опоры H=8–12 м, мачты, двурогие |
| ГОСТ 10704-91 (э/сварная) | 76×4, 89×4, 114×5 | Ст3сп, С245 | Лёгкие конструкции, высота ≤6 м |
Марка 09Г2С по ГОСТ 19281-2014 — правильный выбор для климата Санкт-Петербурга и СЗФО: ударная вязкость при −40 °C не ниже 34 Дж/см². Ст3сп при −25 °C уже начинает «играть» в ударных нагрузках (порывы ветра зимой), что критично для высоких консольных опор.
Расчёт трубы под ветровую нагрузку ведётся по СП 20.13330.2017. Санкт-Петербург — IV ветровой район, скоростной напор ветра 0,48 кПа. Для опоры H=8 м с кронштейном 0,8 м, несущей светильник 15 кг, изгибающий момент у основания — около 420 Н·м; труба 114×6, Ст3сп — с запасом.
Антикоррозийная защита: горячее цинкование и полимерка
Атмосфера на территории АЗС — не просто городская: пары топлива и продукты их сгорания ускоряют окисление в 2–3 раза по сравнению с обычной промзоной. Единственный надёжный вариант — горячее цинкование по ГОСТ 9.307-89, толщина покрытия ≥85 мкм. Краска «под цинк» или холодное цинкование с толщиной 40–50 мкм — это не защита для АЗС, а потеря времени.
- После горячего цинкования — финишная полимерная покраска (порошковое покрытие 60–80 мкм) под цвет фирменного стиля сети.
- Срок службы покрытия — от 25 лет при правильно соблюдённом процессе.
- Толщина покрытия контролируется магнитным толщиномером; при приёмке просите акт контроля цинка с показаниями прибора по ГОСТ 9.302-88.
Документы, которые обязан предоставить производитель
- Сертификат на сталь с указанием плавки, химического состава, механических характеристик — ГОСТ 8732-78 или ГОСТ 19281-2014.
- Журнал сварки и протокол контроля швов по ГОСТ 7512-82 (ультразвуковой контроль или радиографический — на фланцевых соединениях).
- Акт горячего цинкования с результатами замеров толщины покрытия по ГОСТ 9.307-89.
- Паспорт изделия с расчётной нагрузкой, высотой, схемой сборки, массой и рекомендациями по установке.
- При поставке для нефтяных/газовых сетей — сертификат по СТО Газпром / ТТ Лукойл (уточняется под конкретный объект).
Ошибки при выборе опор освещения для АЗС и реальный кейс
Ошибки при выборе опор освещения для АЗС и реальный кейс
Ошибка 1. Тонкая стенка трубы ради экономии
Стенка 3 мм вместо расчётной 5–6 мм даёт экономию около 15–20% стоимости опоры при закупке. Но: в среде паров топлива труба со стенкой 3 мм без горячего цинкования «прогорает» насквозь за 3–4 сезона — коррозия изнутри (конденсат) и снаружи идут одновременно. Замена 12–16 опор на территории среднего АЗС с аутсорсом монтажа + новые фундаментные болты + остановка части заправки = 350–480 тыс. ₽. Плюс имиджевые потери от ржавых столбов на фоне фирменного фасада.
Ошибка 2. Опора без закладных деталей под заземление
Производитель сварил опору без приваренной закладной пластины под заземляющий проводник. Электрик на объекте просверлил в трубе отверстие болгаркой и прикрутил болт прямо в металл. Результат — нарушение цинкового покрытия, очаг коррозии, через 2 года — раковина в стенке трубы в зоне заземляющего болта. При проверке Ростехнадзор квалифицировал это как нарушение требований электробезопасности. Штраф + остановка объекта + переварка всех опор в полевых условиях — от 200 тыс. ₽ в зависимости от объёма.
Ошибка 3. Гальваническая пара сталь–алюминий без изолятора
Алюминиевые светильники (корпус) крепятся на стальной кронштейн без изолирующей прокладки. В условиях влажного климата СПб (225+ дней с осадками в год) гальваническая коррозия в точке контакта разрушает алюминий за 4–5 лет, кронштейн ржавеет изнутри. Замена светильников досрочно + ремонт опор — 60–120 тыс. ₽ на каждые 10 светоточек.
Ошибка 4. Неправильный расчёт ветровой нагрузки
Для IV ветрового района (СПб, Ленобласть) нормативное значение ветрового давления — 0,48 кПа (по карте 2 СП 20.13330.2017). Ряд поставщиков считает по старой карте III района (0,38 кПа), занижая нагрузку на 20%. Двурогая опора H=10 м при расчёте «на III район» с реальным ветром «IV района» — это трещина у фланца на первом же шторме. Переделка с разборкой фундаментного крепления и сваркой нового основания — от 80 тыс. ₽ за точку.

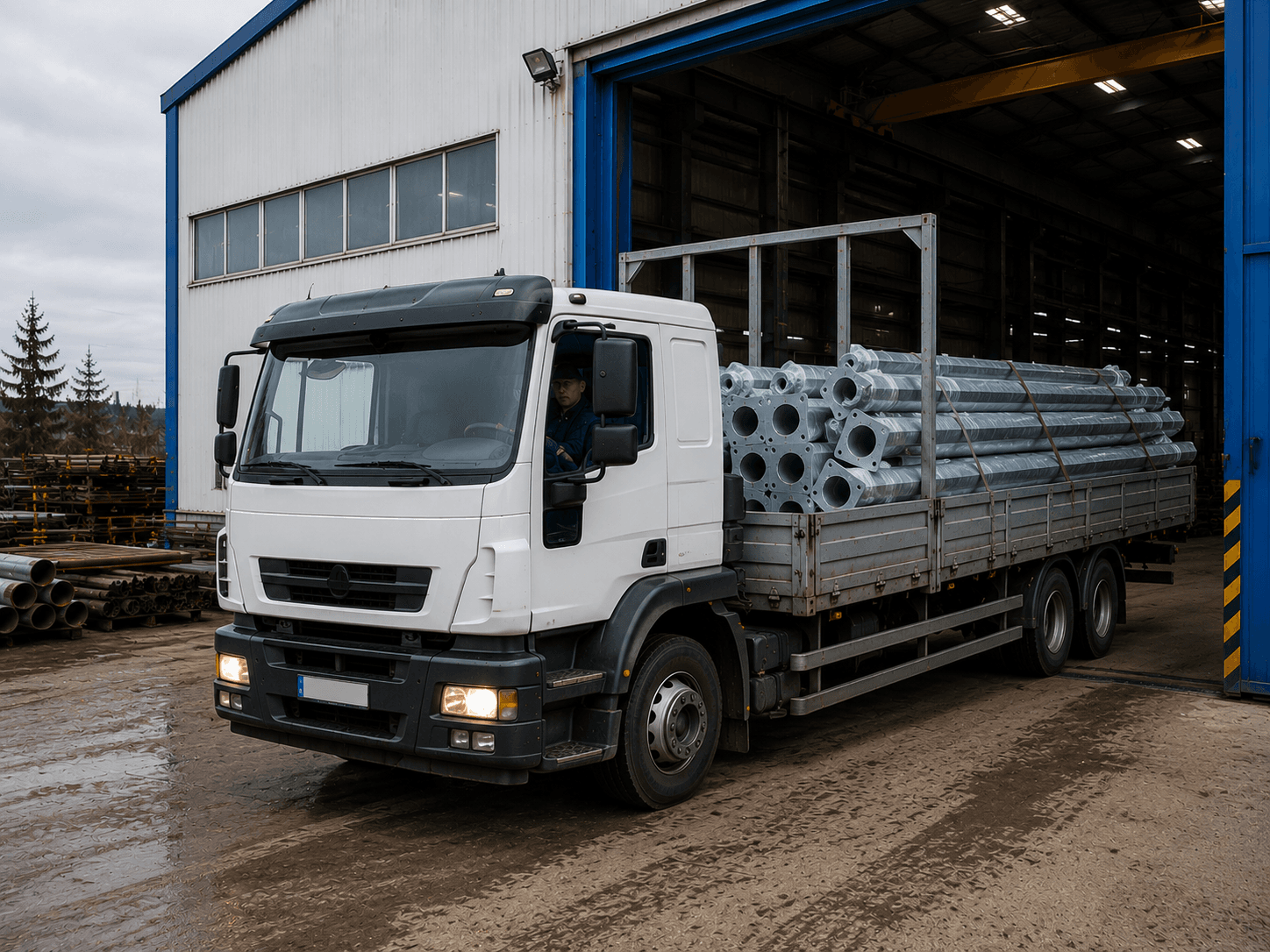

Кейс: поставка опор освещения для объекта Лукойл
Задача: комплект освещения для реконструкции АЗС в Ленинградской области. 12 опор H=8 м, двурогий кронштейн с вылетом 0,8 м, фланцевое основание 400×400×20 мм. Сталь 09Г2С (ГОСТ 19281-2014) — требование заказчика под климат −35 °C. Горячее цинкование ≥85 мкм + полимерная окраска RAL 7004 (серый, корпоративный цвет сети). Закладные детали М10 из нержавеющей стали приварены на заводе до цинкования. Общий вес партии — 2,4 т. Срок изготовления — 18 рабочих дней. Комплект документов: сертификаты на сталь, акты цинкования с результатами замеров, протоколы контроля сварных швов, паспорта изделий. Монтажная бригада заказчика установила опоры за 2 смены без каких-либо замечаний от технического надзора.
Когда мы закупаем трубу тысячами тонн напрямую с трубных заводов, у нас нет ни «серых» плавок, ни минусовой стенки в 0,1 мм. Это проверяется входным контролем каждой партии — и это принципиальная разница с тем, что предлагают перекупщики, не имеющие собственного ОТК.
Опорные металлоконструкции для организации дорожного движения
Завод, а не перекупщик: не только опоры освещения
Завод, а не перекупщик: не только опоры освещения
Почему завод отличается от трейдера при заказе опор для АЗС
- Труба с подтверждённой плавкой. Мы закупаем трубу тысячами тонн напрямую у трубных заводов для собственного производства — ни одна партия не проходит без сертификата и входного контроля по ГОСТ 8732-78. Трейдер, купивший трубу с базы, такого контроля не имеет.
- Свои сварщики с аттестацией. Каждый шов — по ГОСТ 7512-82 и ГОСТ 14771-76. Наш ОТК проверяет геометрию, зазоры и катет сварного шва до отправки в цинкование. На объекты нефтегаза — дополнительный ультразвуковой контроль по требованию заказчика.
- Нестандарт под проект. Нужна высота 9 м, Т-образный кронштейн, особый вылет, молниеотвод на вершине или встроенный кабельный канал — делаем по чертежу заказчика, без доплат «за сложность».
- Антикоррозийная защита под контролем. Горячее цинкование мы контролируем с актами замеров — толщина 85–120 мкм, а не «покрашено серебрянкой».
Не только опоры: комплектная поставка для АЗС
В рамках одного проекта АЗС через нас можно закрыть несколько позиций: опорные металлоконструкции для оборудования, металлические стойки для навесов и информационных щитов, опорные изделия под технологическое оборудование. Один поставщик — один комплект документов, один транспорт на объект. Присылайте проект или ведомость — посчитаем всё за 1 рабочий день.
Рассчитать стоимость. Отправить проект на просчёт
Частые вопросы
Какая высота опоры освещения нужна на АЗС?
Для островка ТРК достаточно 4–6 м при освещённости ≥50 лк по СП 52.13330.2016. Для освещения проездов и въезда — 6–8 м (нормируемая освещённость 20–30 лк). Высокие мачты 10–12 м ставят на больших АЗС с расширенной стоянкой и зоной мойки, когда нужно охватить периметр одной опорой вместо нескольких низких. Конкретную высоту определяет проектировщик по расчёту световых потоков с учётом типа светильников.
Из какой трубы делают опоры освещения для АЗС?
Стандартно — бесшовная труба ГОСТ 8732-78, диаметр 76–219 мм в зависимости от высоты и нагрузки. Марка стали: Ст3сп для высот до 6 м, 09Г2С — для 8 м и выше или при эксплуатации при температурах ниже −20 °C. Электросварная труба ГОСТ 10704-91 допустима для лёгких опор H ≤6 м. Толщина стенки — от 4 мм для лёгких конструкций до 8 мм для высоких мачт в IV ветровом районе. Не принимайте стенку менее 5 мм для опор в условиях агрессивной атмосферы АЗС.
Нужно ли горячее цинкование для опор на АЗС?
Да, и это не рекомендация, а практическая необходимость. Атмосфера АЗС содержит пары углеводородов и продукты сгорания, которые ускоряют коррозию в 2–3 раза по сравнению с обычной городской средой. Горячее цинкование по ГОСТ 9.307-89, толщина ≥85 мкм, в сочетании с финишной полимерной покраской обеспечивает срок службы от 25 лет. Холодное цинкование и краски «под цинк» для АЗС — недостаточная защита. При приёмке требуйте акт замеров толщины покрытия.
Обязательно ли заземлять стальные опоры освещения?
Обязательно по ПУЭ гл. 1.7 (открытые проводящие части). Заземляющий проводник подключается к приваренной на заводе закладной детали (болт М8–М10, нержавеющая сталь или оцинкованный). Сверлить отверстие в уже оцинкованной опоре нельзя — нарушается покрытие, возникает очаг коррозии. Сечение заземляющего проводника: медь ≥6 мм², сталь ≥50 мм² — в зависимости от схемы заземления АЗС. Этот момент нужно оговаривать с производителем ещё на стадии заказа.
Сколько стоят опоры освещения для АЗС и от чего зависит цена?
Цена опоры складывается из высоты, типа конструкции (прямостоечная, консольная, двурогая), марки стали (Ст3сп дешевле, 09Г2С — дороже примерно на 10–15%), типа и толщины антикоррозийного покрытия, а также наличия закладных деталей под заземление и кабельного канала. В ориентировочных цифрах: прямостоечная опора H=6 м из трубы 89×5 с горячим цинком — от 18 000 ₽/шт.; опора H=8 м двурогая, 09Г2С, горячее цинкование + полимерка — от 32 000 ₽/шт. Точная цена — после расчёта по Вашему проекту, калькулятор на сайте или заявка на просчёт.
Какой срок изготовления опор освещения для АЗС?
Стандартная партия до 20 опор из наличия трубы — 10–15 рабочих дней с учётом горячего цинкования (процесс занимает 2–3 дня на стороннем цинковальщике). Опоры нестандартной высоты или с уникальными кронштейнами — 18–25 рабочих дней. Если у вас жёсткие сроки открытия АЗС, сообщите на этапе запроса — при наличии трубы нужного типоразмера мы умеем сжимать производственный цикл без потери качества.
Нужна ли проектная документация для изготовления опор освещения?
Для изготовления — достаточно технического задания или опросного листа с указанием высоты, типа конструкции, класса стали, требований к покрытию и способу установки. Мы сами разрабатываем рабочие чертежи и согласовываем их с заказчиком до запуска в производство. Для монтажа на объекте АЗС технический надзор потребует паспорта изделия и сертификаты на материалы — всё это входит в комплект поставки от завода-изготовителя.
Итого
Опора освещения для АЗС — это не стандартный фонарный столб, а изделие с конкретными требованиями по стали, антикоррозийной защите, заземлению и взрывобезопасной зоне. Правильно выбранная и изготовленная опора служит 25+ лет без ремонта и проходит любую проверку Ростехнадзора. Ошибки на этапе выбора и закупки обходятся в сотни тысяч рублей переделок — примеры выше это подтверждают.
