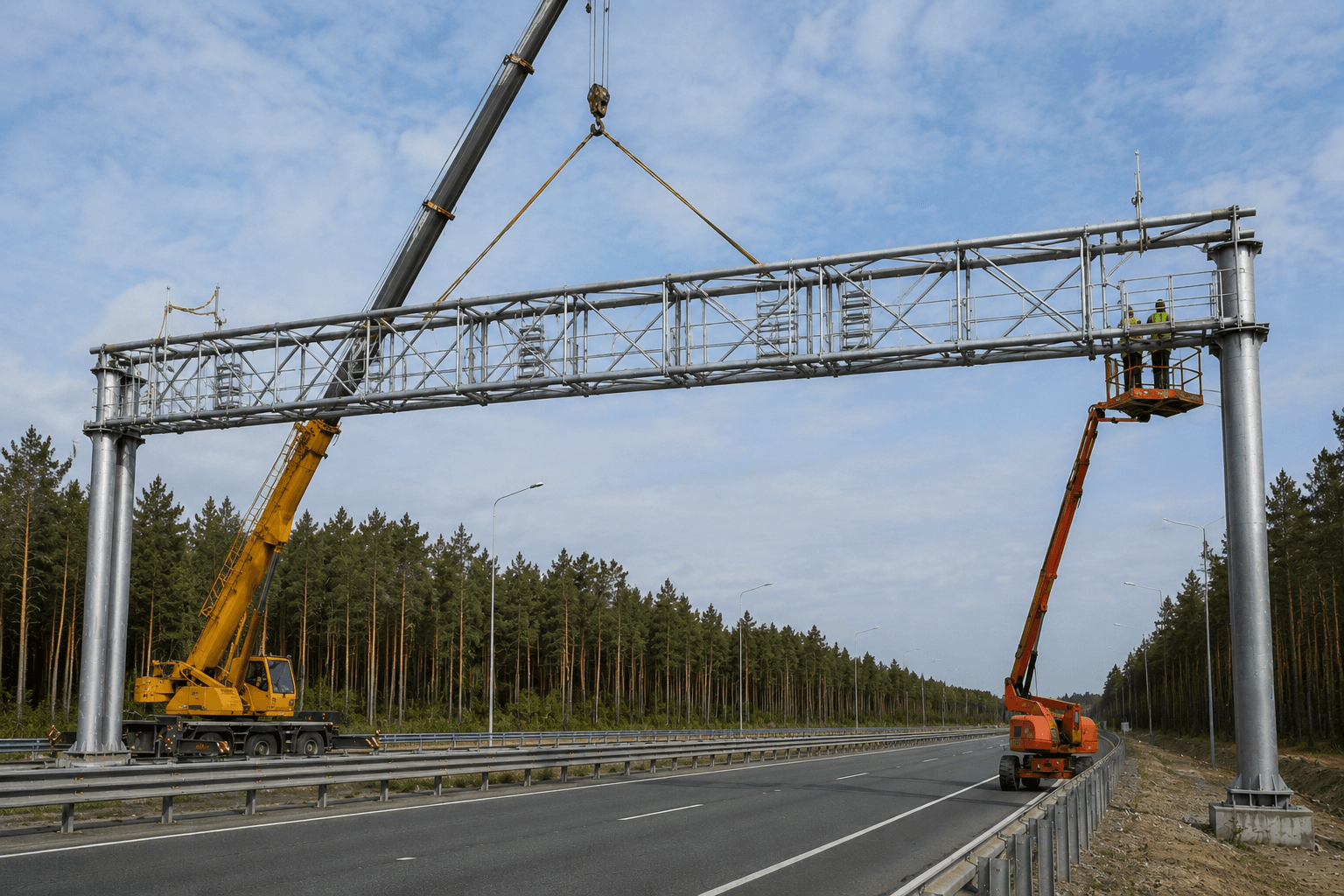

Опорные металлоконструкции для организации дорожного движения: виды, ГОСТы, выбор

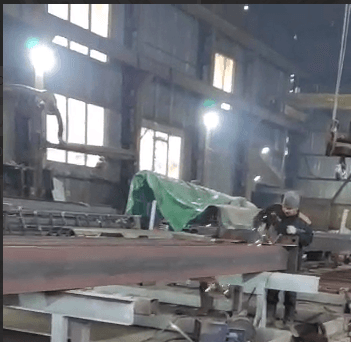

Что такое опорные конструкции для ОДД и какими они бывают
Что такое опорные конструкции для ОДД и какими они бывают
Когда проектировщик прописывает знак «40» на съезде с трассы или светофор на загруженном перекрёстке, в конце спецификации появляется строка «опорная металлоконструкция». От неё зависит, простоит ли знак 20 лет или уйдёт набок через третью зиму. Неправильная марка стали, срезанное цинкование или неверно посчитанная ветровая нагрузка — и замена одной стойки на дороге обходится в 150–220 тыс. ₽ с учётом перекрытия полосы и согласования с ГИБДД.
TL;DR: для стоек под знаки — труба Ø76–108 мм из Ст3сп или С245 с горячим цинкованием по ГОСТ 9.307-89. Для светофорных мачт и консолей — Ø152–219 мм из С345. Порталы через несколько полос — пространственные конструкции на фланцах под рабочий чертёж. Полный комплект документов: сертификат на сталь, паспорт изделия, протокол горячего цинкования.
Классификация опорных конструкций для средств ОДД
Средства организации дорожного движения (ОДД) — знаки, светофоры, табло, камеры, ограждения — крепятся на опорные конструкции пяти основных типов. Каждый тип рассчитывается под свою ветровую нагрузку, массу оборудования и высоту установки.
| Тип конструкции | Сечение, мм | Высота, м | Типичное применение |
|---|---|---|---|
| Стойка для дорожного знака | Ø76–108 или 80×80 (профиль) | 2,5–5,5 | Знаки 1–3 групп, указатели, ограничения |
| Г-образная консольная опора | Ø152–168 | 7–10 | Знаки над полосой, дорожные камеры |
| Мачтовая опора светофора | Ø168–273 | 8–12 | Светофорные объекты, сигнальные установки |
| П-образный портал | Ø168–219 (стойки) | 6–9 | Перекрытие 2+ полос, знаки 5.15, ВЭМС |
| Телескопическая стойка | Ø76–108 | 3–6 | Временные ОДД в ремонтных зонах |
Три параметра, которые определяют тип опоры
Первый — ветровой район объекта. Для Санкт-Петербурга и большей части Ленобласти это III район, расчётное ветровое давление на высоте 10 м — 38 кгс/м² (по СП 20.13330.2017). Выше 10 м давление растёт: коэффициент k(z) для высоты 15 м в открытой местности — уже 1,22, то есть нагрузка прибавляет почти четверть.
Второй — парусность навешиваемого оборудования. Знак I типоразмера (600×600 мм) даёт около 0,36 м² площади, III типоразмер (900 мм) — 0,81 м². Светофорный кластер из трёх секций плюс козырьки — до 0,7 м². Консольная конструкция с двумя знаками и камерой тянет суммарной парусностью 1,1–1,4 м².
Третий — категория дороги. ГОСТ Р 52289-2019 разграничивает требования по высоте установки, отступам и типам опор для автомагистралей, дорог I–IV категорий и улиц населённых пунктов. Нельзя взять «типовую» опору для трассы и поставить её в жилом квартале — и наоборот.

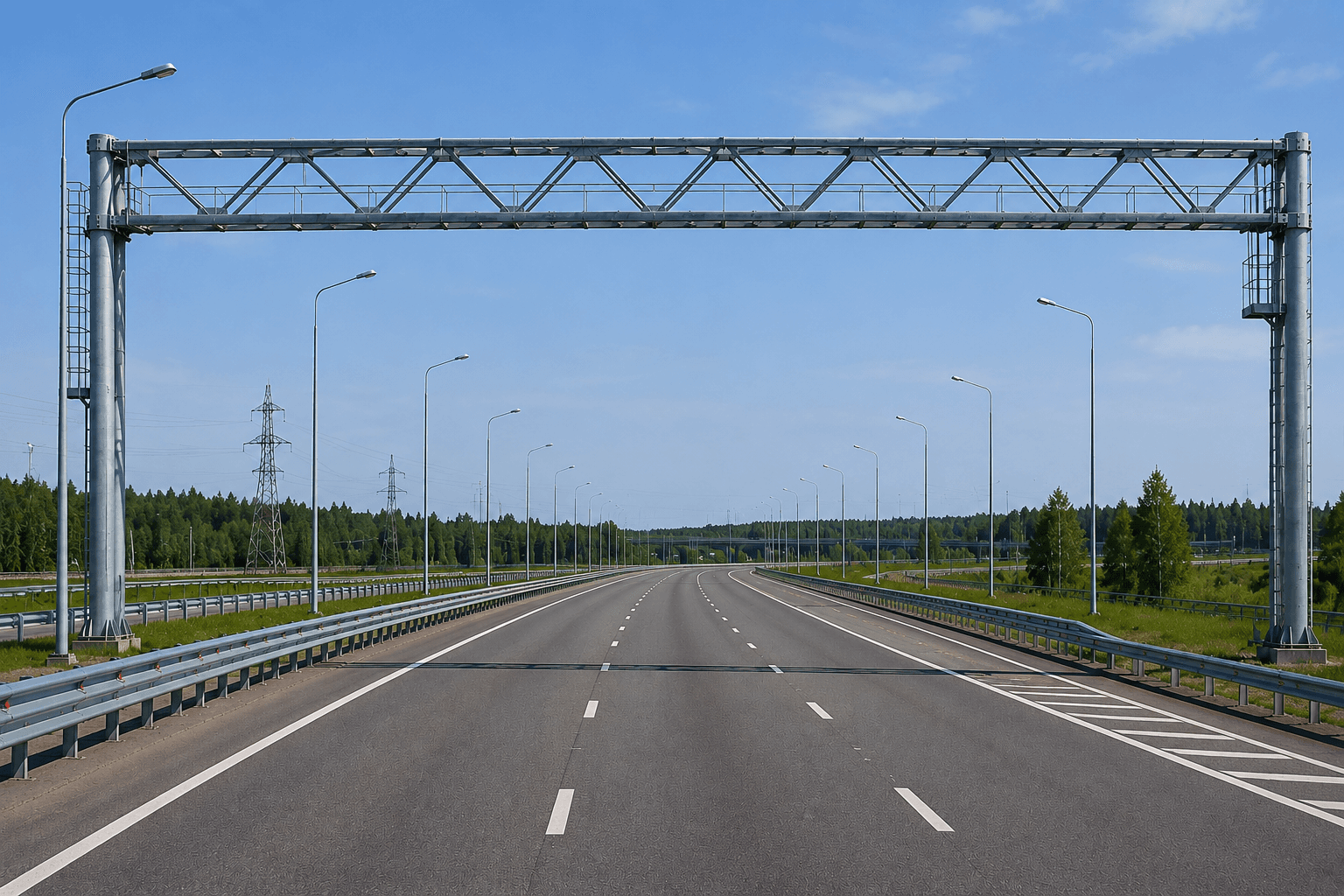

Нормативная база и алгоритм выбора опоры
Нормативная база и алгоритм выбора опоры
Ключевые ГОСТы и СП
Опорные конструкции ОДД регулируются одновременно несколькими документами — на размещение средств ОДД и на сами несущие элементы. Смешивать их нельзя: ГОСТ на материал трубы не заменяет расчёт на ветер, и наоборот.
| Документ | О чём | Когда применяем |
|---|---|---|
| ГОСТ Р 52289-2019 | Правила размещения знаков, светофоров, ограждений | Всегда — базовый для любого ТС ОДД |
| ГОСТ Р 52290-2004 | Требования к дорожным знакам: типоразмеры, цвет, материал | При выборе знакодержателя, высоты и вылета |
| ГОСТ Р 52282-2004 | Светофоры: конструкция, опоры, кронштейны | Для мачтовых и консольных опор светофоров |
| ГОСТ 10704-91 | Трубы стальные ЭС прямошовные: размеры, допуски | Стойки и мачты из электросварных труб |
| ГОСТ 8732-78 | Трубы бесшовные горячедеформированные | Нагруженные консоли, мачты высотой 10+ м |
| ГОСТ 27772-88 | Прокат для строительных конструкций: С245, С345 | Выбор марки стали для расчётных элементов |
| ГОСТ 9.307-89 | Горячее цинкование: подготовка, толщина слоя, приёмка | Приёмка антикоррозионной защиты |
| СП 20.13330.2017 | Нагрузки и воздействия, ветровые районы | Расчёт ветровой нагрузки на опоры |
Алгоритм выбора: 5 шагов
- Шаг 1. Определите ветровой район. СПб и Ленобласть — III район, расчётное давление 38 кгс/м² на h = 10 м. Мурманск, Карелия — IV–V районы. Чем выше район, тем толще стенка трубы и выше класс стали. Нельзя применять опору по типовому альбому для III района на объекте в V-м.
- Шаг 2. Посчитайте суммарную парусность. Сложите площадь всех знаков + светофорных секций + козырьков + камер. Именно эта площадь умножается на ветровое давление при расчёте изгибающего момента у основания.
- Шаг 3. Выберите марку стали. Для стоек под малонагруженные знаки в защищённой городской среде — Ст3сп по ГОСТ 380-2005. Мачты высотой 8+ м и консоли с выносом более 4 м — С345 по ГОСТ 27772-88: предел текучести 345 МПа против 235 МПа у Ст3сп. При эксплуатации ниже −40°C (Карелия, Мурманск) — С345-6, гарантированная ударная вязкость при −60°C.
- Шаг 4. Заложите горячее цинкование. На любых наружных конструкциях ОДД — слой ≥ 85 мкм по ГОСТ 9.307-89. Полимерное покрытие поверх — опционально, не вместо цинкования. Опора без ГЦ на улице СПб — ржавчина у основания через 4–6 лет.
- Шаг 5. Проверьте монтажные узлы. Фланцевый болтовой монтаж — надёжнее сварки «в яме» на объекте: сварной шов проверяется в цехе ОТК, а не на морозе прорабом. Для стойки Ø108 — анкерные болты М20–М24; для мачты Ø219 — М30–М36.
Параллельно с расчётом несущей опоры стоит сразу проверить внутренние ссылки на соседние материалы — например, если к опоре нужны металлические стойки под нестандартное оборудование или готовые опорные металлоконструкции в каталоге УралМеталла.

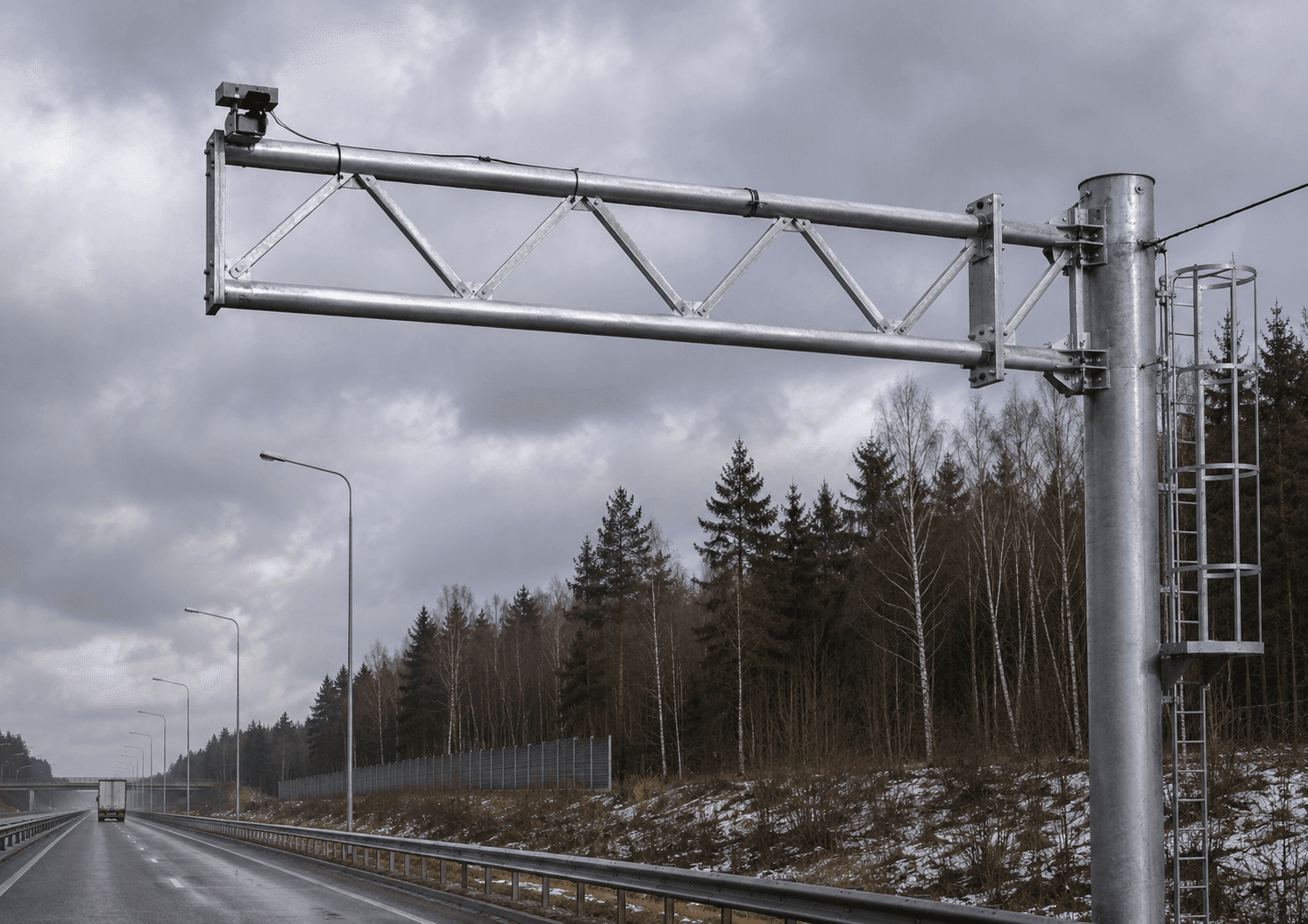

Документы, допуски и антикоррозионная защита
Документы, допуски и антикоррозионная защита
Что требовать у поставщика при отгрузке
- Сертификат качества на прокат — марка стали, номер плавки, механические свойства (предел текучести, временное сопротивление, ударная вязкость). Для Ст3сп — ГОСТ 380-2005; для С245/С345 — ГОСТ 27772-88.
- Паспорт изделия — чертёж, применённые материалы, журнал сварных швов с отметкой контроля.
- Протокол горячего цинкования — толщина слоя по зонам измерения (≥ 85 мкм, допускается до 5% площади с 65 мкм), дата обработки, наименование цинковального предприятия.
- Декларация соответствия ТР ТС 011/2011 — обязательна для конструкций, эксплуатируемых на дорогах общего пользования и в составе лифтовых/грузоподъёмных систем.
Допуски по толщине стенки — где «гуляет» несущая способность
По ГОСТ 10704-91 для труб обычной точности (группа А) предельное отклонение по толщине стенки — до −8%. Труба Ø108×5 мм может фактически иметь стенку 4,6 мм — минус почти 8% момента сопротивления поперечного сечения при изгибе. На стойке в III ветровом районе СПб эта «экономия» через 5–7 лет выражается в остаточном прогибе и трещинах в сварном шве у основания.
На нашем производстве в СПб мы проверяем каждую партию труб для опорных конструкций ультразвуковым толщиномером и штангенциркулем — не «по сертификату», а физически, до запуска в работу. Завод не перекупщик: нам некому перепредъявить рекламацию, поэтому контроль входящего металла — наша прямая ответственность.
Горячее цинкование против «цинк-грунта»
Горячее цинкование по ГОСТ 9.307-89 даёт слой 85–100 мкм, который проникает в структуру металла и служит 30–50 лет при нормальной уличной эксплуатации. Холодное напыление («цинк-грунт») — слой 20–40 мкм поверх металла. Теоретический ресурс — 10–15 лет, реальный при плохой подготовке поверхности (Sa 2,0 вместо Sa 2,5 по ИСО 8501-1) — 3–5 лет, после чего пузыри у сварных швов и ямочная коррозия.
Разница в цене стойки с ГЦ и без — 8–12%. Стоимость демонтажа, замены и временной организации объезда — 60–130 тыс. ₽ за одну позицию. Арифметика очевидна.
Если к проекту нужны также металлические колонны под навесное оборудование или сложные пространственные конструкции — смотрите смежный раздел: требования к документации и защите там идентичны.
Ошибки при заказе — ущерб в рублях и реальный кейс
Ошибки при заказе — ущерб в рублях и реальный кейс
Ошибка 1. Взяли трубу «похожей марки» без сертификата
Проектировщик прописал Ст3сп, поставщик предложил «Ст3 без индекса» со склада — дешевле на 6%. В жилой зоне Санкт-Петербурга через зиму сварные швы трёх стоек дали трещины: Ст3пс при −20°C теряет ударную вязкость вдвое быстрее Ст3сп — особенно в зонах концентрации напряжений у фланца. Демонтаж, повторная установка, согласование с ГИБДД и временное ограждение: ущерб порядка 180–240 тыс. ₽ на 8 опор. Задержка сдачи объекта — 12 рабочих дней.
Ошибка 2. Сэкономили на антикоррозионной защите
Промышленная зона, агрессивная среда: хлориды от реагентов зимой и промышленная атмосфера. Через два сезона покрытие начало шелушиться у основания: выбрали «цинк-грунт» вместо ГЦ. Стойки Ø108 перекопали, зачистили, покрыли заново — около 45–55 тыс. ₽ только на работу, ещё 25–35 тыс. ₽ — временная организация движения с перекрытием полосы. Разница в начальной цене между ГЦ и просто окраской на том объекте составляла 14 тыс. ₽ за весь комплект.
Ошибка 3. Не учли реальный ветровой район
На выезде из промышленной зоны установили П-образный портал по типовому альбому для II ветрового района. Фактически площадка — открытая долина, аэродинамическое усиление, по расчёту — III+. На второй год опоры начали «работать» при ветре 22+ м/с: остаточный крен 3–4 градуса. Усиление фундаментных анкеров, замена двух стоек, повторный расчёт: примерно 430–510 тыс. ₽ и 9 дней закрытого проезда для грузового транспорта.
Помню, коллега с монтажа рассказывал: «Мы три раза переспрашивали у проектировщика, точно ли II район — он говорил "да". После второй зимы портал встал криво, пришлось всё переделывать». Именно поэтому мы перед изготовлением всегда просим актуальную ветровую карту участка, а не опираемся только на адрес объекта.
Кейс: складской комплекс в Ленобласти, 120×72 м
На периметре объекта потребовались 24 стойки под знаки ограничения скорости и указатели въезда-выезда, плюс четыре мачты Ø168 мм, высота 9 м, под камеры видеонаблюдения. Заказчик — подрядчик логистического комплекса — запросил готовый комплект с горячим цинкованием, фланцевым монтажом и полным документальным сопровождением.
Мы изготовили стойки из трубы Ø108 (Ст3сп, ГОСТ 10704-91) и мачты из Ø168 (С345, ГОСТ 8732-78). Все конструкции — с ГЦ ≥ 85 мкм, фланцы — под анкерные шаблоны по рабочим чертежам заказчика. Срок от заявки до отгрузки — 14 рабочих дней. Доставка манипулятором на объект в Ленобласти — в один рейс. Документальный комплект: сертификаты на сталь каждой плавки, протоколы ГЦ, паспорта изделий. Монтажники установили без подгонки: фланцевая геометрия совпала с анкерами в бетоне с первого раза.
Завод, а не перекупщик: не только стойки для ОДД
Завод, а не перекупщик: не только стойки для ОДД
Почему завод отличается от торгового посредника
- Контроль металла на входе. Мы закупаем трубы и прокат тысячами тонн напрямую у комбинатов для собственного производства. Каждая партия встречает входной контроль — замеры, сверка плавки с сертификатом. Так работает завод, а не перекупщик, которому приходит «то, что есть».
- Свои сварщики, свой ОТК. Сварные швы на опорных конструкциях работают под знакопеременной нагрузкой годами. Наши сварщики аттестованы, швы проходят контроль в цехе — нет «сборки на объекте» без документов. Наш ОТК принимает каждую партию перед отгрузкой.
- Нестандарт — не проблема. Нужна стойка нестандартной высоты, двойная консоль, фланец под нетиповой анкерный шаблон? Режем, гнём и варим по чертежу заказчика. Нам не нужно «искать» нестандарт у третьего поставщика — всё делаем на месте.
- 30+ лет на рынке СПб. С 1992 года. Объекты Лукойла, Газпрома, складской инфраструктуры для Ленты — мы понимаем, что значит «сроки» и «полный пакет документов для приёмки».
Не только опоры: полный металлокомплект с производства
Параллельно с опорами ОДД часто нужны кронштейны, монтажные площадки, ограждающие конструкции, несущие фермы под табло или навесное оборудование. Один поставщик — один транспорт, один комплект документов, одна точка ответственности. Пришлите спецификацию или схему — посчитаем полный комплект за 1 рабочий день. Смотрите также обзор опорных металлоконструкций и каталог опорных конструкций.
Рассчитать стоимость опор. Отправить проект на просчёт
Частые вопросы
Какой ГОСТ регулирует опорные металлоконструкции для дорожных знаков?
Размещение средств ОДД регулирует ГОСТ Р 52289-2019 — он определяет высоту установки, отступы от проезжей части и типы опор для разных категорий дорог. Требования к дорожным знакам — ГОСТ Р 52290-2004. Сами металлические несущие конструкции (трубы, сечения) изготавливаются по ГОСТ 10704-91 (электросварные) или ГОСТ 8732-78 (бесшовные горячедеформированные). Марки стали — по ГОСТ 27772-88 (С245, С345) или ГОСТ 380-2005 (Ст3сп). Антикоррозионная защита — ГОСТ 9.307-89. Расчёт ветровых нагрузок ведётся по СП 20.13330.2017.
Какую марку стали выбрать для стойки дорожного знака в Санкт-Петербурге?
Для стоек высотой до 5 м под малонагруженные знаки в городской застройке достаточно Ст3сп по ГОСТ 380-2005 — это стандартная практика для III ветрового района СПб. Если стойка выше 6 м, несёт несколько знаков или устанавливается в открытой незащищённой местности, переходим на С245 или С345 по ГОСТ 27772-88. С345 обязательна для мачт светофоров, Г-образных консолей и П-образных порталов: её предел текучести — 345 МПа против 235 МПа у Ст3сп, что критично при расчёте изгибающего момента.
Обязательно ли горячее цинкование для опор ОДД?
Технически «обязательным» горячее цинкование не прописано в одном документе для всех случаев, но на практике для наружных конструкций ОДД на улично-дорожной сети это единственная антикоррозионная защита с ресурсом 30–50 лет без обслуживания. Альтернативы — холодное напыление и окраска — дают слой 20–40 мкм и требуют восстановления через 5–10 лет, что при демонтаже стойки с проезжей части выливается в перекрытие полосы и согласование с ГИБДД. Протокол ГЦ с толщиной слоя ≥ 85 мкм (ГОСТ 9.307-89) — обязательная часть документального комплекта при приёмке.
Сколько служат металлические опоры дорожных знаков?
При правильном выборе марки стали и горячем цинковании — 25–40 лет в условиях СПб и Ленобласти. Основные причины досрочного выхода из строя: коррозия у основания из-за экономии на ГЦ (5–7 лет), усталостные трещины в сварных швах из-за недостаточного сечения или неправильной марки стали (8–12 лет), механические повреждения от наездов. При плановом обслуживании (осмотр раз в 2 года, подкраска при необходимости) ресурс конструкции с ГЦ достигается полностью.
Какие документы нужны при поставке опорных конструкций для ОДД?
Минимальный комплект: сертификат качества на прокат (марка стали, плавка, механические свойства), паспорт изделия (чертёж, материалы, контроль сварных швов), протокол горячего цинкования (толщина слоя, дата). Если конструкции эксплуатируются на дорогах общего пользования — декларация соответствия ТР ТС 011/2011. Для объектов с государственным или муниципальным финансированием нередко требуется также протокол входного контроля прокатного металла. Мы формируем полный пакет документов на каждый заказ — без доработки «задним числом».
Можно ли заказать опоры нестандартного размера или конфигурации?
Да, и это наша основная работа. Нестандартная высота, двойная консоль, специфический вылет, фланец под конкретный анкерный шаблон, встроенный кабельный канал — всё это решается на производстве по рабочим чертежам заказчика. Пришлите проектную документацию или схему с размерами — выдадим предложение и срок за 1 рабочий день. Стандартные позиции из складской программы отгружаем быстрее.
Как рассчитать ветровую нагрузку на стойку дорожного знака?
Расчётная ветровая нагрузка на опору определяется по СП 20.13330.2017. Для СПб (III район) нормативное давление на высоте 10 м — 38 кгс/м². Эта величина умножается на суммарную парусность навешиваемых элементов (знаки, козырьки, камеры) и на коэффициент высоты k(z) — для высоты 7 м в городской застройке около 0,85, для 12 м — 1,10. Полученный момент сравнивается с несущей способностью поперечного сечения трубы при изгибе. Если вы не уверены в расчёте, пришлите нам проект — проверим корректность подбора сечения бесплатно.
Итого
Опорные металлоконструкции для организации дорожного движения — расчётный элемент, а не «просто труба в земле». Правильный выбор марки стали, сечения и антикоррозионной защиты на старте сберегает 150–500 тыс. ₽ на переделки и согласования в течение срока эксплуатации. Мы производим стойки, мачты, консоли и порталы под чертёж заказчика с полным документальным сопровождением — как завод, а не как посредник.
