Металлические навесы: виды конструкций, расчёт нагрузок и изготовление под заказ
Что такое металлический навес и какие бывают конструктивные схемы
Что такое металлический навес и какие бывают конструктивные схемы
Металлический навес — несущая конструкция из стальных профилей с кровельным заполнением, которая защищает площадку, автомобиль, погрузочную зону или входную группу от дождя, снега и прямого солнца. В отличие от деревянных аналогов, стальной каркас не гниёт, держит снеговые нагрузки в 200+ кгс/м² и при правильном исполнении служит 30–40 лет без капитального обслуживания.
Коротко: если у Вас объект в СПб или Ленобласти, нагрузки III снегового района, пролёт от 3 до 20 м — металлический навес под заказ из профтрубы С245 или С345 с горячим оцинкованием — оптимальное решение. Без правильного расчёта и антикоррозионной обработки деформации кровли или замена прогонов наступает уже через 2–3 петербургских зимы.
Конструктивные схемы металлических навесов
Выбор схемы определяет снеговой сток, ветровое воздействие, расход металла и трудоёмкость монтажа. Основных схем четыре.
| Тип | Конструктивная схема | Типичный пролёт | Особенности |
|---|---|---|---|
| Односкатный | Наклонные или горизонтальные прогоны на колоннах или кронштейнах | 3–12 м | Минимум металла, быстрый монтаж, снеговой сток в одну сторону |
| Двускатный | Симметричные фермы или стропила, конёк по центру | 6–20 м | Равномерный снеговой сдув, выше по стоимости, лучше смотрится для въезда и парковок |

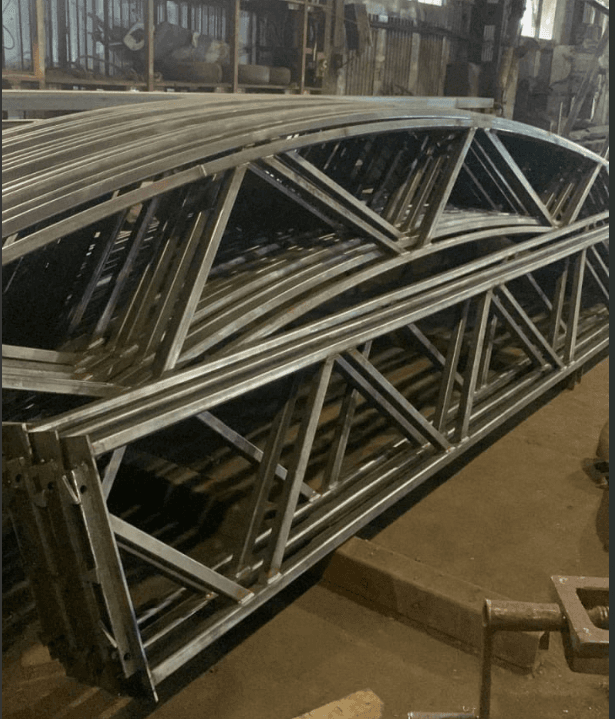

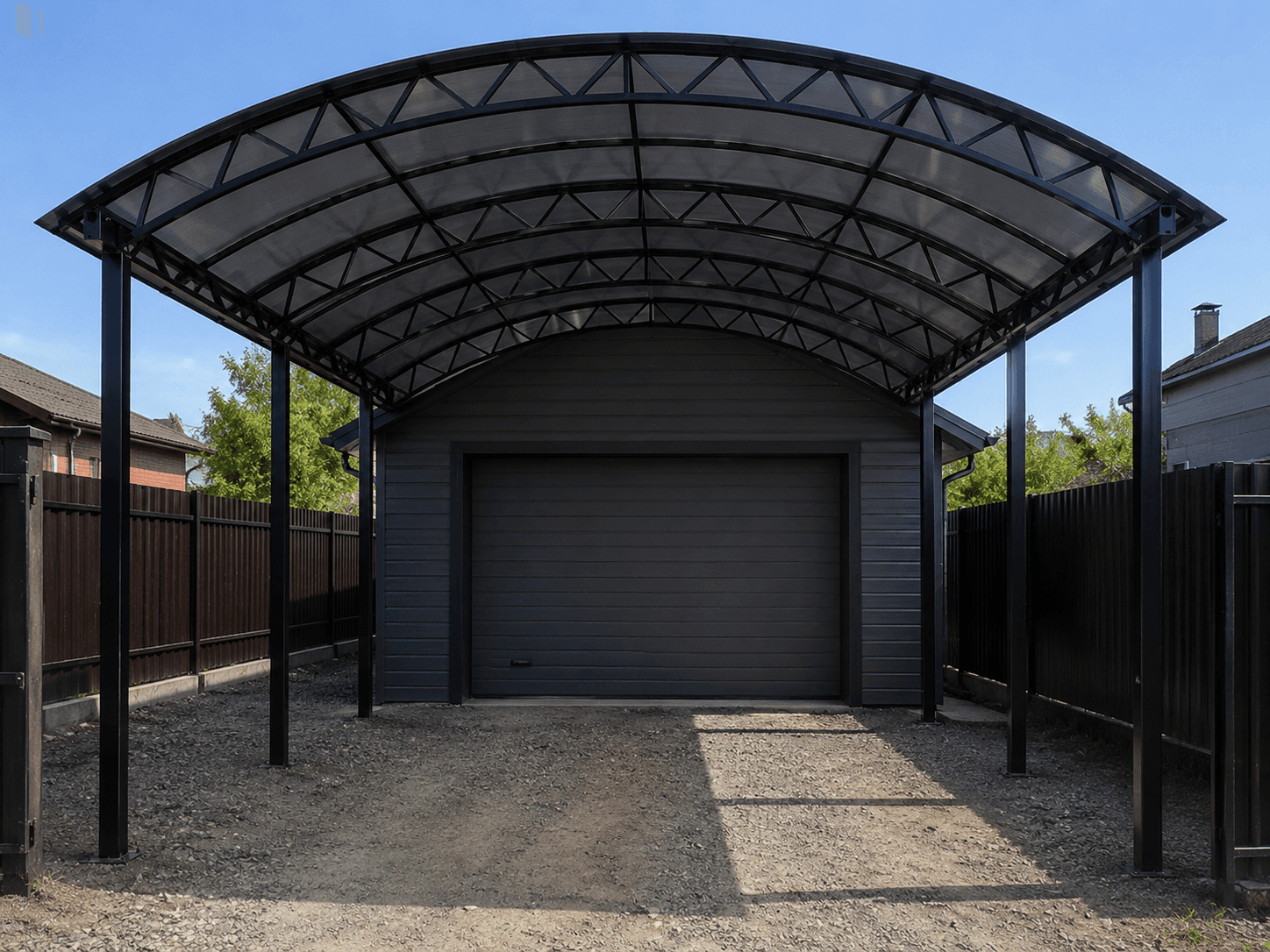

| Арочный | Гнутые профили, параболический или круговой контур | 5–15 м | Нет снеговых карманов, требует гибки профиля — стоимость выше |
| Консольный (козырёк) | Защемлённая колонна или стеновой кронштейн, без передних стоек | до 4 м вылет | Нет опор по периметру, нагрузка на узел защемления — расчёт обязателен |
По назначению навесы делятся на

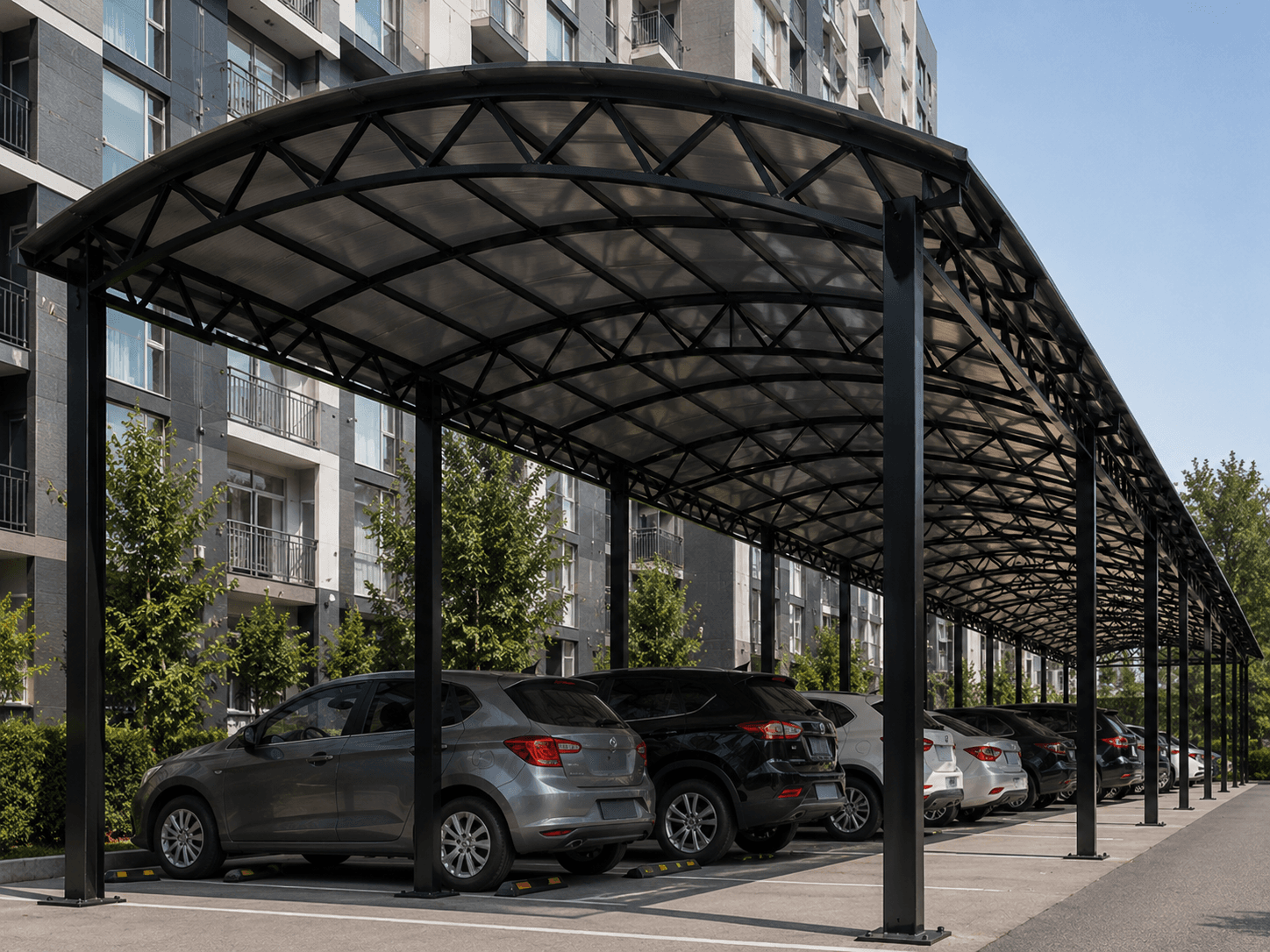

- Автомобильные (паркинги). Пролёт 5–6 м на одно машиноместо, высота в чистоте ≥ 2,2 м, кровля — профлист или поликарбонат. Часто двускатные.
- Погрузочно-разгрузочные. Пролёт 10–20 м, повышенные нагрузки от погрузчиков, нередко с раздвижными воротами по торцам.
- Пешеходные и входные группы. Консольный или балочный тип, фокус на архитектурный вид и стойкость к коррозии.
- Производственные и складские. Серьёзные снеговые и технологические нагрузки, металлоёмкость 20–40 кг/м² площади кровли.
Снеговые и ветровые нагрузки: как рассчитать навес для Санкт-Петербурга
Снеговые и ветровые нагрузки: как рассчитать навес для Санкт-Петербурга
Именно здесь теряют деньги чаще всего: заказывают «типовой навес из интернета» под московские нагрузки и получают деформацию прогонов на второй петербургский февраль. Разберём, почему цифры имеют значение.
Снеговой район и расчётные нагрузки СПб
По СП 20.13330.2017 «Нагрузки и воздействия» Санкт-Петербург входит в III снеговой район. Нормативный вес снегового покрова S₀ = 1,8 кПа (≈ 180 кгс/м²). С коэффициентом надёжности по нагрузке γf = 1,4 расчётная снеговая нагрузка составит 180 × 1,4 = 252 кгс/м². Для односкатного навеса с уклоном до 25° коэффициент μ принимается по таблице Б.1 СП 20.13330.2017 — порядка 1,0.
Для сравнения: Москва — II район, S₀ = 1,2 кПа. Навес, спроектированный под Москву, в СПб работает с перегрузкой 50% сверх расчётной. Это не запас — это дефицит несущей способности.
Ветровое давление
СПб — I ветровой район, нормативное ветровое давление w₀ = 0,23 кПа. Для навеса это менее критично, чем снег, но для консольного типа (козырёк) ветровой подъём кровли считается отдельно. При отрицательном аэродинамическом коэффициенте −1,4 для плоской кровли суммарная ветровая нагрузка на отрыв: −0,23 × 1,4 × 1,3 (γf) ≈ −0,42 кПа. Этот подъём работает против собственного веса кровельного покрытия — учитывать в расчёте узлов крепления обязательно.
Пролёт и сечение несущего профиля: ориентировочная таблица
Односкатный навес, шаг стоек 3–4 м, III снеговой район СПб, сталь С245, кровля — профлист Н-60.
| Пролёт навеса | Прогон (ГОСТ 30245-2003) | Колонна / стойка | Металлоёмкость, кг/м² |
|---|---|---|---|
| до 4 м | Профтруба 60×60×3 | Профтруба 80×80×4 | 14–18 |
| 4–6 м | Профтруба 80×80×4 | Профтруба 100×100×5 | 18–24 |
| 6–10 м | Профтруба 120×80×5 или лёгкая ферма | Профтруба 140×140×6 | 22–32 |
| 10–20 м | Сварная ферма или двутавр 16–20Б1 (ГОСТ 8239-89) | Труба 200×200×8 или двутавр | 28–45 |
Данные ориентировочные: конкретные сечения определяются расчётом по ГОСТ 27751-2014 «Надёжность строительных конструкций и оснований» с учётом места опирания, узлов сопряжения с фундаментом и типа кровельного покрытия.
Алгоритм выбора навеса: 4 шага
- Пролёт и назначение. Паркинг на 5 машин — ширина минимум 11–12 м. Погрузочный навес — ширина ворот + 1,5–2 м с каждой стороны.
- Снеговой район. Для СПб и Ленобласти — III. Для объектов в других регионах СЗФО проверяйте по карте приложения Ж к СП 20.13330.2017.
- Кровельное покрытие. Профлист Н-60 при шаге прогонов 1,5 м — хорошая экономика. Поликарбонат (сотовый или монолит) — лучше пропускает свет, но несущую нагрузку кровельного материала учитывайте отдельно.
- Техническое задание производителю. Пролёт, высота в чистоте, нагрузки, тип фундамента (анкеры, фланцы), покрытие, обшивка торцов, антикоррозионная обработка, сроки.
Материалы, ГОСТы и антикоррозионная защита: что требовать у производителя
Материалы, ГОСТы и антикоррозионная защита: что требовать у производителя
Навес — уличная конструкция, которая всё время под нагрузкой: снег зимой, ветер, конденсат на металле в межсезонье. Коррозия в условиях морского климата СПб (класс C3 по ISO 12944) съедает незащищённую сталь со скоростью 0,1–0,2 мм/год. При толщине стенки профтрубы 3 мм это 3–6% годовых потерь несущего сечения. Через 10 лет трубы без покрытия — это в лучшем случае ремонт, в худшем — аварийный демонтаж.
Марки стали для металлических навесов
| Марка стали | Предел текучести, МПа | Применение | ГОСТ |
|---|---|---|---|
| С235 (Ст3кп) | 235 | Вспомогательные элементы, мелкие пролёты до 3 м | ГОСТ 27772-2015 |
| С245 (Ст3сп) | 245 | Основные прогоны, стойки, навесы до 10 м пролёта | ГОСТ 27772-2015 |
| С345 (09Г2С) | 345 | Пролёты 10–20 м, повышенные нагрузки, консольные балки | ГОСТ 27772-2015 |
Профили и ГОСТы
- Профтруба квадратная — ГОСТ 8639-82, типоразмеры 40×40 – 200×200 мм.
- Профтруба прямоугольная — ГОСТ 8645-68, типоразмеры 20×30 – 150×300 мм.
- Трубы для строительных конструкций (гнутые замкнутые сварные) — ГОСТ 30245-2003. Именно на этот ГОСТ ссылается рабочая документация по навесам при строительном контроле.
- Двутавр горячекатаный — ГОСТ 8239-89, для пролётных балок крупных навесов.
- Профлист кровельный Н-60 — ГОСТ 24045-2016, высота гофра 60 мм, рекомендуемый шаг прогонов ≤ 1,5 м для III снегового района.
Три варианта антикоррозионной защиты
- Грунт + покраска (2–3 слоя). Срок до следующей окраски — 7–12 лет при нормальном уходе. Минимальная суммарная толщина сухой плёнки для класса С3 — 120 мкм по ГОСТ 9.032-74. Подходит для паркингов под навесом или входных групп, где раз в 8–10 лет покрасить несложно.
- Горячее цинкование по ГОСТ 9.307-89. Толщина покрытия 50–100 мкм, металлургическая связь с основным металлом. Срок службы на открытом воздухе СПб — 25–40 лет без дополнительного обслуживания. Оптимально для уличных навесов в промышленных зонах, на берегу или в агрессивной среде.
- Термодиффузионное цинкование по ГОСТ Р 9.316-2006. Равномерное покрытие, в том числе на сварных швах и торцах. Применяем на ответственных узлах — анкерные пластины, фланцы колонн.
На нашем производстве в СПб мы проверяем толщину цинкового покрытия магнитным толщиномером перед каждой отгрузкой. Поставщики, которые закупают готовые конструкции у неизвестных субподрядчиков, такого контроля по определению не делают — им просто нечем и не на чем мерить.
Что требовать у производителя при приёмке навеса
- Сертификат качества на металлопрокат с указанием плавки, марки стали и химического состава.
- Паспорт металлоконструкции с расчётными нагрузками, сечениями и рабочими чертежами.
- Акт контроля антикоррозионного покрытия — протокол замеров толщины ЛКП или цинка.
- При ответственных конструкциях — акт ультразвукового контроля сварных швов по ГОСТ 14782-86.
Ошибки при заказе металлического навеса — и сколько они стоят
Ошибки при заказе металлического навеса — и сколько они стоят

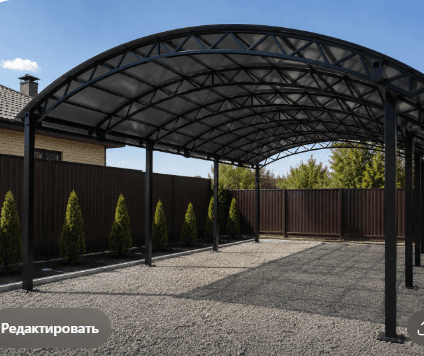

Ошибка 1. Заказать «как у соседа», не пересчитав нагрузки
На форуме Forumhouse есть показательная ветка: навес над въездом 6×12 м делали «по аналогии» с объектом в Подмосковье (II снеговой район), не пересчитывая под III. Итог — деформация прогонов после 35-сантиметрового снегопада. Замена несущей балочной системы, демонтаж и повторный монтаж кровли, корректировка фундаментных анкеров. Реалистичный ущерб для навеса такого размера в СПб — 180 000–260 000 ₽, плюс простой объекта.
Ошибка 2. Взять «минусовой» прокат ради дешевизны
Профтруба 100×100×5 по ГОСТ 30245-2003 допускает минус 0,5 мм от номинала по толщине стенки. Часть перекупщиков без собственного входного контроля продаёт металл с отклонением −0,8…−1,0 мм: фактическая стенка 4,0–4,2 мм вместо 5,0 мм. Потеря момента инерции сечения — 15–18%. Для консольного навеса 4 м вылета это прогиб опорного узла, превышающий расчётный в 1,3–1,5 раза. Замена стоечных элементов в уже смонтированном навесе — от 120 000 ₽.
Ошибка 3. Не прописать антикоррозионную обработку в договоре
Навес доставили, смонтировали, привезли акт — и только тогда выяснилось, что «покраска» состояла из одного слоя кисточного грунта. Через три года сварные швы пошли ржавчиной. Подготовка поверхности + нормальная окраска по месту (2 слоя эмали поверх грунта) на готовом смонтированном навесе площадью 80 м² — 90 000–130 000 ₽ незапланированных затрат. Решение простое: прописывать толщину плёнки в ТЗ и требовать протокол замеров при сдаче.
Ошибка 4. Разбить закупку на три независимых подрядчика
Металл — у одного, сварка — у другого, монтаж — у третьего. Никто не несёт ответственности за итог. Помню объект в Тосно: заказчик купил профтрубу по приглянувшейся цене, но монтажники обнаружили несоответствие сечений рабочим чертежам — нужна была 140-я труба, а привезли 100-ю. Докупка, переделка узлов, трёхнедельная задержка и штраф по договору генподряда — около 200 000 ₽ выбросило на ветер это «экономное» решение.
Кейс: погрузочные навесы на складском комплексе в Ленобласти
При строительстве складского комплекса 120×72 м в Ленинградской области перед нами поставили задачу: четыре навеса над погрузочными доками, ширина 6 м, вылет 4,5 м, двускатная форма, горячее оцинкование. Расчётная снеговая нагрузка — 252 кгс/м² (III район, γf = 1,4 по СП 20.13330.2017). Мы как завод закрыли полный цикл: порезали профтрубу 100×100×5 из стали С245 по нашим складским запасам в СПб, сварили четыре навесных рамы, провели визуальный контроль швов, отдали на горячее цинкование, доставили манипулятором. Срок от согласования ТЗ до отгрузки — 9 рабочих дней, масса каждого навеса — 1,2 т, расход металла — 27 кг/м² площади кровли. Заказчик получил паспорт конструкции и исполнительную документацию сразу с первой поставкой — не пришлось собирать бумаги от трёх разных субподрядчиков.
Почему производитель выгоднее посредника
Почему производитель выгоднее посредника
Мы — завод металлоконструкций в СПб с 1992 года, не перекупщик. Профтрубу, лист и двутавр закупаем тысячами тонн напрямую у металлургических комбинатов для собственного производства: цена без посреднической накрутки, каждая партия — под нашим входным контролем. Разница в итоговой стоимости квадратного метра навеса по сравнению со схемой «посредник + отдельная бригада» — 10–20% в вашу пользу только за счёт сокращения цепочки. Это не рекламная цифра — её подтверждают тендерные сравнения, которые к нам приходят после первого «более дешёвого» предложения.
- Металл под контролем. Каждая партия проходит входной контроль: измеряем толщину стенки, сверяем сертификат. На Вашу конструкцию уходит металл, который мы измерили — не тот, что написан в накладной перекупщика.
- Свои сварщики и ОТК. Швы навесов контролируем визуально по ГОСТ 3242-79, при необходимости — ультразвуком по ГОСТ 14782-86. Субподрядная бригада без собственного ОТК такого контроля не ведёт.
- Нестандарт под проект. Нужна нестандартная геометрия, стыковка с существующей стеной, спецузлы под крановую балку — считаем и делаем. Типовой каталог здесь не поможет.
- Один поставщик — полный комплект. Нужны рядом с навесом ограждение, ворота, лестница — тот же металл, та же сварка, одна поставка, один транспорт, один комплект документов.
Не только навес: раскрой, сварные конструкции и готовые изделия
Если у Вас есть рабочий чертёж — пришлите на расчёт. Если чертежа нет — наш конструктор составит ТЗ и посчитает металлоёмкость за 1 рабочий день. Делаем металлические беседки, сварные металлоконструкции под заказ и любые смежные изделия. Смотрите также: металлические фахверки — если рядом с навесом нужна торцевая обшивка здания.
Рассчитать стоимость навеса. Отправить ТЗ или чертёж на просчёт
Частые вопросы
Из какого профиля делают металлические навесы?
Основной материал — профильная труба по ГОСТ 30245-2003: квадратная или прямоугольная, сталь С245. Для пролётов до 6 м достаточно сечения 80×80×4 или 100×100×5 мм, для 6–12 м — профтруба 120×80×5 или лёгкие сварные фермы. Пролёты 12–20 м выполняем на горячекатаных двутаврах 16–20Б1 по ГОСТ 8239-89 или сварных фермах из уголка. Конкретное сечение — результат расчёта по снеговой и ветровой нагрузке, а не выбор «из каталога».
Сколько стоит металлический навес под заказ в СПб?
Стоимость зависит от площади, пролёта, типа кровли и антикоррозионной обработки. Ориентировочно: односкатный навес 4×6 м из профтрубы с покраской — от 90 000 ₽ «под ключ», двускатный паркинг на 5 машин 12×5 м с горячим оцинкованием — от 280 000 ₽. Точную стоимость рассчитаем за 1 рабочий день после передачи ТЗ. Наша цена как завода — без посреднической накрутки: металл закупаем напрямую у комбинатов.
Какой срок изготовления металлического навеса?
Типовой навес 4×6–6×12 м: 5–9 рабочих дней от согласования чертежей до отгрузки. Навес с фермами, нестандартной геометрией или горячим оцинкованием — 10–14 рабочих дней. Срок монтажа — 1–3 дня в зависимости от количества элементов и высоты. Если у Вас жёсткий дедлайн — сообщите при подаче заявки, постараемся встроиться в Ваш график.
Нужен ли проект и расчёт для металлического навеса?
Для навесов с пролётом более 6 м или при наличии прохода людей проект обязателен по СП 17.13330.2017. Навес над парковкой частного дома 3–4 м пролётом в ИЖС технически не требует проекта, но расчёт несущей способности желателен — он исключает переделку. Мы выполняем конструкторские расчёты в рамках заказа: это не дополнительный платёж, это условие гарантии на конструкцию.
Чем горячее оцинкование отличается от покраски для навеса?
Горячее оцинкование по ГОСТ 9.307-89 — покрытие 50–100 мкм цинка с металлургической связью. Срок службы на открытом воздухе СПб — 25–40 лет без дополнительного обслуживания. Лакокрасочное покрытие в аналогичных условиях (класс С3, морской воздух) держится 7–12 лет до следующего цикла окраски. Для уличных навесов в промышленных зонах — оцинкование. Для закрытых паркингов и входных групп, где раз в 8–10 лет покрасить реально, — ЛКП вполне достаточно.
Можно ли заказать навес с монтажом под ключ?
Да. Поставляем навесы в двух форматах: комплект КМД с маркировкой узлов для самостоятельного монтажа, или «под ключ» — изготовление, доставка манипулятором, монтаж нашей бригадой. При монтаже «под ключ» закладные детали, анкеры и подготовка фундамента также в нашей зоне ответственности — Вам не нужно координировать несколько подрядчиков.
Как самостоятельно прикинуть металлоёмкость навеса?
Используйте диапазон 14–35 кг/м² площади кровли в зависимости от пролёта и нагрузки. Например, паркинг 12×5 м = 60 м²: при средней металлоёмкости 25 кг/м² — 1 500 кг металла несущих элементов. Узлы, крепёж и закладные добавляют ещё 10–15%. Точная цифра — после расчёта по Вашему ТЗ. Для быстрой оценки воспользуйтесь нашим калькулятором или оставьте заявку.
Итого
Металлический навес для Санкт-Петербурга — это конструкция под III снеговой район (252 кгс/м² расчётных), профтруба ГОСТ 30245-2003, сталь С245 или С345, горячее оцинкование для уличного исполнения. Заказывать нужно у производителя, который считает нагрузки, контролирует металл, несёт ответственность за документацию и варит сам — не у посредника, организующего чужие бригады.
