Рамы под оборудование

Из какого проката собирают раму

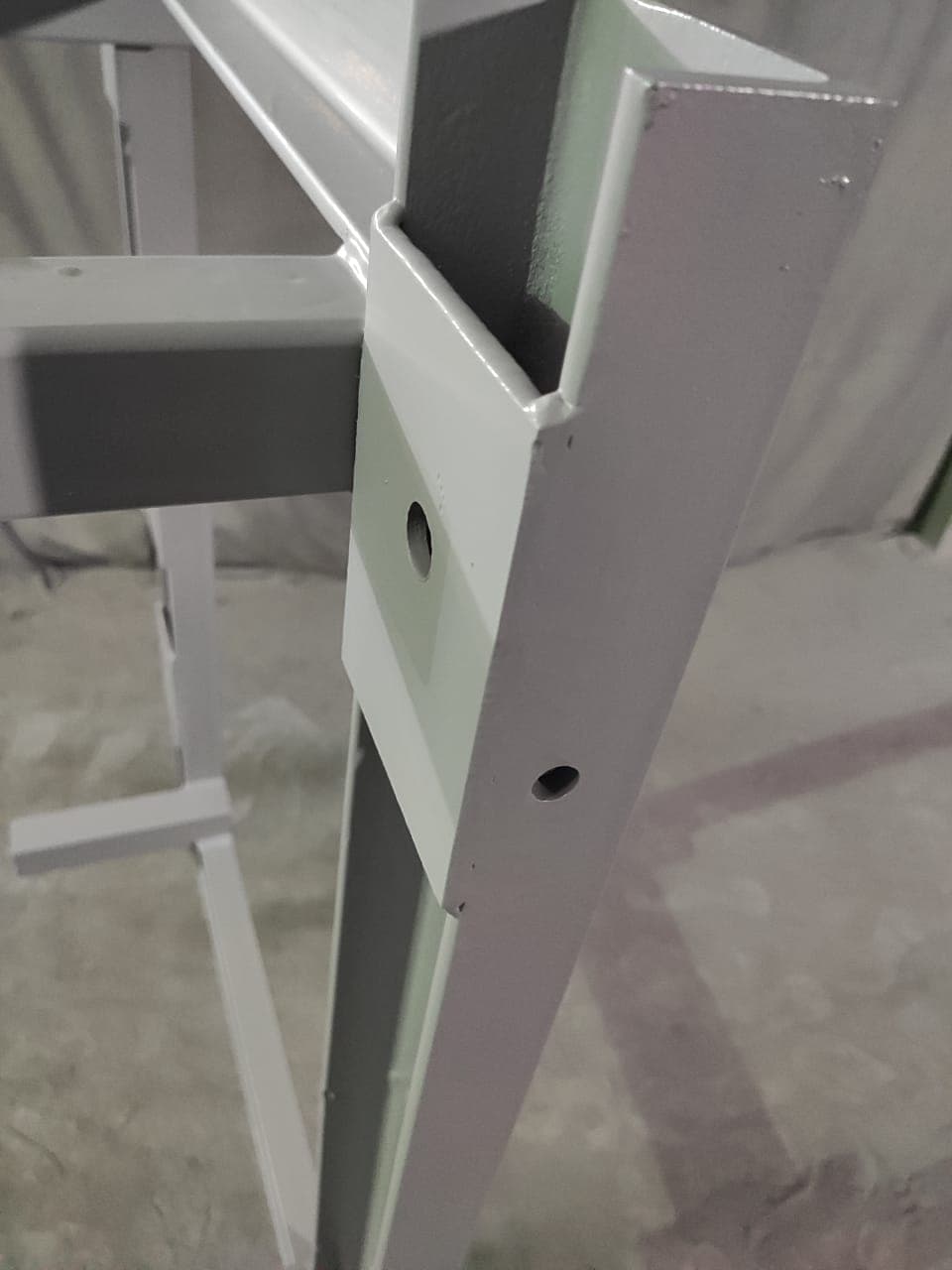

Выбор профиля — это всегда баланс жёсткости, веса и цены. Швеллер берут как рабочую лошадку: у него удобная полка под крепёж и хорошее сопротивление изгибу. Двутавр идёт в основания с большими пролётами и тяжёлым оборудованием, где важно удержать прогиб. Уголок и профильная труба — для лёгких площадок под щит, бак или малый насос, где нагрузки невелики, а вес рамы хочется снизить.

• швеллер — универсальные основания средней нагрузки;
• двутавр — тяжёлые узлы и длинные пролёты;

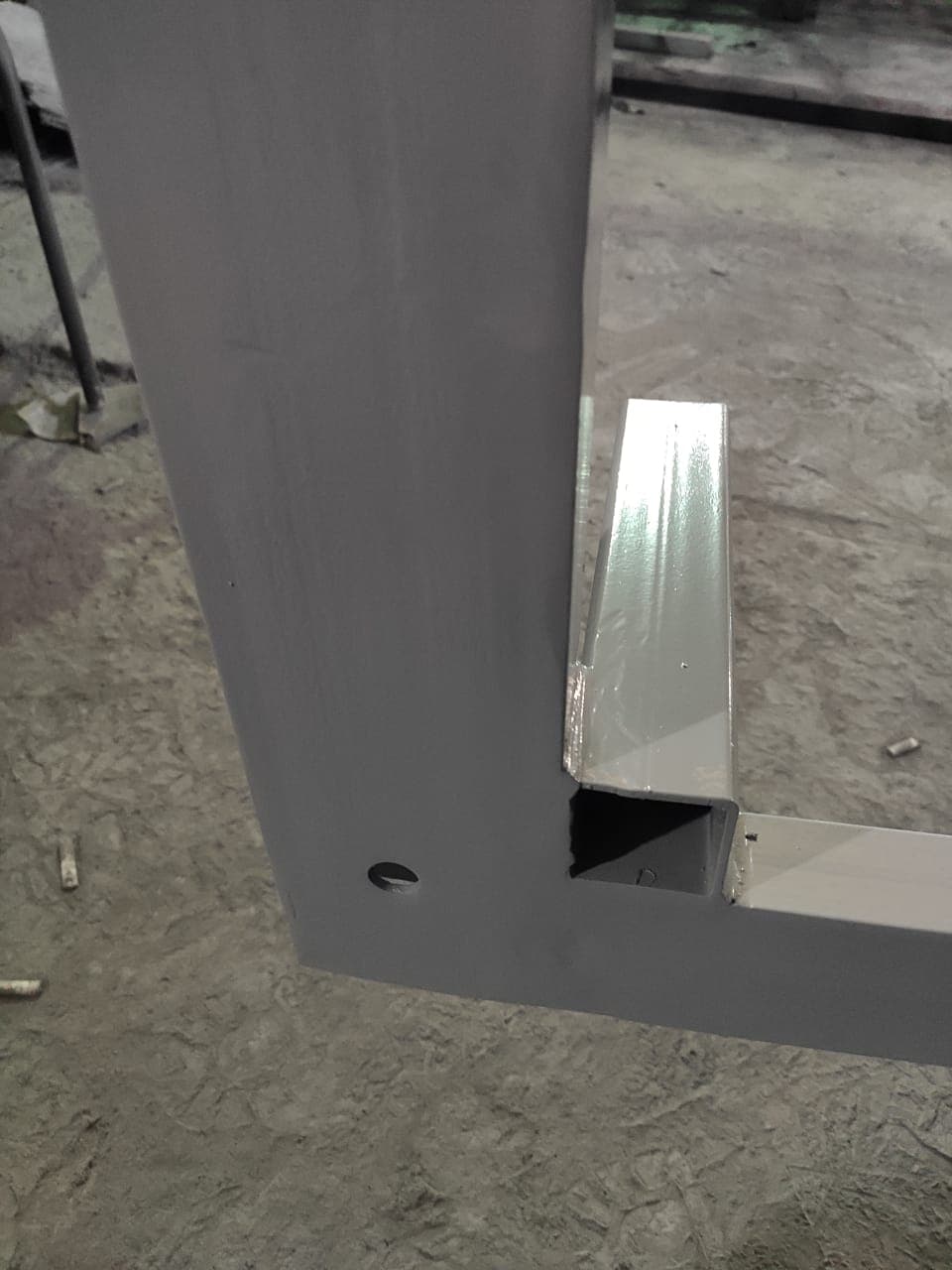

• профильная труба и уголок — лёгкие площадки и обрамления;

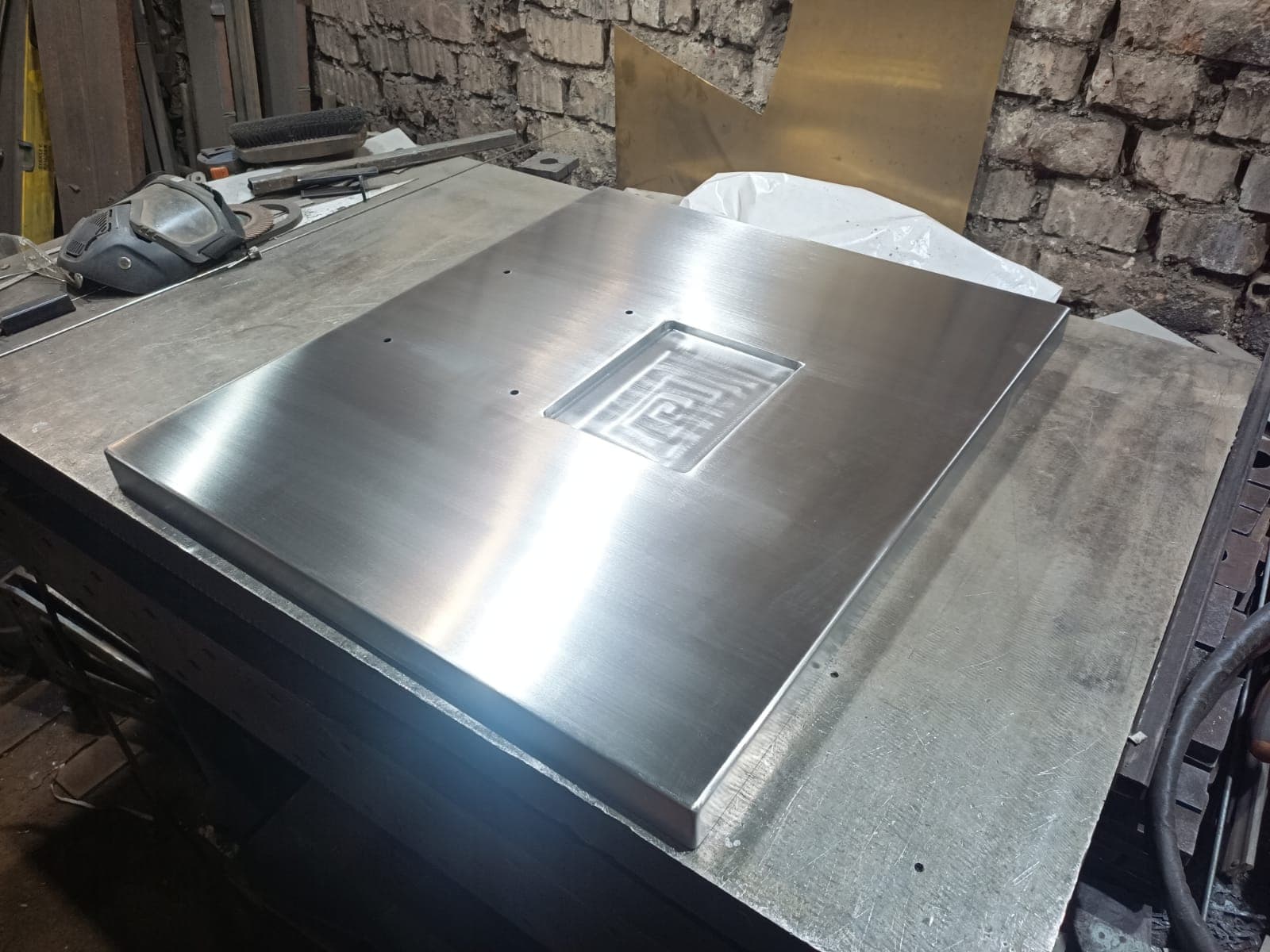

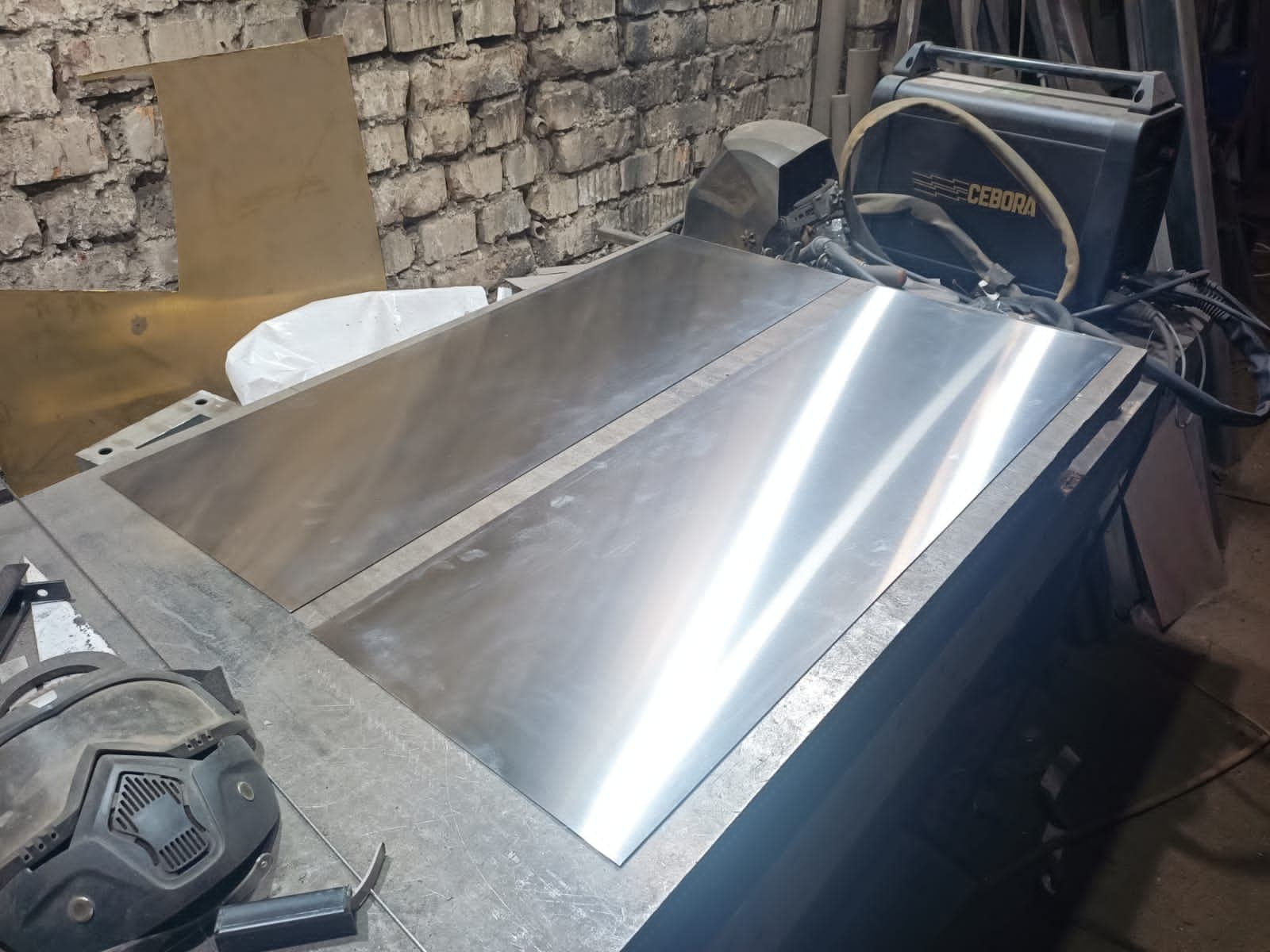

• листовая сталь — опорные пятки, косынки, монтажные плиты под анкер.

Сечение не назначают «с запасом побольше»: лишний металл — это лишний вес на перекрытие и лишние деньги. Считают по фактической нагрузке узла.

Виды рам по назначению

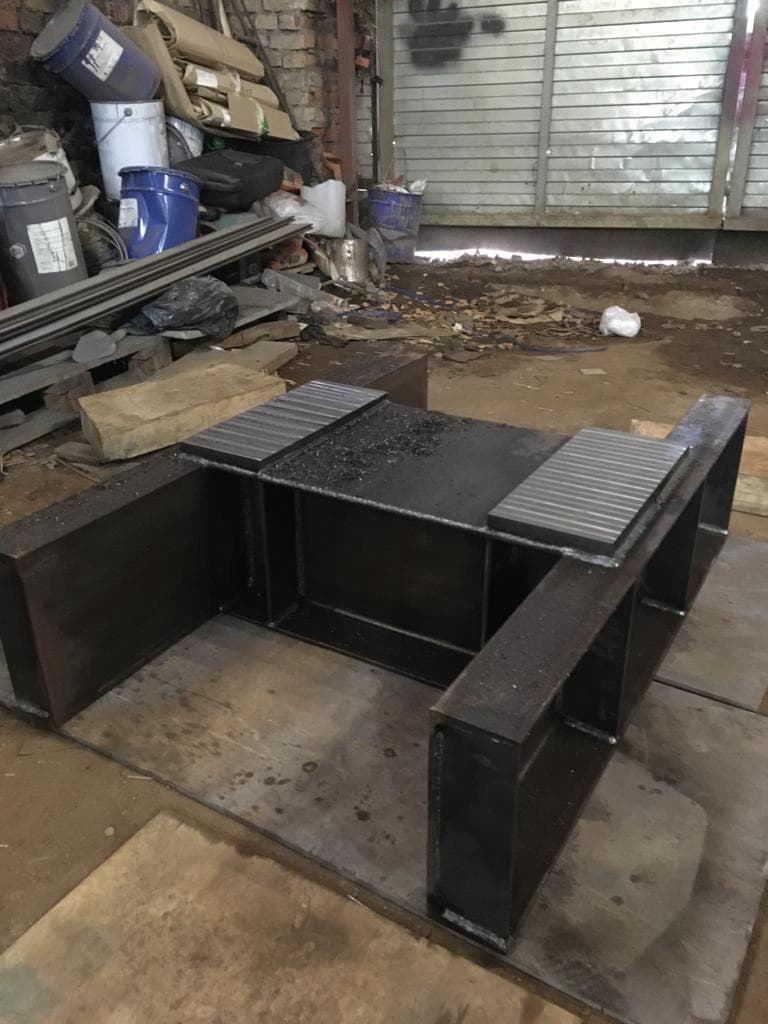

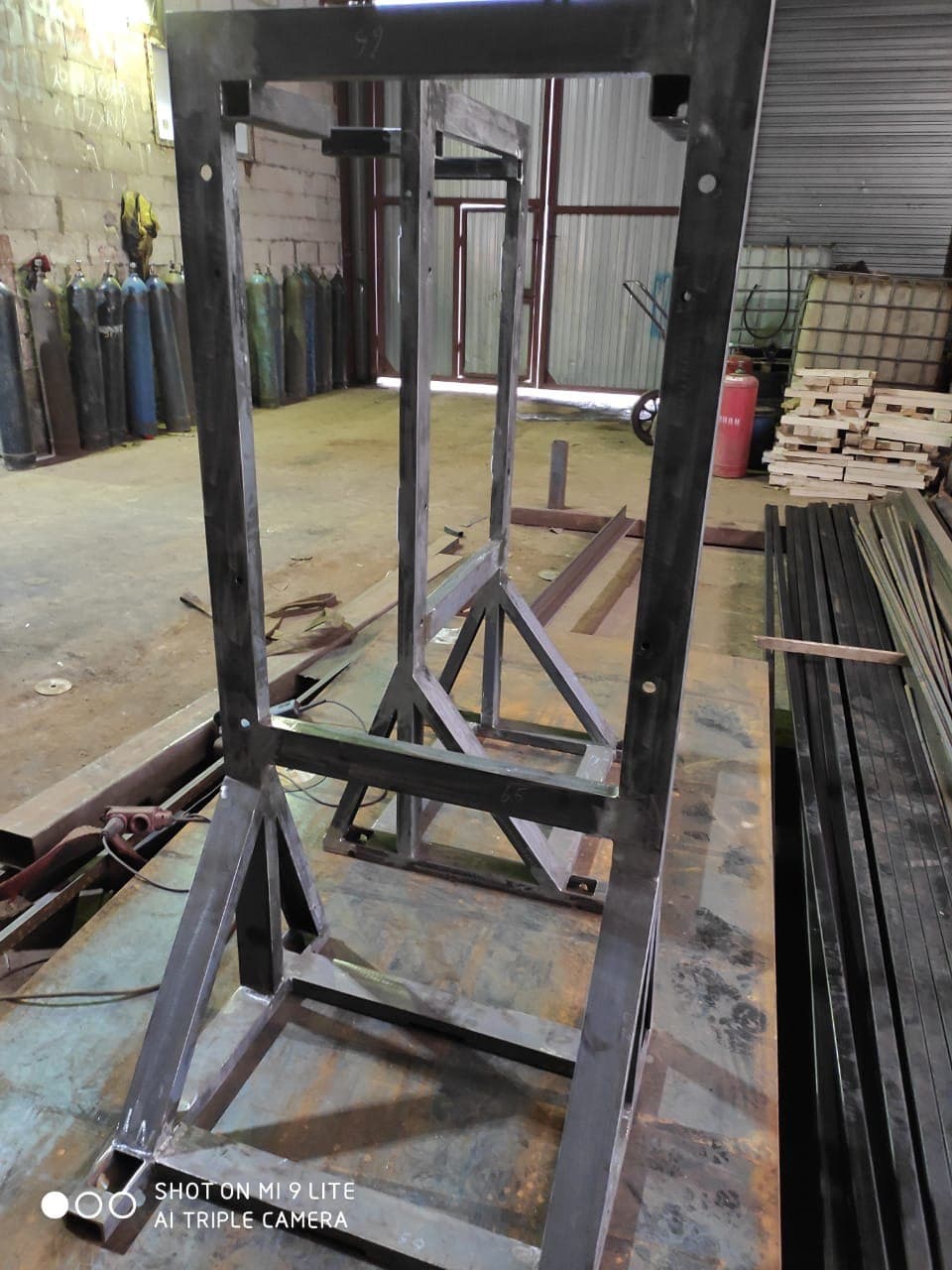

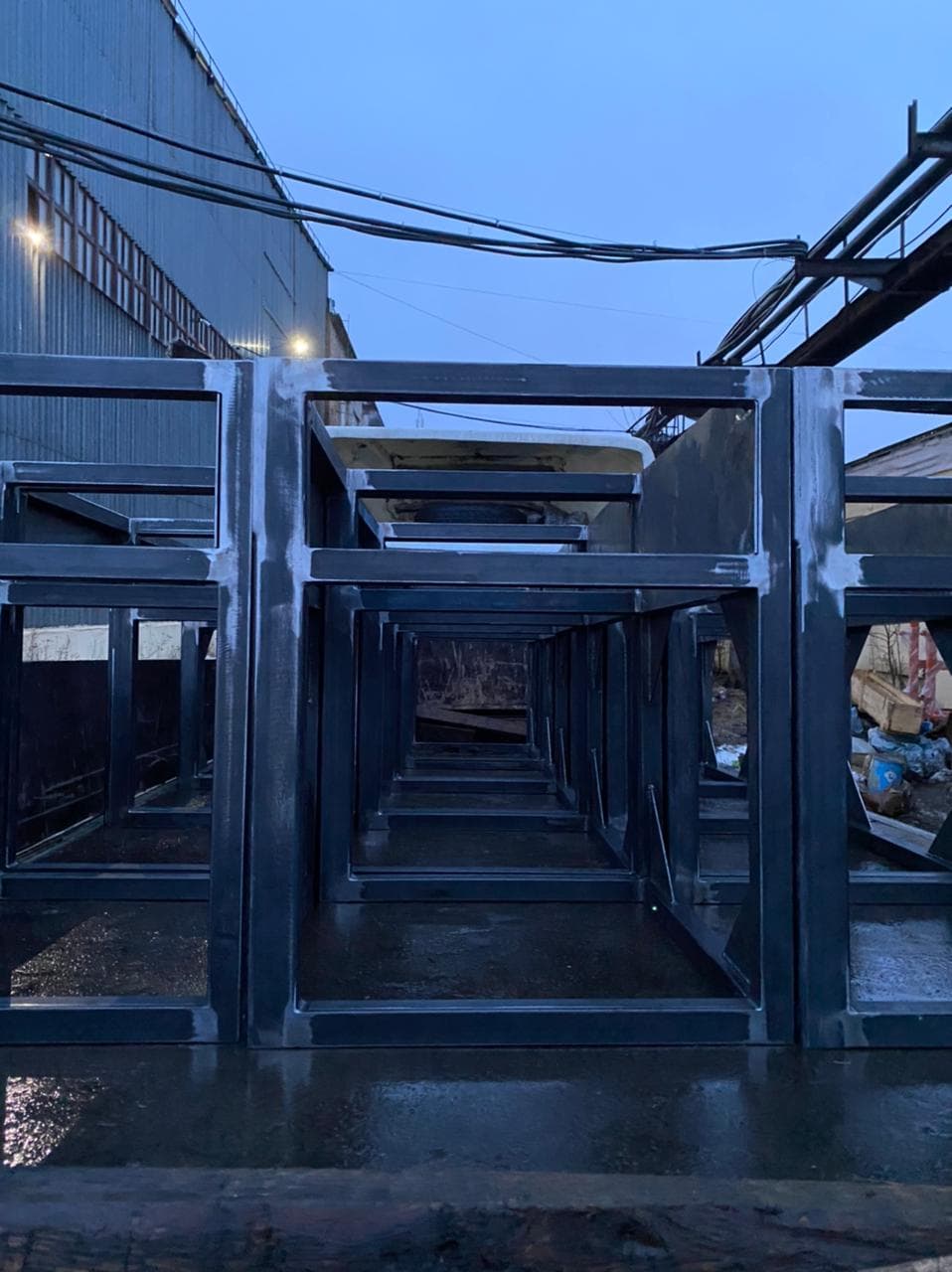

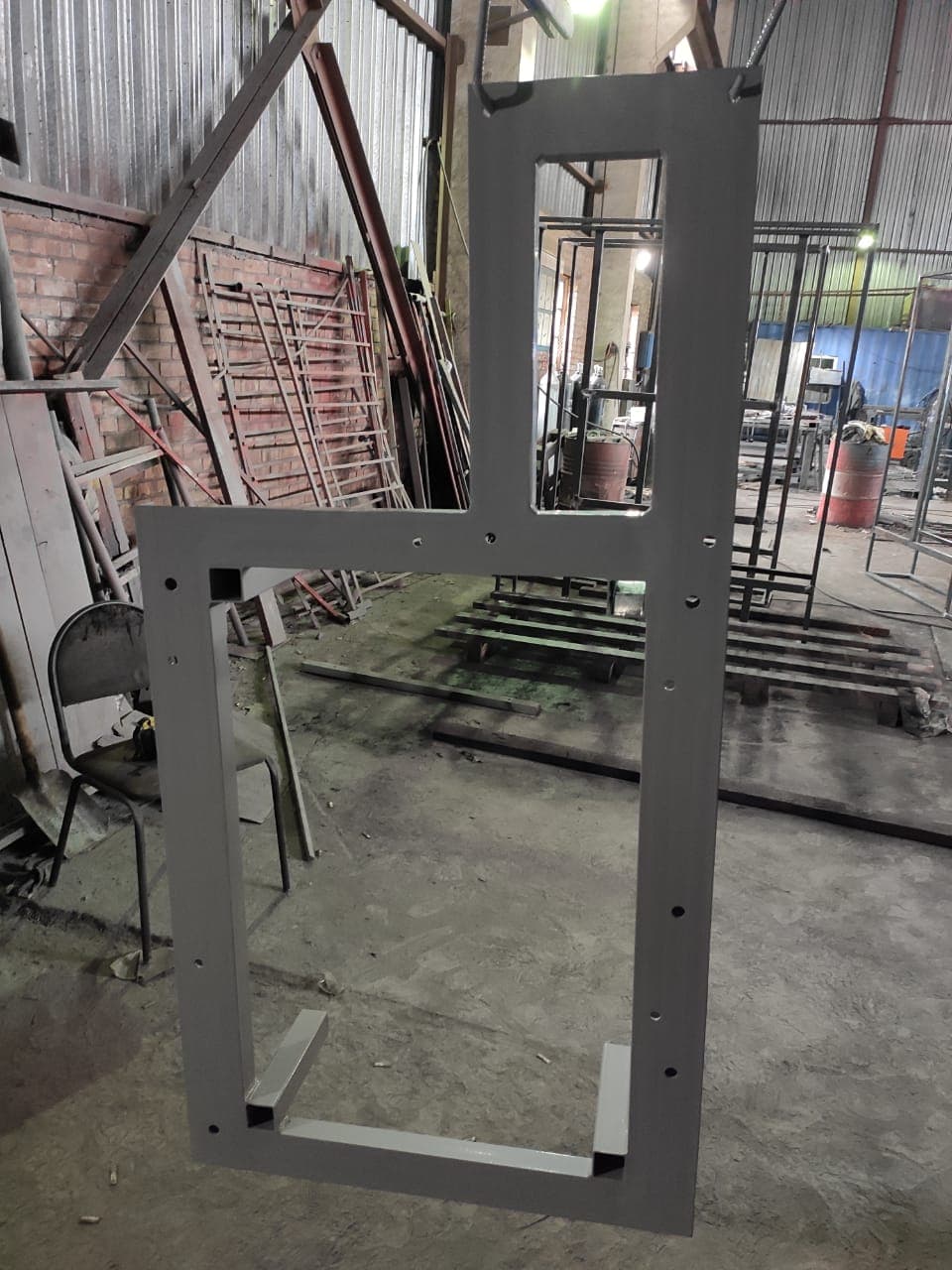

Под разные задачи рамы делают по-разному, и название «рама под оборудование» скрывает несколько типовых исполнений. Опорная рама под насосный агрегат рассчитана на вибрацию и точную центровку. Рама-площадка под ёмкость или бак работает в основном на статический вес и устойчивость. Каркас под вентиляционную установку часто несёт виброопоры и обрамление под обшивку. Рама под щит или шкаф — это лёгкая стойка с выверенной вертикальной плоскостью под навеску.

Отдельная группа — рамы под технологические модули, где на одном основании собирают насос, фильтры, арматуру и КИП. Такой блок проектируют сразу с учётом обслуживания: к каждому элементу должен быть доступ без разборки соседних. По Ленинградской области чаще запрашивают именно модульные основания под водоподготовку и котельные.

Как подобрать раму под проект

Разговор с заказчиком обычно начинается не с размеров рамы, а с паспорта оборудования. Нужны вес узла, опорная база, схема крепёжных отверстий и сведения о вибрации. Дальше определяют, на что рама опирается — на бетонный фундамент, металлическое перекрытие или регулируемые опоры, — и какой прогиб посадочной плоскости допустим.

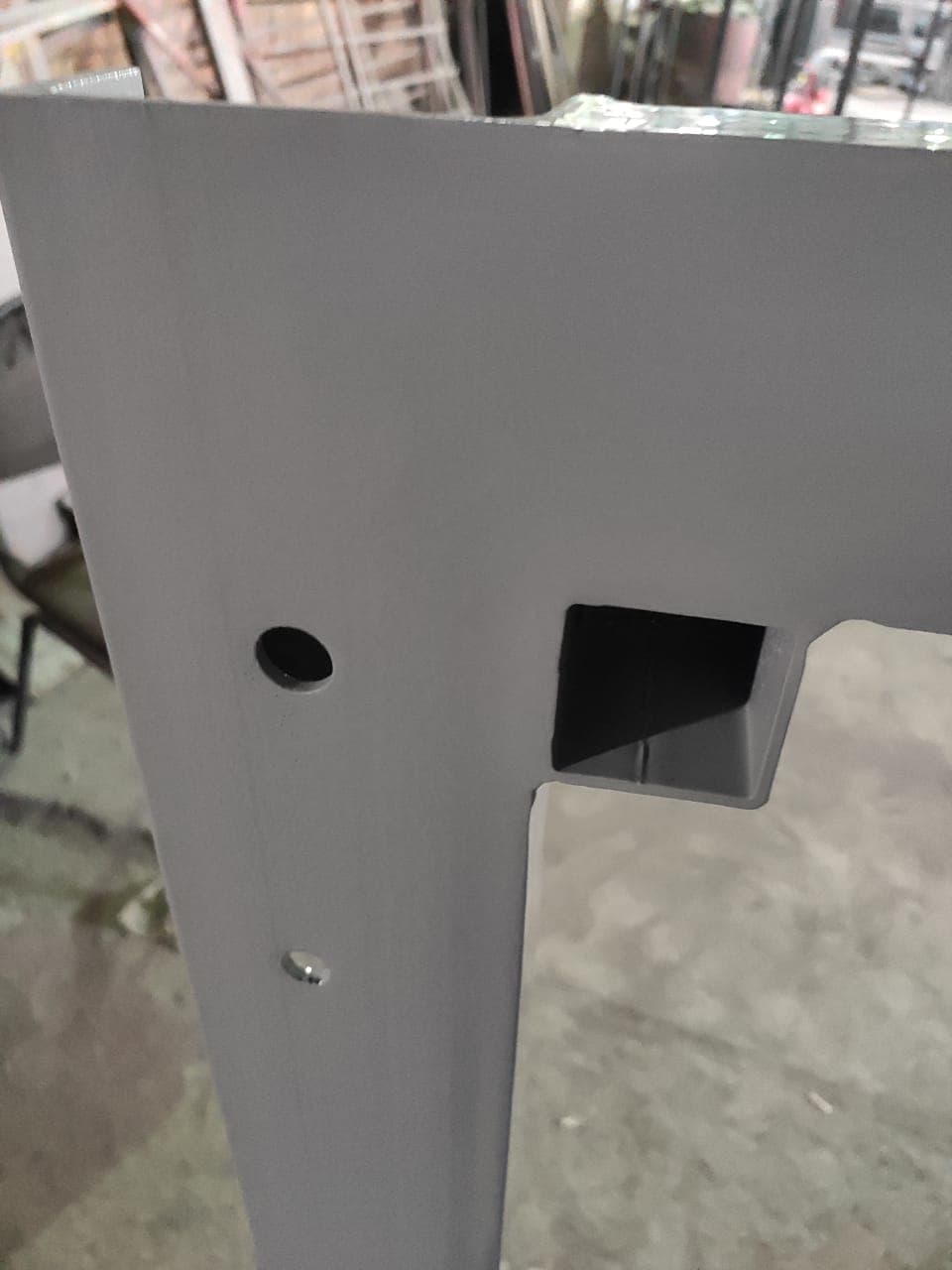

Типичная ошибка — заказать раму «по габаритам оборудования» без учёта присоединительных размеров и доступа к крепежу. Тогда на монтаже выясняется, что болты не подлезают, а под муфту нет места для съёмника. Поэтому отверстия и вырезы согласуют до сварки. Если данных по технике нет — основание считают под проект и фиксируют параметры в чертеже КМ/КМД, а не подбирают вслепую.

Жёсткость и виброустойчивость

Под статический бак достаточно прочной рамы. Под вращающийся агрегат — нужна жёсткая. Разница принципиальная: насос или вентилятор передают на основание знакопеременную нагрузку, и если рама «играет», страдает не она, а оборудование. Избыточный прогиб уводит центровку вала, муфта работает с перекосом, подшипники и уплотнения изнашиваются раньше срока.

Поэтому под динамику сечение и раскосы подбирают так, чтобы прогиб посадочной плоскости оставался в пределах, заданных производителем оборудования, а собственная частота рамы не совпадала с рабочими оборотами. Где этого мало, под опоры ставят виброизоляторы. Это тот случай, когда экономия на металле возвращается ремонтом агрегата.

Защита от коррозии: окраска или цинкование

Покрытие выбирают по среде, а не по привычке. Для сухих отапливаемых помещений достаточно грунта и промышленной эмали — это дешевле и легко обновляется. Для улицы, неотапливаемых цехов и влажной атмосферы надёжнее горячее цинкование: оно защищает и торцы, и сварные швы, и внутренние полости профиля, куда краска толком не ложится.

• сухое помещение — грунт плюс эмаль;
• улица и влажность — горячее цинкование;
• агрессивная среда — цинкование с последующей окраской по системе «дуплекс».

Важный нюанс: если раму цинкуют, крепёжные отверстия и подгонку делают до ванны — после цинкования сверлить и варить нежелательно, иначе нарушается покрытие в самом уязвимом месте.

Монтаж, выверка и приёмка

Раму выставляют по уровню на регулируемых опорах или подкладках, добиваясь горизонтальности посадочной плоскости, и только потом крепят к фундаменту. Под тяжёлые агрегаты зазор между рамой и фундаментом подливают безусадочным составом — это убирает точечные опоры и даёт равномерную передачу нагрузки.

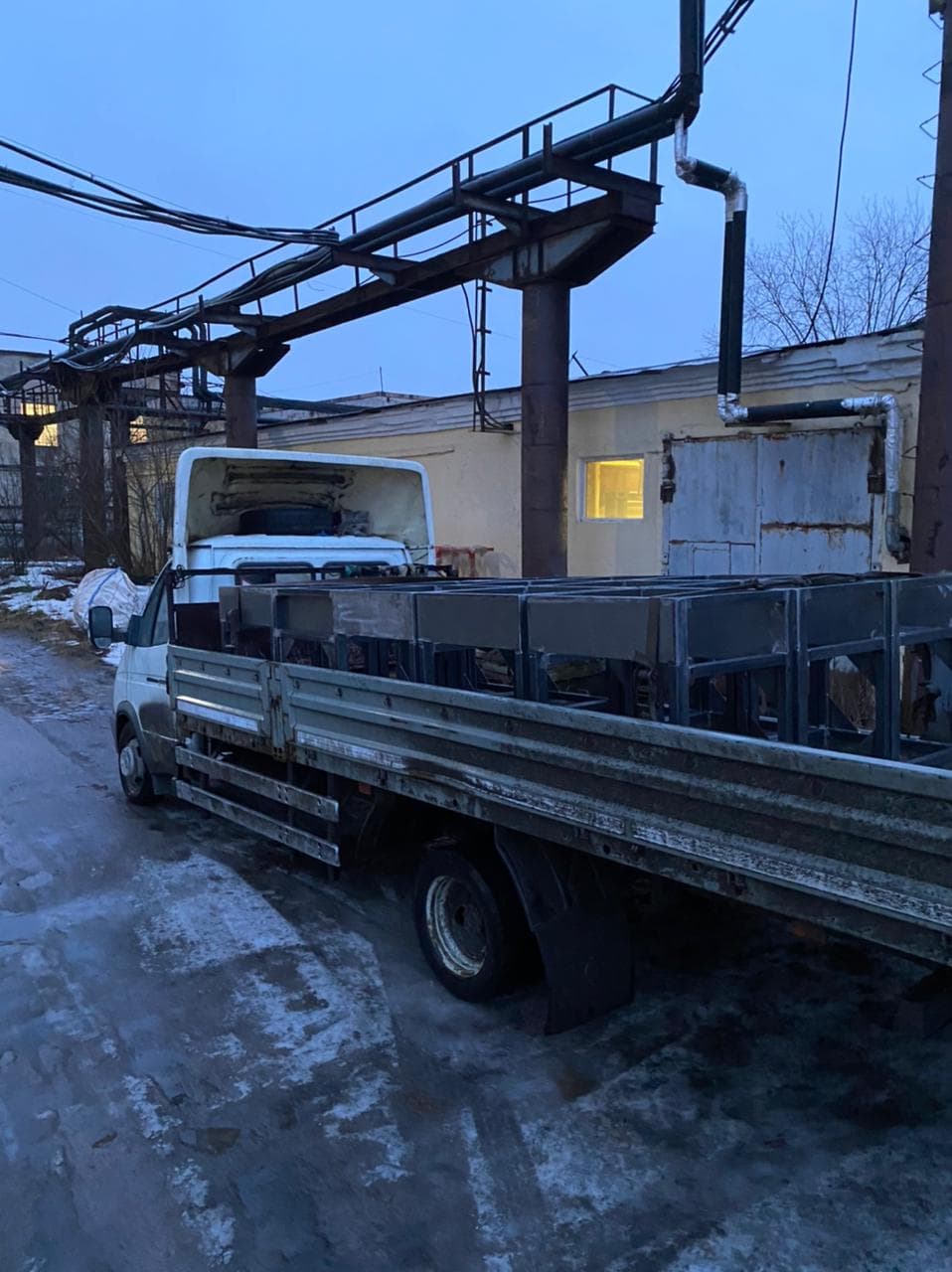

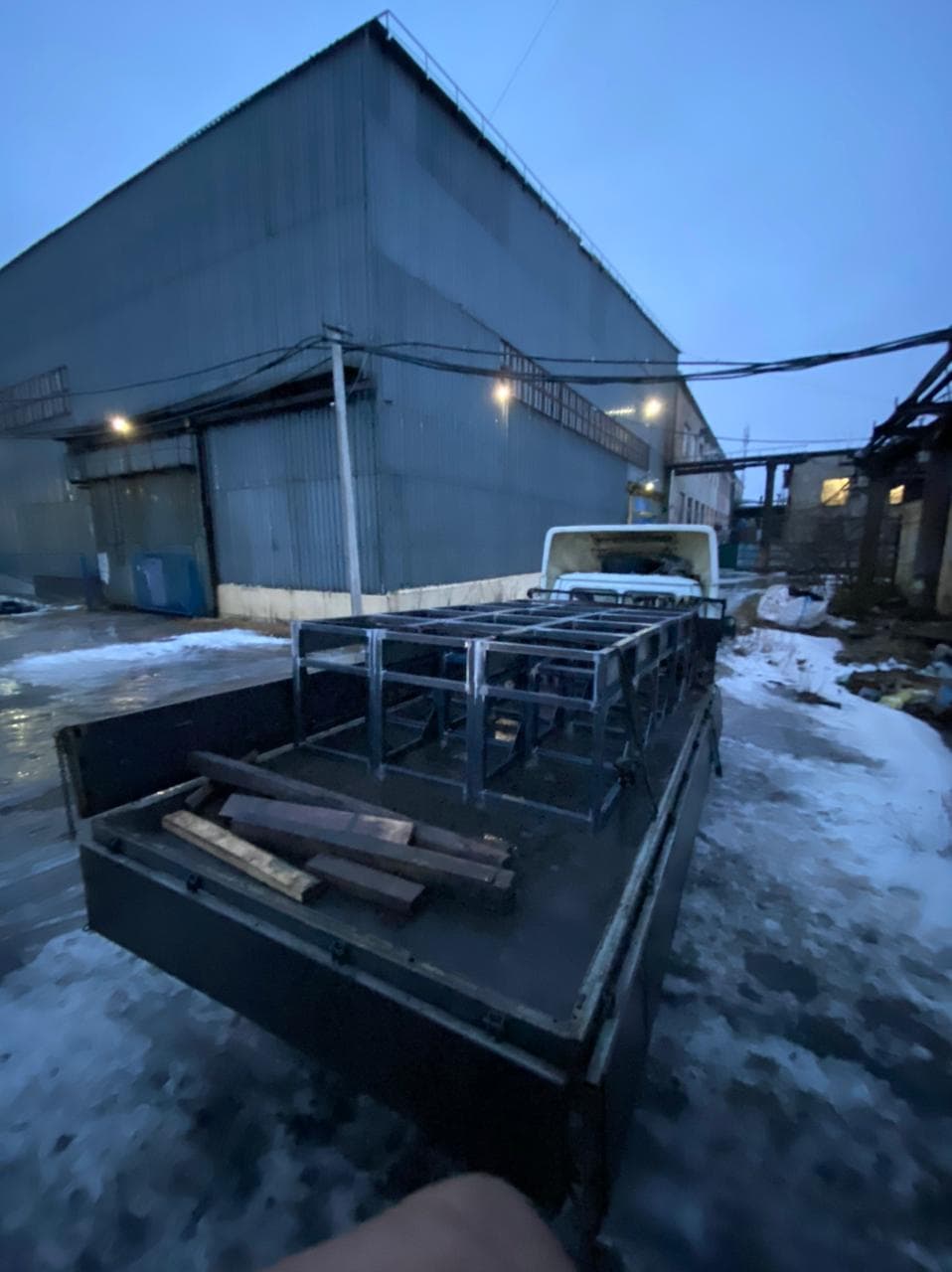

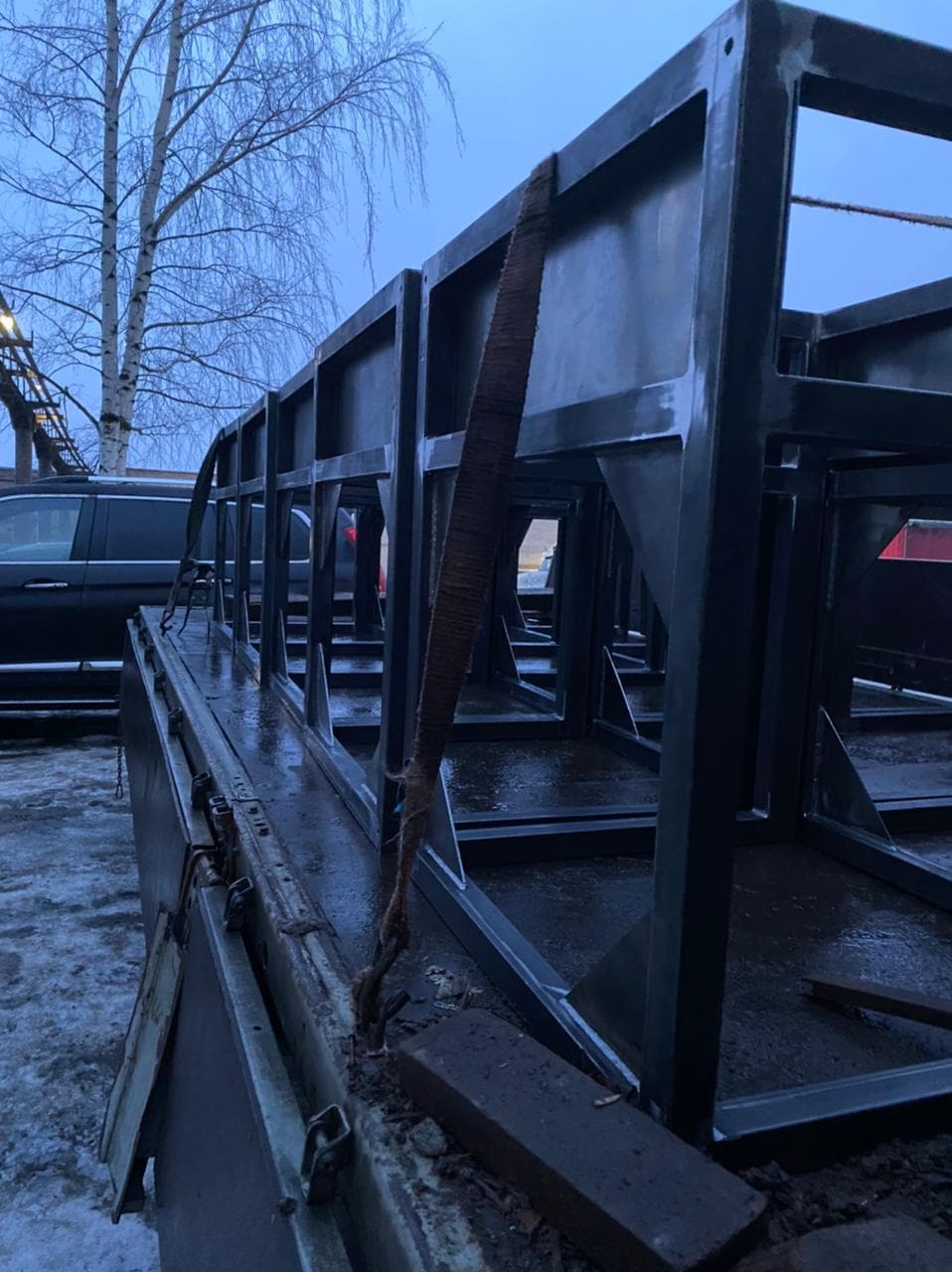

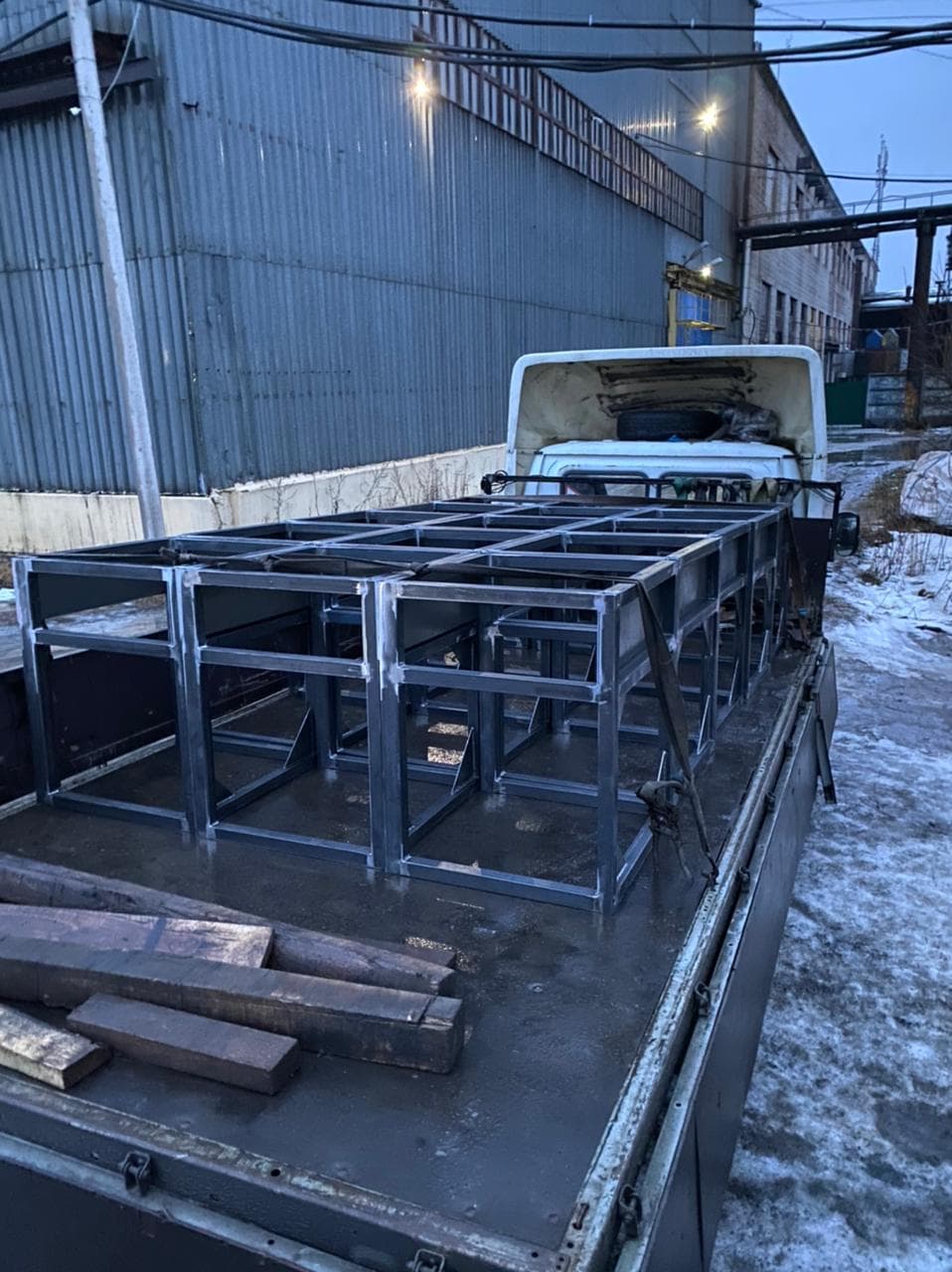

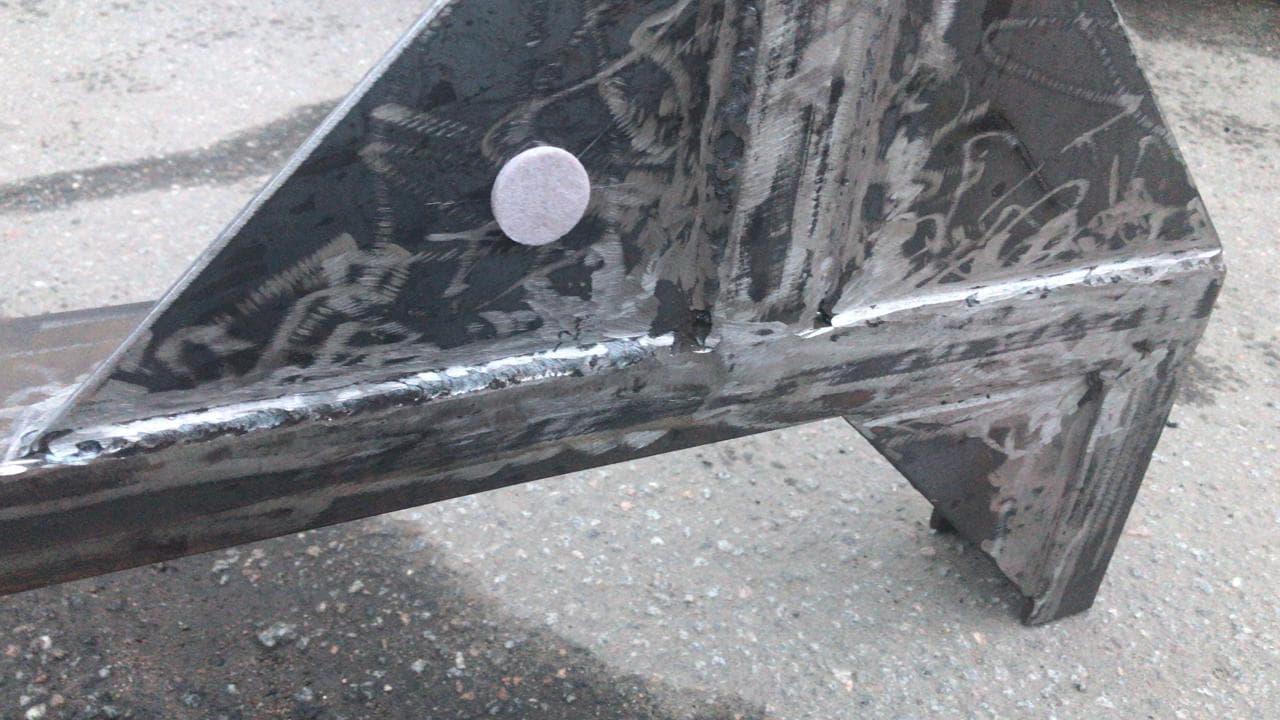

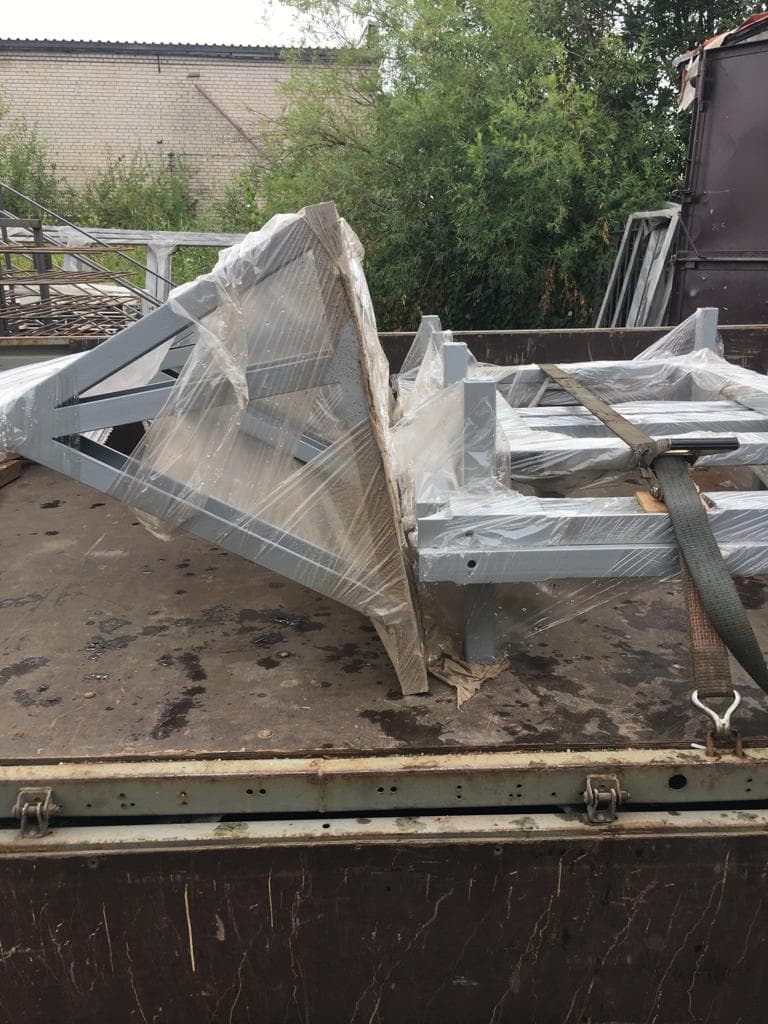

При приёмке стоит проверить три вещи, которые потом сложно исправить: плоскостность монтажной поверхности, качество сварных швов (без подрезов и непроваров в нагруженных узлах) и совпадение крепёжных отверстий с оборудованием. Лучше потратить полчаса на объекте с уровнем и шаблоном, чем переваривать раму после установки техники. Отгрузку по Санкт-Петербургу планируем так, чтобы основание пришло на объект раньше самого оборудования.

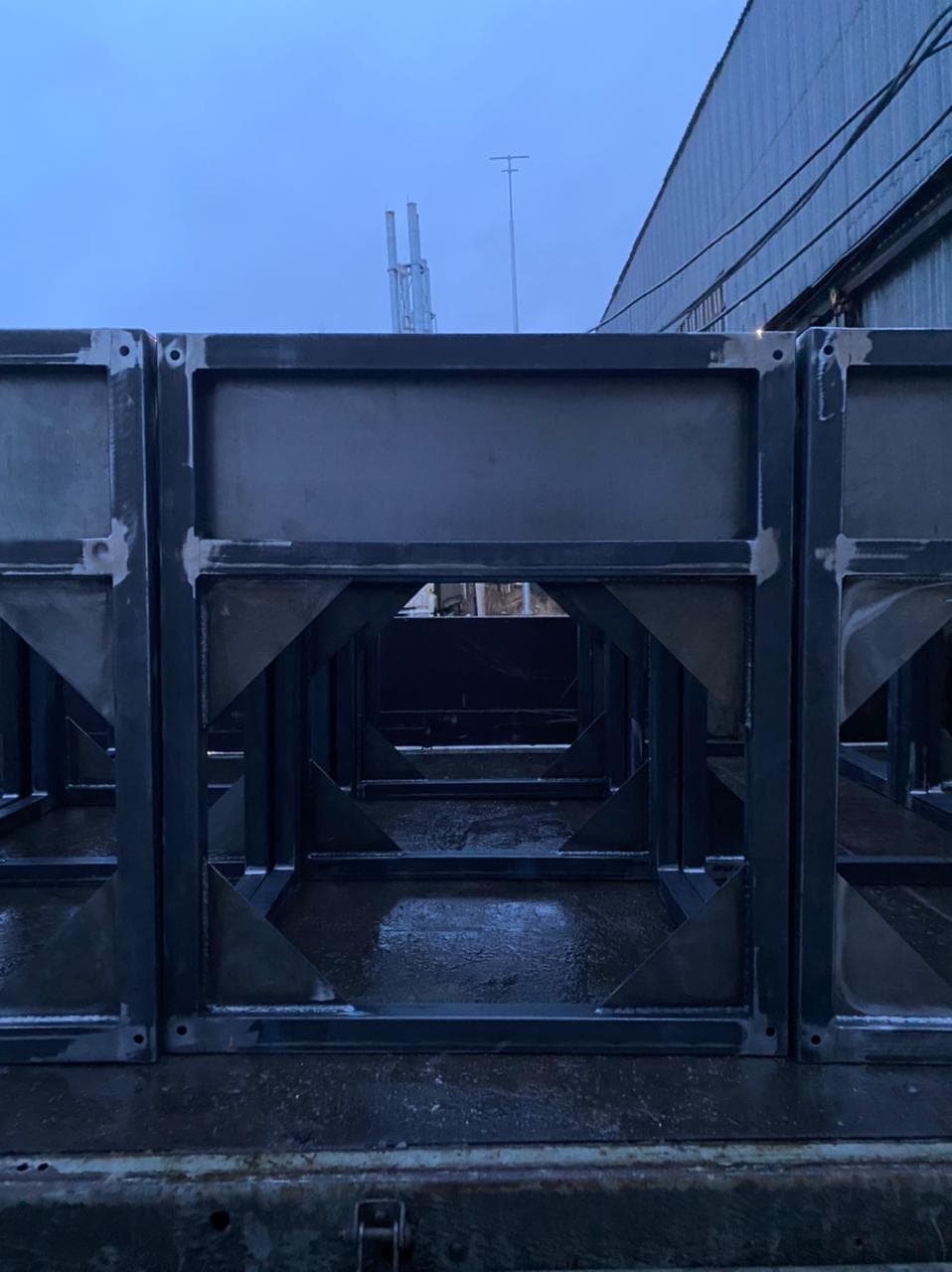

Производство и доставка

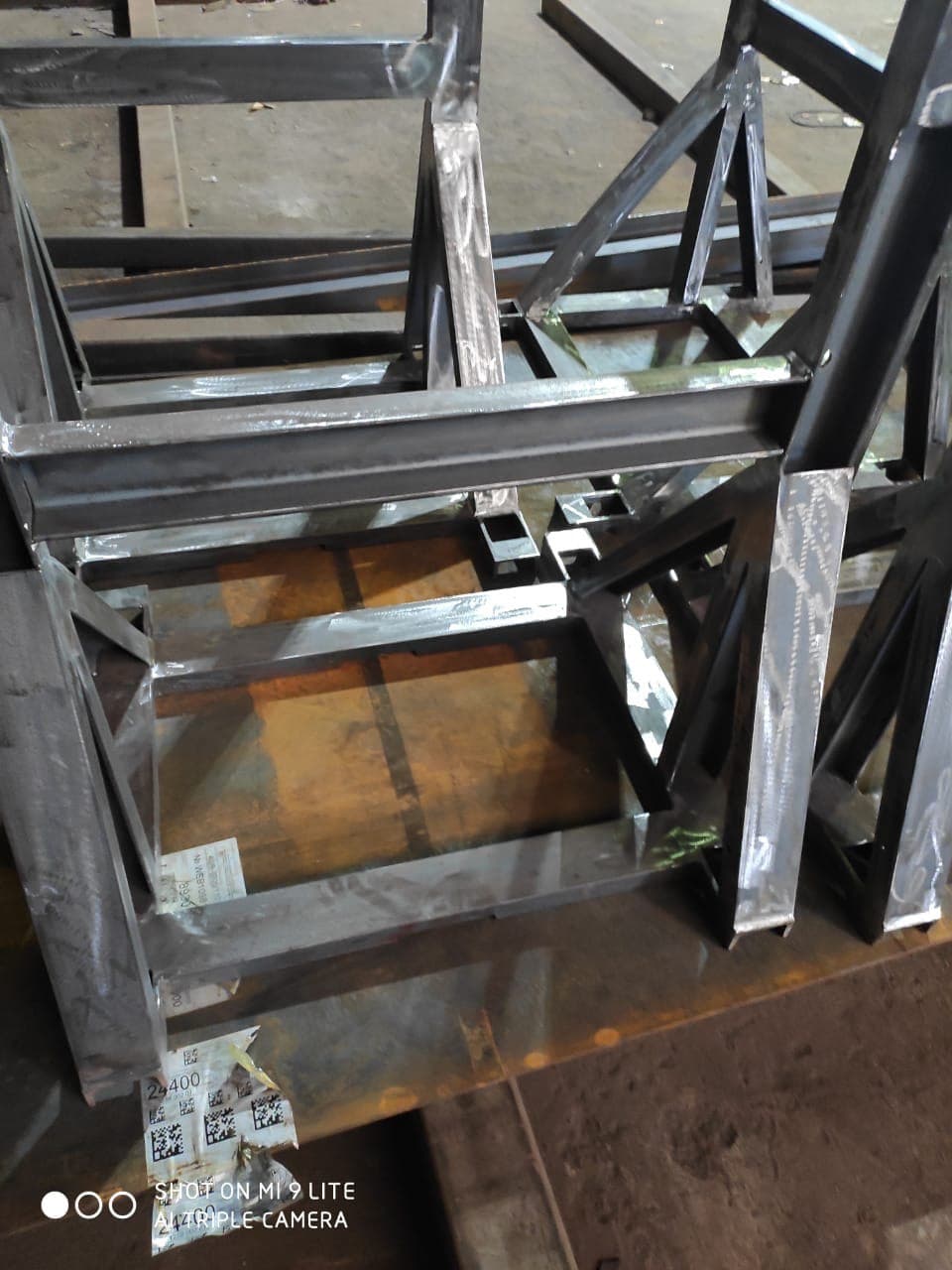

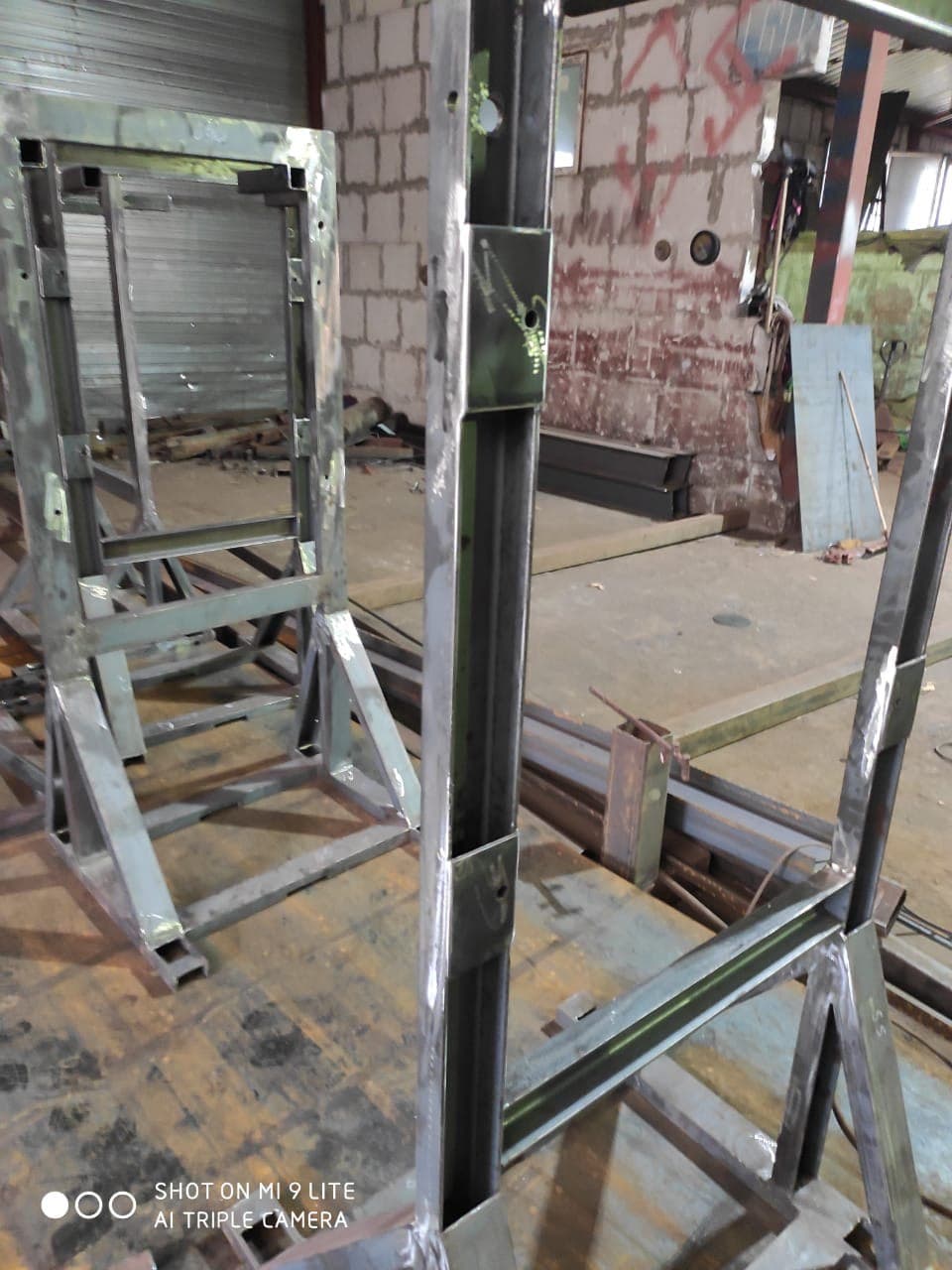

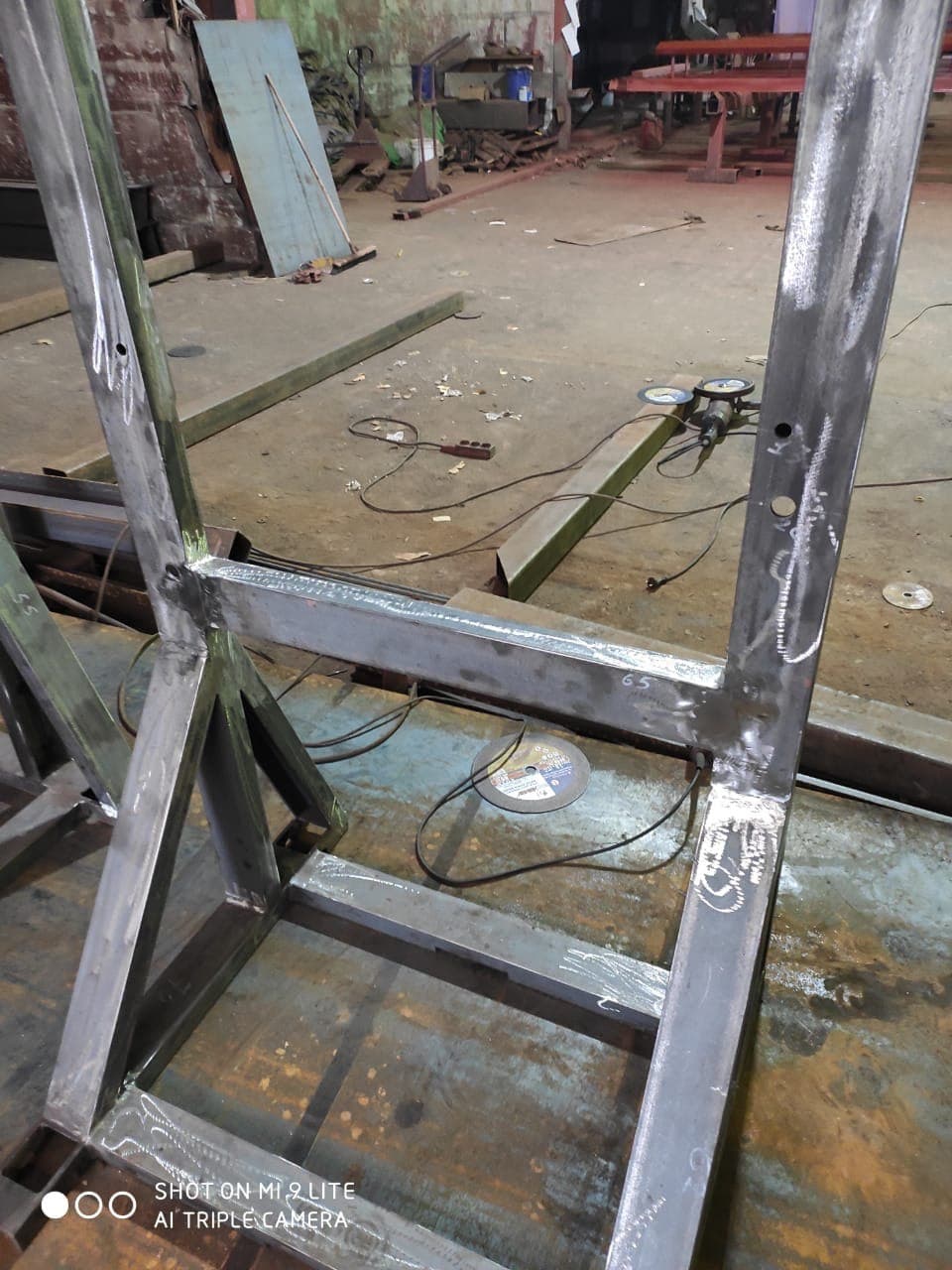

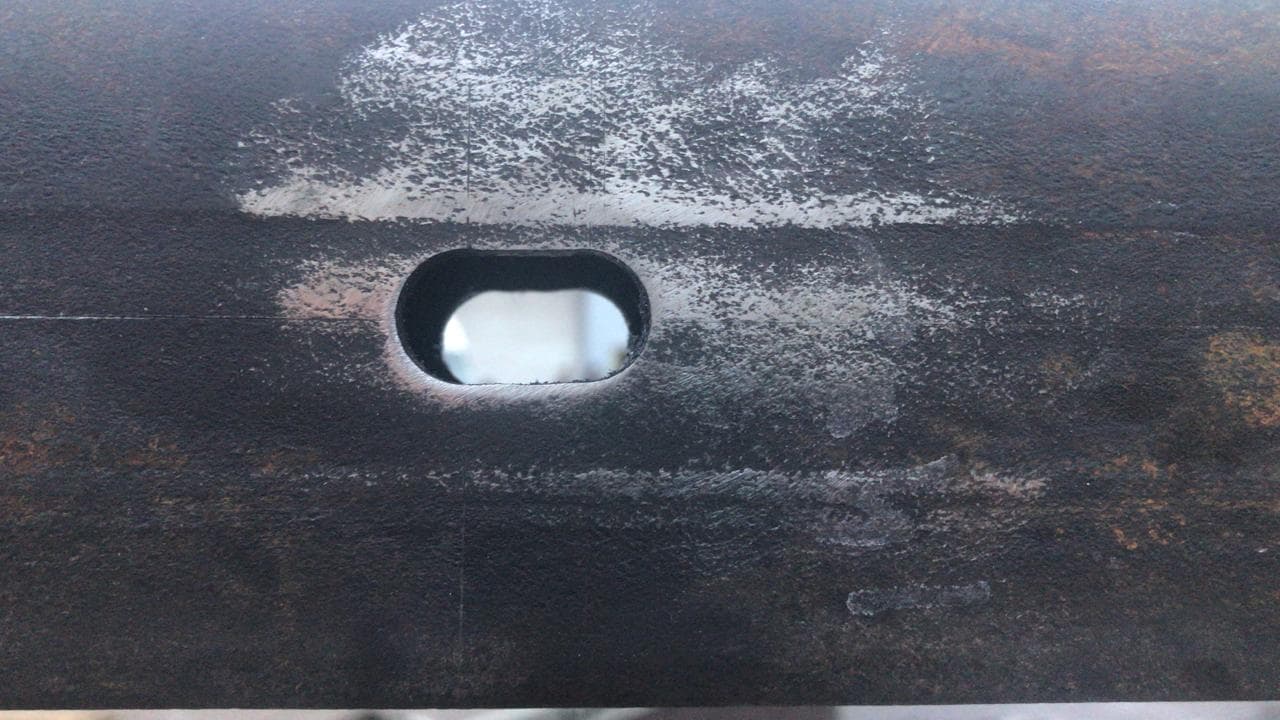

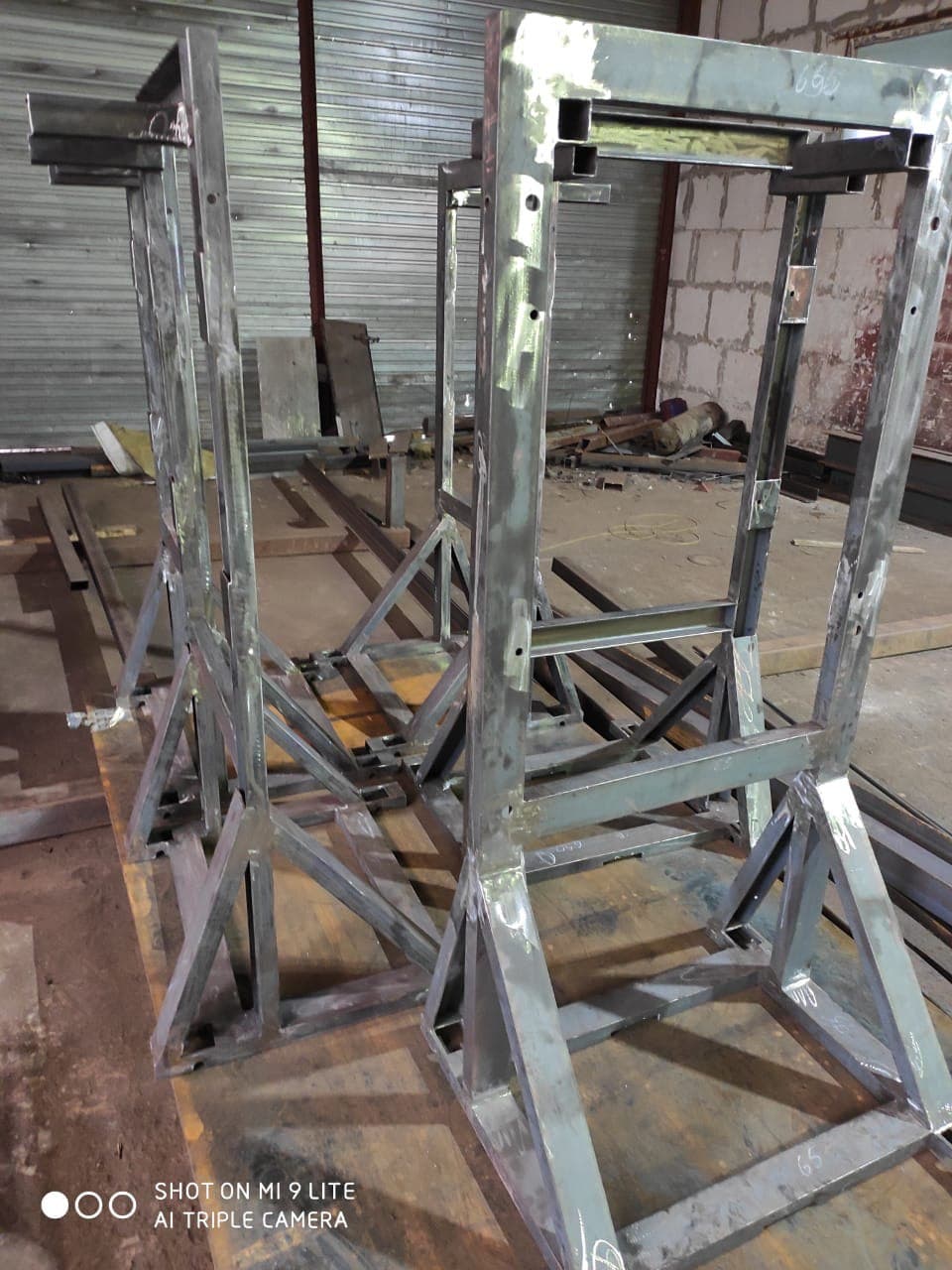

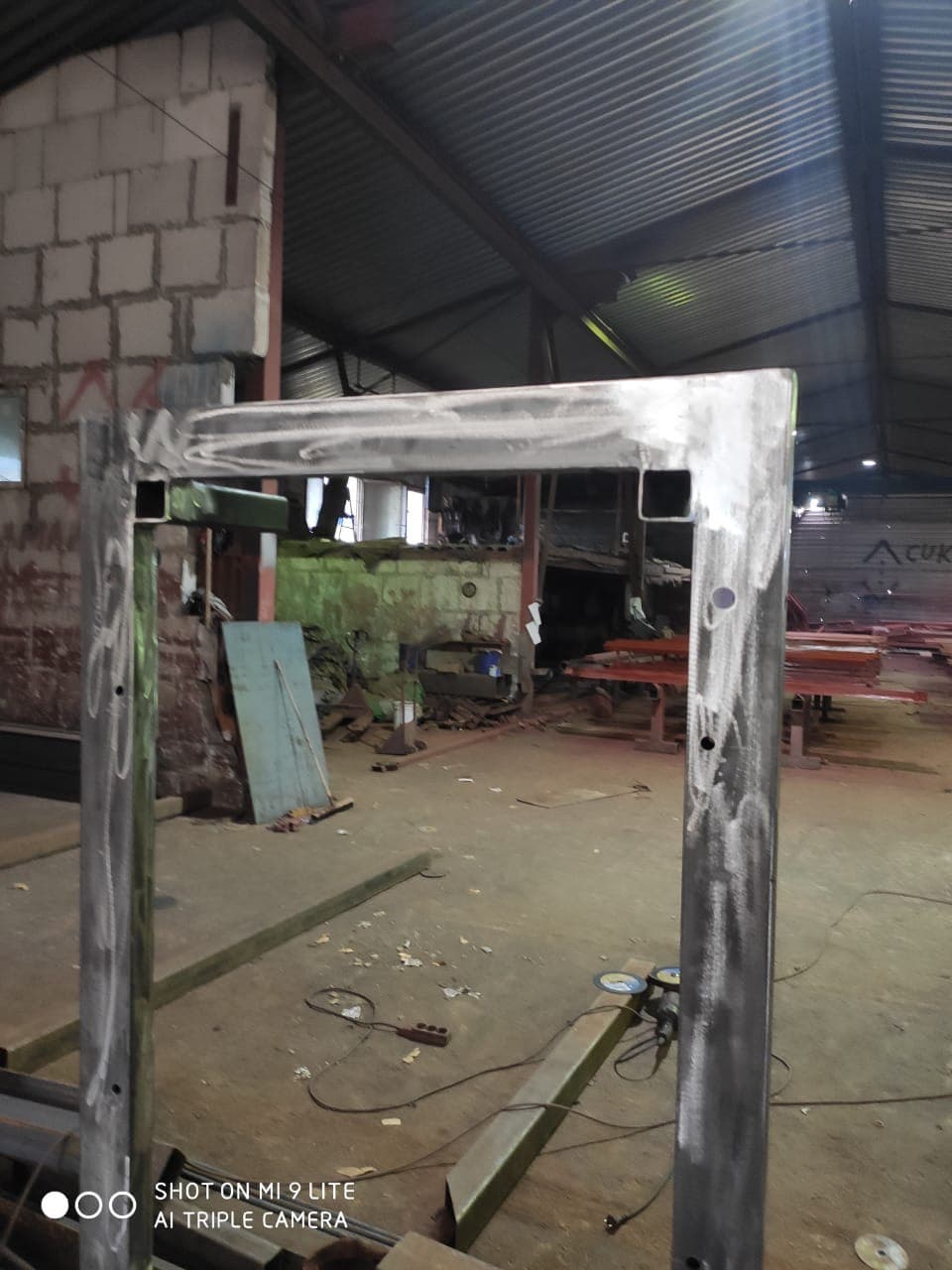

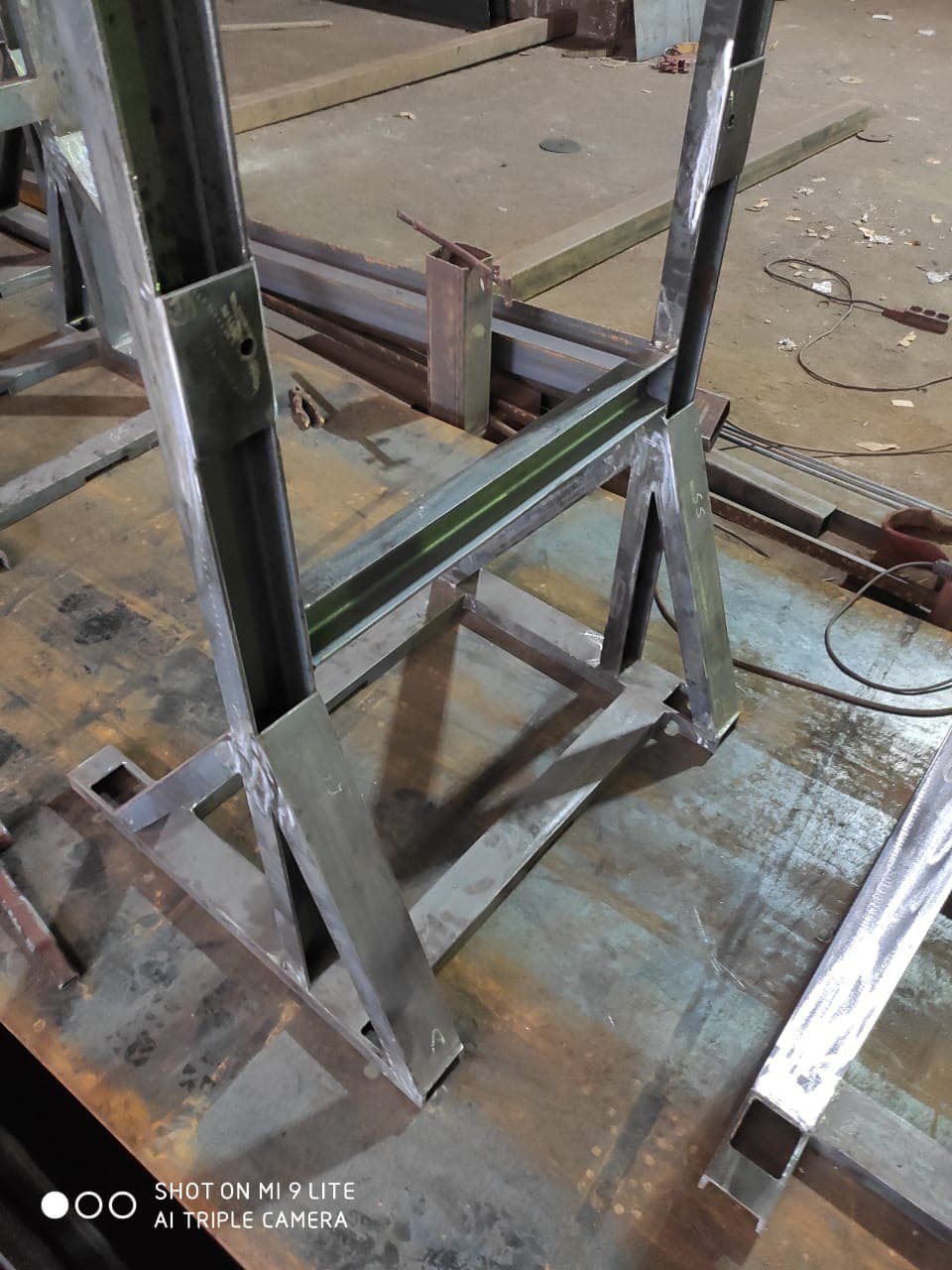

Цикл изготовления простой по этапам и требовательный к точности: раскрой проката, сборка на стенде, сварка, сверловка крепёжных отверстий, зачистка швов и нанесение покрытия. Ответственные основания собирают по кондуктору, чтобы выдержать геометрию и расположение отверстий от партии к партии.

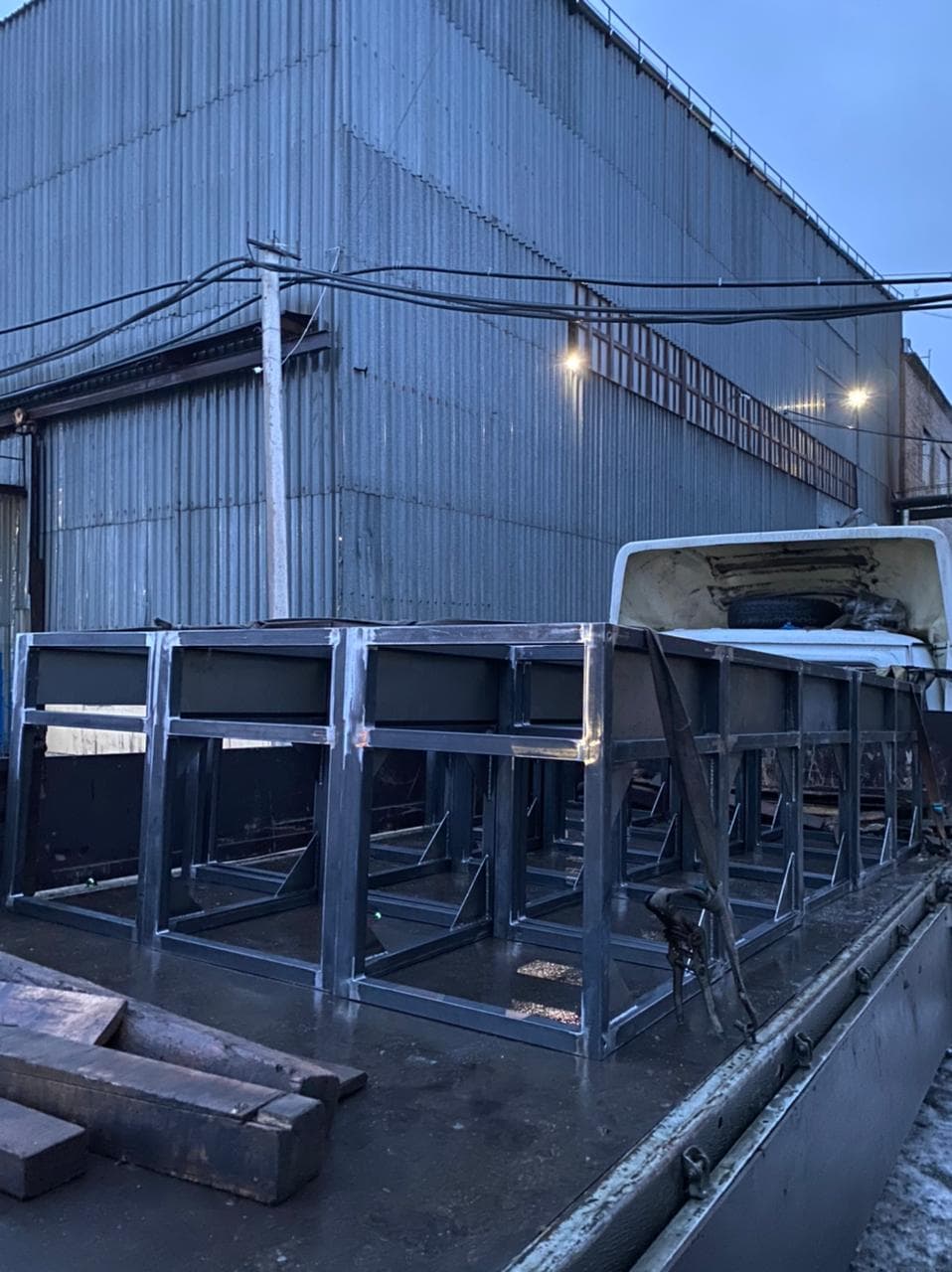

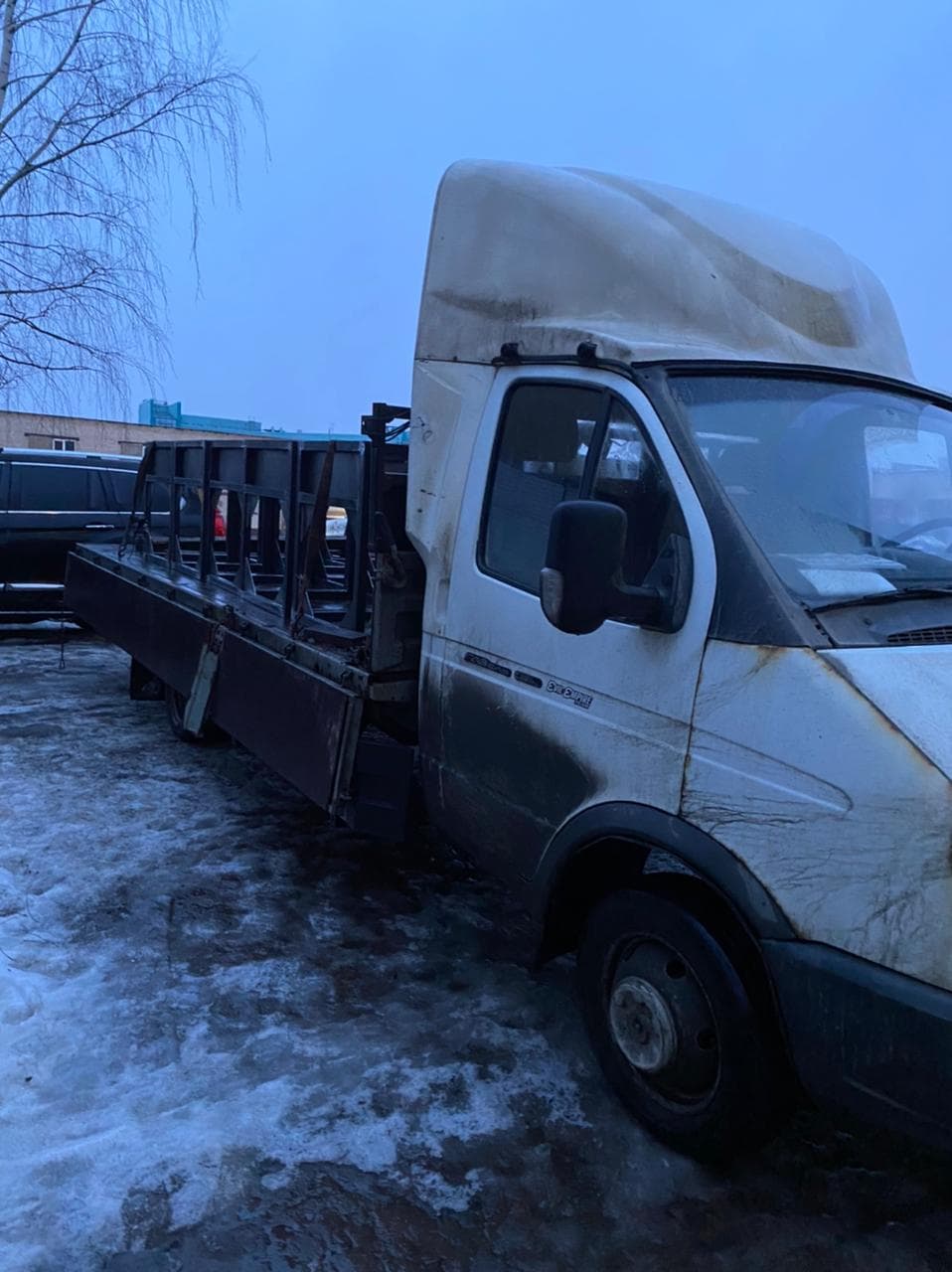

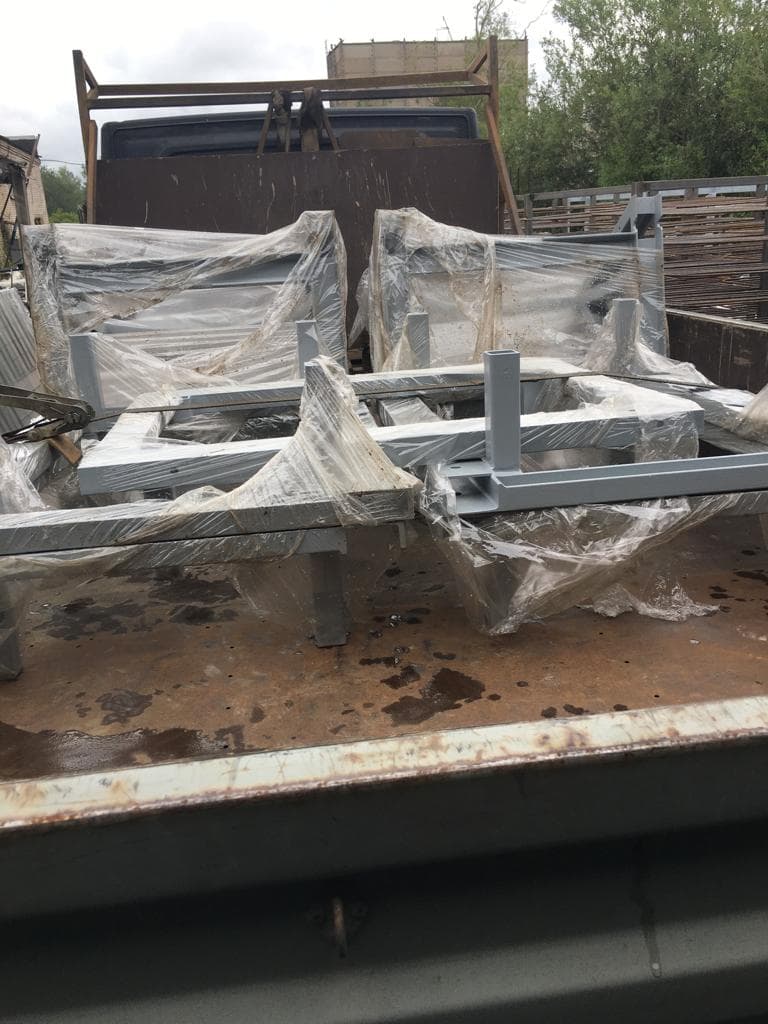

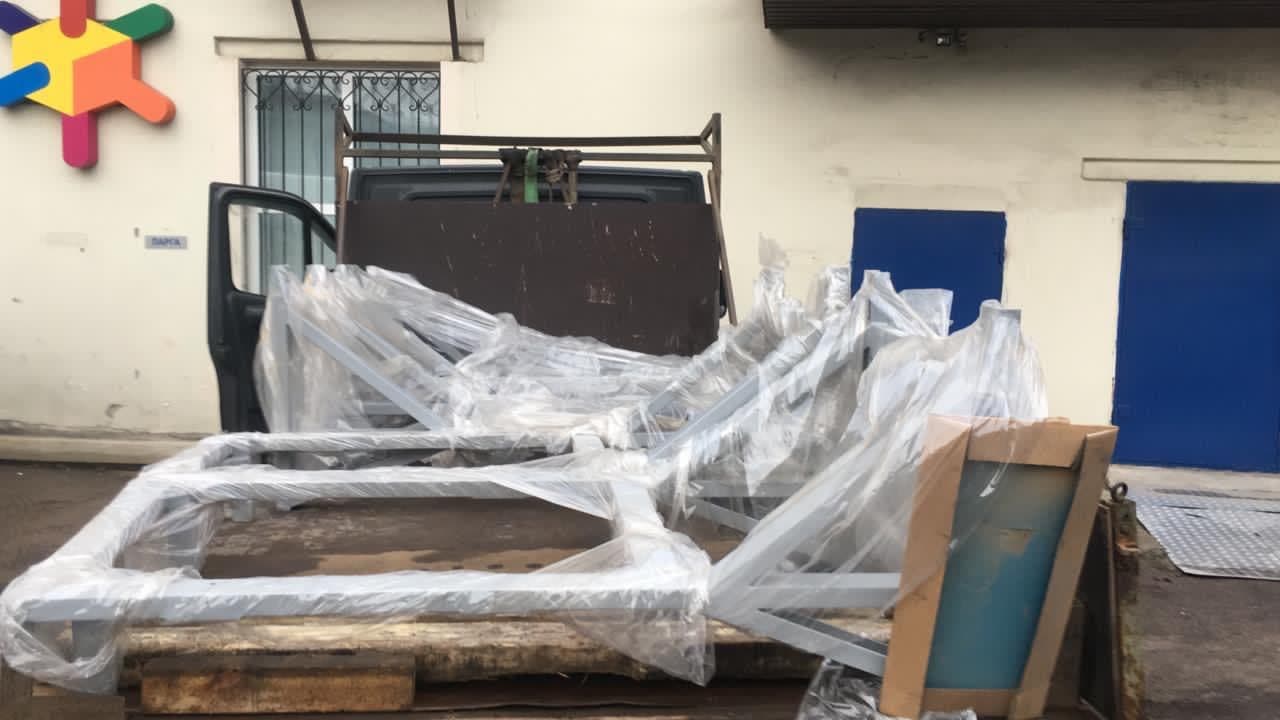

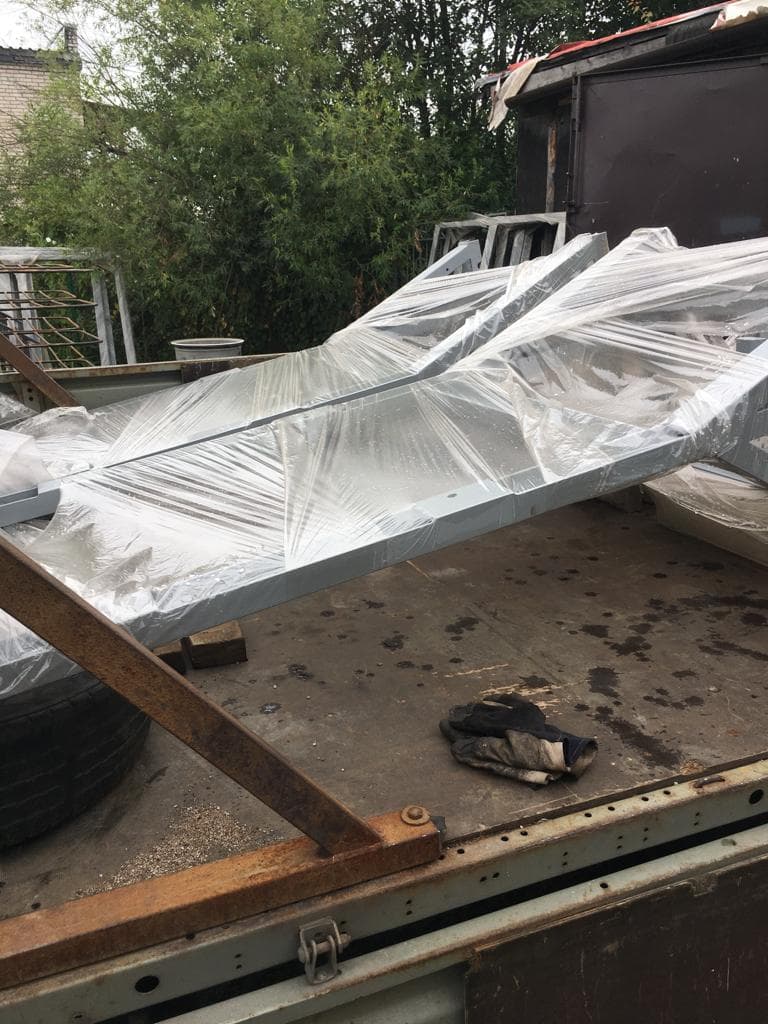

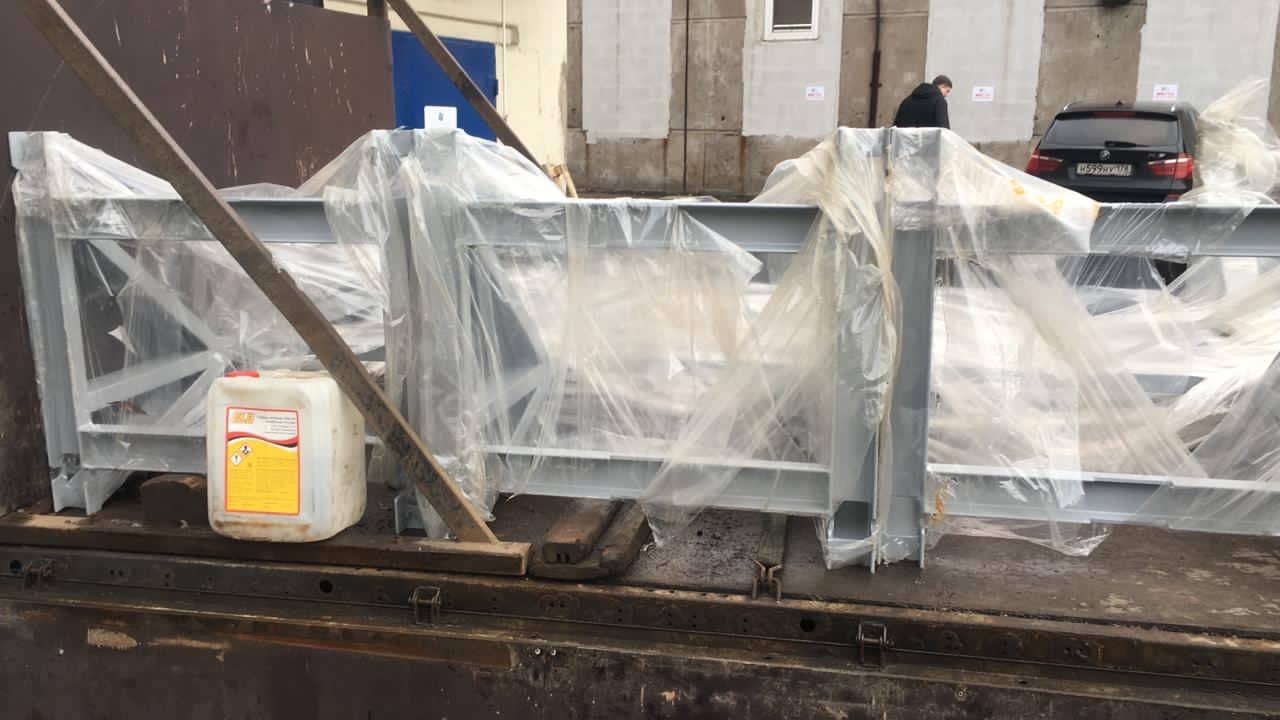

Изготавливает рамы ЗМК Континенталь на собственном производстве — это позволяет держать сроки и менять конструкцию по ходу проекта, не завязываясь на сторонних подрядчиков. Готовые основания отгружаем по Санкт-Петербургу, Ленинградской области и далее по стране. Перед запуском в работу согласуем чертёж КМ/КМД, толщину проката и тип защиты, чтобы на объект пришла рама, которая встанет под оборудование без доработок по месту.
