Металлические фермы 12 м

Конструкция и геометрия

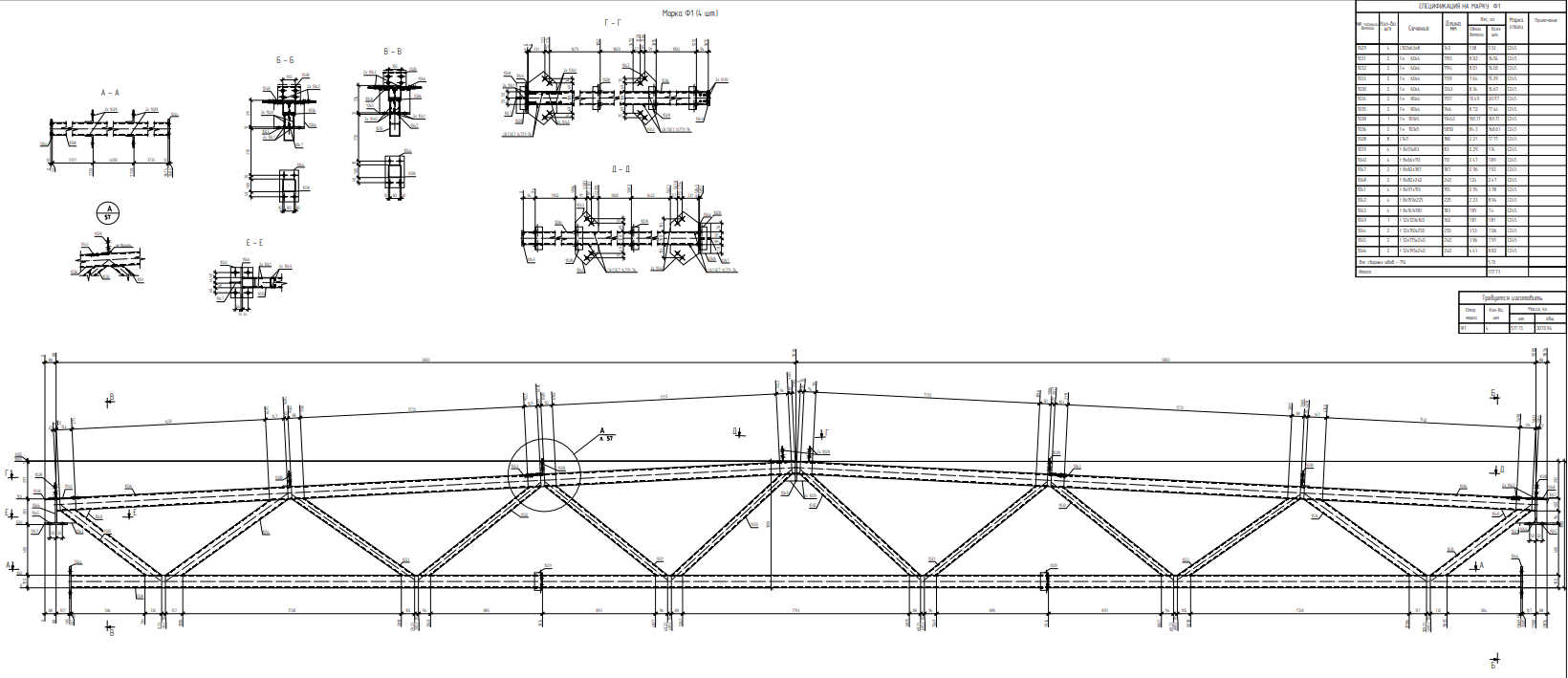

Ферма 12 м собрана по треугольной двускатной схеме. Верхний и нижний пояса — профильная труба 100×100×5 мм по ГОСТ 30245, раскосы и стойки решётки — труба 60×60×4 мм. Стыки решётки с поясами сварные, без накладок; углы раскосов 35–40° равномерно разносят усилие по поясам. Высота по центру 1000 мм, шаг в каркасе 1750 мм, масса одной фермы 518 кг. Узлы примыкания к колоннам — фланцы из листа 12 мм с заводской разделкой кромок.

Практический момент: при нагрузке до 300 кг/м² сечение поясов 100×100×5 работает с запасом, но при пиковом снеге выше 350 кг/м² у конька появляется концентрация, и средний пояс рискует потерять устойчивость. Тогда раскосы меняют на 80×80×4 или 80×80×5 — это дешевле, чем усиливать пояс по всей длине. Пересчёт занимает полдня и делается до запуска в резку.

Какие схемы делают на пролёт 12 м

На 12 м схему выбирают под тип кровли и компоновку здания. Каталожная серия — треугольная двускатная, остальные считаются под задачу:

• Треугольная двускатная — базовое исполнение под кровлю с уклоном от 1:8; ангары, навесы, склады с двускатной крышей.
• Полигональная — снижает высоту конька при сохранении уклона; торгово-выставочные и общественные здания.
• С параллельными поясами — под плоскую кровлю с парапетом, между поясами проходят коммуникации.
• Арочная — когда внутренних колонн нет, а снеговая нагрузка на скатах сложная; зернохранилища, склады удобрений, спортивные объекты.

Конкретная схема закрепляется после КМ или эскиза заказчика: пересчитываются шаг раскосов, состав узлов и сечение фланцев под фактический каркас. Каталожная серия здесь — отправная точка, а не готовое решение под любой объект.

Какие данные нужны для подбора

Каталожная ферма 12 м рассчитана под равномерные 300 кг/м² и стандартный кровельный пирог. Под конкретный объект узлы пересчитывают по фактическим данным:

• Снеговой район по карте СП 20.13330 и коэффициент перехода от веса снега к нагрузке на покрытие.
• Ветровой район — давление на верхний пояс и связи каркаса по горизонту.
• Тип кровли: профлист 0,7 мм — около 8 кг/м², сэндвич 100 мм — около 14 кг/м², мягкая по жёсткому основанию — до 35 кг/м².
• Подвесные нагрузки: кран-балка, коммуникации, освещение — считаются отдельно.

Частая ошибка — заказать каталожную ферму под пиковый снег без учёта снегозадержания. На 12 м это даёт неравномерную нагрузку с концентрацией у конька: без пересчёта решётки конструкция работает на грани несущей способности и теряет запас по прогибу. Дешевле заложить это на этапе КМ, чем усиливать смонтированную ферму.

Типовые объекты применения

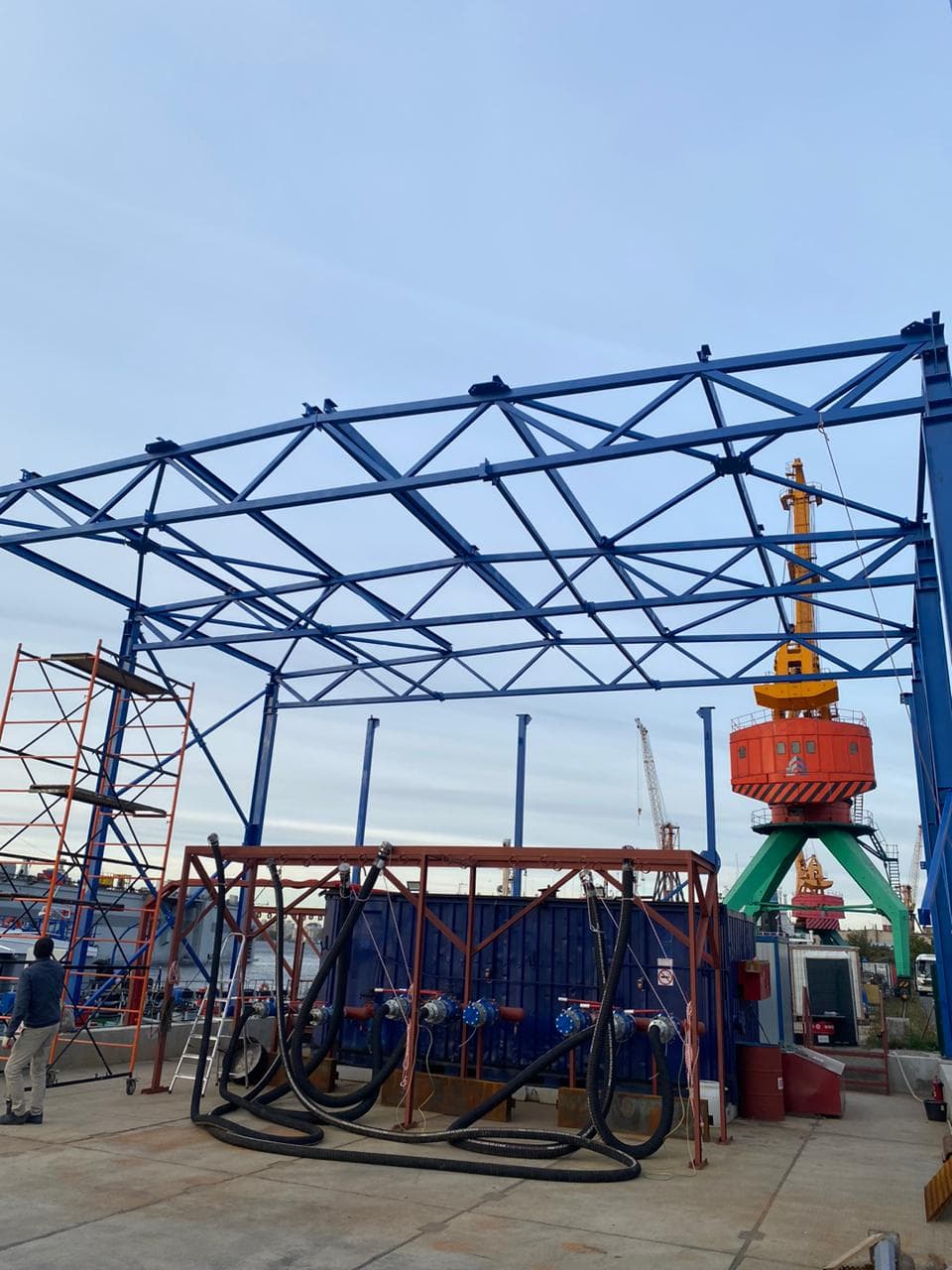

Пролёт 12 м — ходовая длина для одноэтажных производственных и складских зданий с одной линией опор по фасаду. Один пролёт без промежуточной колонны, кровля закрывается за смену-две.

• Производственные ангары и цеха под станки лёгкого и среднего класса.
• Складские терминалы и логистика с двускатной кровлей и обвязкой на 6 м.
• Навесы и крытые стоянки под автотранспорт, спецтехнику, сельхозмашины.
• СТО, мойки, шиномонтажи на 2–4 поста с прямой компоновкой.
• Торговые павильоны, крытые рынки, выставочные комплексы.
• Сельхозпостройки: коровники, навесы под сено и силос.

Для частного гаража или небольшого навеса ферма 12 м избыточна — на ИЖС ферма 6–9 м обходится в 1,5–1,8 раза дешевле по металлу и монтажу. На 12 м экономика сходится, когда двускатная кровля перекрывает весь пролёт без внутренних опор.

Как изготавливают и доставляют

Производство на заводе ЗМК Континенталь в Санкт-Петербурге. Этапы от чертежа до отгрузки:

1. Приёмка КМ или расчёт КМД на стороне завода по запросу.
2. Резка профильной трубы по карте раскроя, разметка узлов.
3. Сборка на стапеле с контролем геометрии до сварки — диагонали, конусность поясов, плоскостность фланцев.
4. Сварка полуавтоматом в защитном газе MIG/MAG, проволока Св-08Г2С.
5. Зачистка швов, визуальный контроль ВИК по сварным узлам.
6. Грунтование или горячее цинкование по требованию проекта.

Доставка по всей России собственным транспортом-длинномером, по РФ — транспортными компаниями; фермы 12 м везутся целиком, без укрупнительной сборки на месте. Срок от 7 рабочих дней при наличии металла на складе. При партии свыше 6 ферм согласуется отдельный график выпуска и отгрузки, погрузка манипулятором на заводе входит в стоимость.
