Как работает узел токосъёма

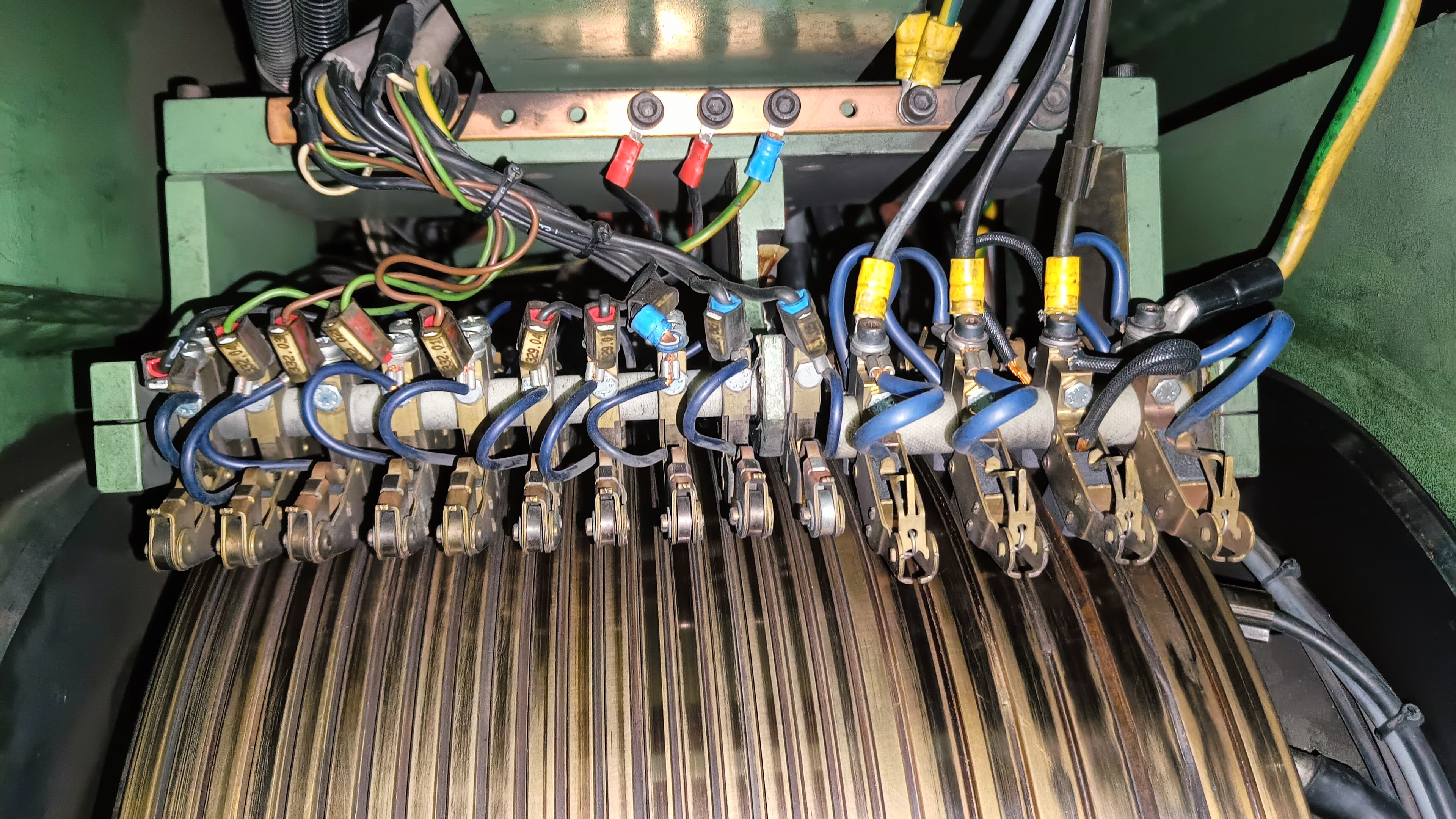

Ток к вращающейся обмотке подводится через скользящий контакт: неподвижная щётка прижата к вращающемуся кольцу. Работа узла держится на стабильности этого контакта — площадь прилегания, усилие пружины щёткодержателя и состояние дорожки значат больше, чем материал сам по себе.

Отказы обычно начинаются не с равномерного износа, а с нарушения контакта. Появляется искрение, дорожка локально подгорает, под щёткой образуется канавка, ток идёт через уменьшенную площадь — и дальше процесс разгоняет сам себя. Поэтому снятое кольцо чаще имеет одну-две борозды под конкретными щётками, а не ровную выработку по всей окружности.

В сравнении с коллекторным узлом кольцевой токосъём изнашивается медленнее: контакт не разрывается на пластинах. Но осмотр ему нужен такой же регулярный — проверка биения и чистоты поверхности при плановом обслуживании на площадках Московской области окупается одним несостоявшимся простоем.

Какие бывают кольца и где они стоят

Единого типоразмерного ряда у токосъёмных колец нет — геометрию задаёт конструкция конкретной машины. Различаются они по посадочному и рабочему диаметру, ширине дорожки, числу колец в наборе и способу вывода токоведущих концов.

• Двигатели с фазным ротором — набор из трёх колец по числу фаз, самый частый случай в ремонте.
• Крановые и подъёмные механизмы — то же трёхкольцевое исполнение, но условия жёстче: вибрация, запылённость, частые пуски.
• Генераторы и синхронные машины — кольца цепи возбуждения.
• Поворотные платформы, намоточные и кабельные линии — одиночные кольца и сборные пакеты под силовые и сигнальные цепи.

Взаимозаменяемости между сериями практически нет, и здесь кроется главная ловушка заказа «по названию двигателя». Машины одного типоразмера разных заводов и разных лет выпуска расходятся по шагу колец и посадке. Отталкиваться надёжнее от снятой детали или чертежа ротора, а не от каталожного обозначения.

Восстановление или новое кольцо

Изношенное кольцо восстанавливают наплавкой с последующей проточкой, шлифовкой и полировкой рабочей дорожки. Мелкая шероховатость и следы подгара снимаются без наплавки — хватает проточки и шлифовки.

Что выбрать, решает остаточная толщина. Каждая проточка уменьшает диаметр дорожки, и после нескольких ремонтов стенка выходит на предел, за которым кольцо перестаёт держать посадку и отводить тепло. Если ремонт уже был, об этом стоит сказать при заказе: по внешней геометрии остаточный ресурс не читается.

Частая ошибка — восстановить кольца и оставить старые щётки. Приработанная к прежнему профилю щётка на свежепроточенной дорожке первое время опирается кромкой, греет узел и наводит новую канавку. Щётки меняют комплектом и одновременно проверяют щёткодержатели: усилие пружин, свободный ход, чистоту гнёзд.

Что уточнить перед заказом

Расчёт начинается с исходных данных. Минимум — посадочный диаметр, диаметр и ширина рабочей поверхности, число колец и расстояние между ними, схема крепления и вывода концов. Есть чертёж ротора или образец снятой детали — этого достаточно, замеры снимем сами.

• Марка и серия машины — как ориентир, но не как единственный источник размеров.
• Режим работы, запылённость, вибрация и температура в зоне узла.
• Тип и размер щёток: от них зависят требования к ширине и чистоте дорожки.
• Был ли ремонт раньше и сколько раз кольцо протачивали.

При приёмке смотрите биение рабочей поверхности и риски поперёк направления вращения — такие риски работают как абразив и съедают щётку за несколько смен. ЗМК Континенталь изготавливает и восстанавливает кольца по документации и образцам заказчика, отгрузка — в Москву и по Московской области.
