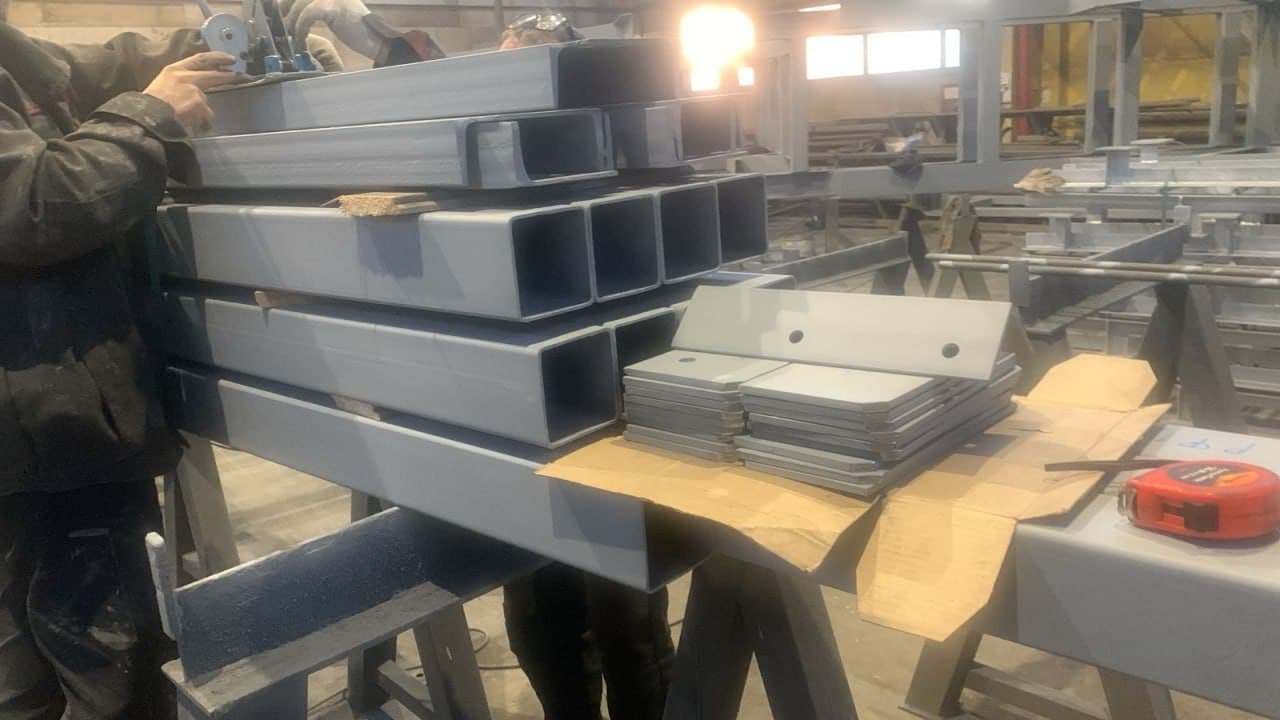

Типовые металлоконструкции: серии, ГОСТы и цены в Санкт-Петербурге
Что такое типовые металлоконструкции и их виды
Что такое типовые металлоконструкции и их виды
Если у вас склад, производственный корпус или торговый зал с пролётом 6, 12 или 18 м в стандартной зоне нагрузок — вы, скорее всего, переплачиваете, заказывая индивидуальный расчёт. Типовые металлоконструкции разработаны именно для того, чтобы сэкономить 15–25% бюджета без потери прочности: проектирование уже оплачено и проверено на сотнях объектов в СЗФО.
Короткий ответ: типовая металлоконструкция — это изделие, изготовленное по государственной или ведомственной серии (1.020-1, 1.460.2 и другим), либо по заводским техническим условиям с заранее прописанными нагрузками, марками стали и допусками. Вы получаете конструкцию с пакетом документов «под ключ» без дополнительного проектирования с нуля.
Основные виды типовых металлоконструкций
| Тип конструкции | Серия / ГОСТ | Типичный пролёт | Применение |
|---|---|---|---|
| Каркасы одноэтажных промзданий | 1.020-1, 1.420.3 | 6–24 м | Склады, ангары, производства |
| Стропильные фермы | 1.460.2-10/87, ГОСТ 27772-88 | 12–36 м | Кровли промышленных зданий |
| Подкрановые балки | Серия 1.426.3, ГОСТ 26020-83 | 6–12 м | Крановые пути, мосты |
| Фахверки | СП 20.13330.2017, серия 1.232 | по высоте стены | Торцевые и боковые ограждения |
| Прогоны кровельные и стеновые | ГОСТ Р 58591-2019 | 1,5–6 м | Обрешётка поверх несущих |
| Ростверки и опорные плиты | ГОСТ 23118-2012, серия 3.407-115 | — | Фундаменты под оборудование |
Типовое против индивидуального: где граница
Типовое решение работает там, где нагрузки и пролёт укладываются в стандартный ряд серии. Если высота снегового покрова, ветровой район или особые технологические нагрузки выходят за рамки серии — типовая документация требует адаптации. Без неё применять серию нельзя: это уже не «типовое», а потенциально опасное решение с недействительным паспортом.
Как выбрать типовое решение: нормативы и алгоритм

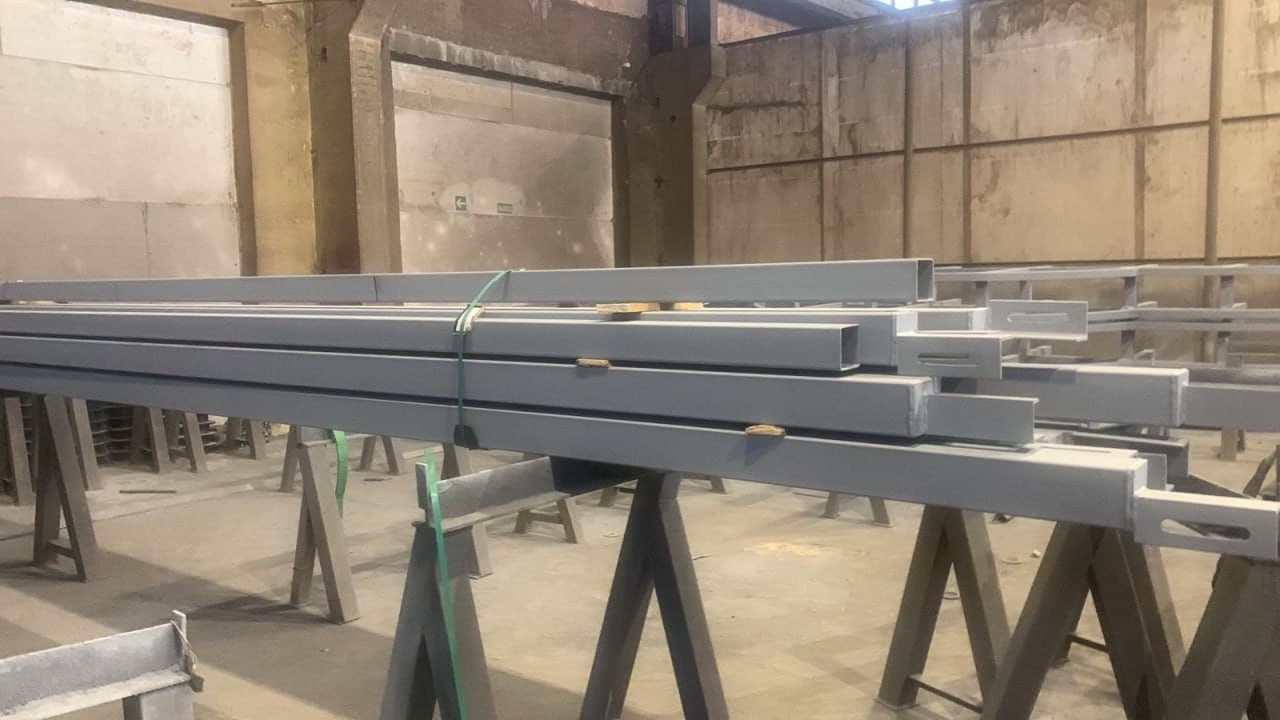

Как выбрать типовое решение: нормативы и алгоритм
Нормативная база: что регулирует нагрузки
Выбор серии начинается с проверки нагрузок по действующим нормам. СПб и Ленобласть — III снеговой район и I ветровой по СП 20.13330.2017, что укладывается в большинство типовых серий без адаптации.
| Параметр | Норматив | Значение для СПб (III зона) |
|---|---|---|
| Снеговая нагрузка | СП 20.13330.2017 | 200 кгс/м² нормативная × 1,4 = 280 кгс/м² расчётная |
| Ветровая нагрузка | СП 20.13330.2017, карта 3 | I ветровой район: 0,23 кПа нормативная |
| Сейсмичность | СП 14.13330.2018 | ≤ 5 баллов — не учитывается в типовых сериях СПб |
| Крановая нагрузка | ГОСТ 25546-82 | Q = 5–50 т для типовых серий подкрановых балок |
Алгоритм подбора: 5 шагов
- Определить пролёт и шаг колонн. Стандартный ряд серии 1.020-1: пролёты 6, 9, 12, 18, 24 м; шаг колонн 6 или 12 м. Если ваш объект — 15 м: это либо нестандарт, либо комбинация двух пролётных шагов.
- Проверить снеговой район по карте СП 20.13330.2017. Большинство серий рассчитано на I–IV районы; для V и выше (Карелия, Мурманск) нужна адаптация расчёта.
- Учесть кровельный уклон. Для стропильных ферм серии 1.460.2 предусмотрен уклон 1:12, 1:8 и 1:4. Плоская кровля (≤ 1°) требует другой серии или нестандартного расчёта.
- Запросить паспорт серии с маркой стали до выдачи заказа. Серии разработаны под Ст3сп по ГОСТ 380-2005 или С245/С345 по ГОСТ 27772-88. Если в вашем проекте указана иная марка — нужна проверка совместимости.
- Сравнить стоимость «типового» с нестандартным. На нашем заводе в СПб типовая рама пролётом 12 м обходится на 18–22% дешевле аналогичной с индивидуальным расчётом — за счёт отработанного техпроцесса сборки и стандартных заготовок.
Марки стали: что принципиально
Для отапливаемых зданий в СПб (расчётная температура −26°С) минимально допустимая сталь для несущих конструкций — С245 по ГОСТ 27772-88 (аналог Ст3сп категории 3 по ударной вязкости при −20°С). Применение С235 или Ст3кп в несущих элементах при эксплуатации ниже −20°С прямо запрещено: наш ОТК фиксирует это на входном контроле каждой партии и не пропускает в производство.
Серии, ГОСТы и документы: что должно быть в комплекте

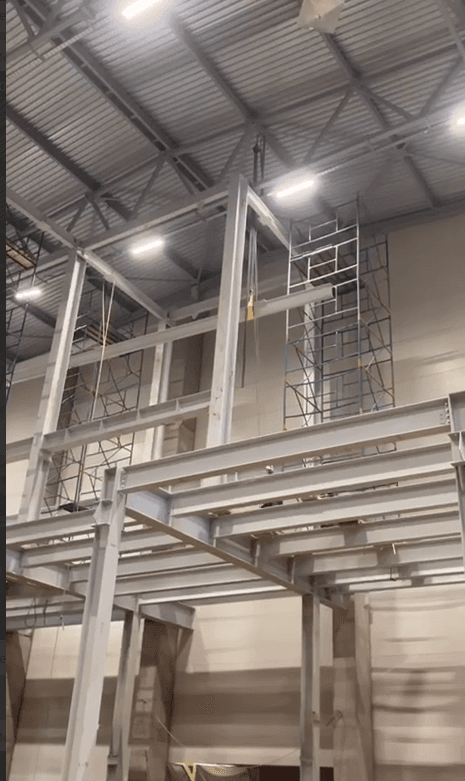

Серии, ГОСТы и документы: что должно быть в комплекте
Ключевые серии и нормативы
Работая со строительными подрядчиками СЗФО 30 с лишним лет, видим одну и ту же путаницу: «серия» — это государственная или ведомственная разработка с согласованием специализированного института; «ТУ завода» — документ, который завод пишет сам под свою номенклатуру. Оба варианта законны, но ТУ требует более тщательной экспертизы при сдаче объекта органам стройнадзора.
| Серия / ГОСТ | Что охватывает | Марка стали |
|---|---|---|
| Серия 1.020-1 | Рамные каркасы одноэтажных производственных зданий, пролёты 6–24 м | С245, С345 (ГОСТ 27772-88) |
| Серия 1.460.2-10/87 | Стропильные фермы пролётом 12–24 м с уклоном 1:12–1:4 | С345, С390 (ГОСТ 27772-88) |
| ГОСТ 23118-2012 | Общие технические условия на строительные металлоконструкции | По проекту |
| ГОСТ 26020-83 | Двутавры горячекатаные с параллельными гранями полок (Б, Ш, К, М) | Ст3сп, С245, С345 |
| ГОСТ 8239-89 | Балки двутавровые горячекатаные (серия №10–60) | Ст3сп, С245 |
| ГОСТ Р 58591-2019 | Профили стальные гнутые замкнутые: квадратные и прямоугольные | С245, С255, С345 |
Что требовать у поставщика при отгрузке
- Паспорт изделия (сертификат качества) — с указанием серии или ТУ, марки стали, класса прочности, номера плавки и данных входного контроля.
- Сертификат на металлопрокат от металлургического завода-изготовителя (не от посредника) — подтверждает соответствие химсостава и механических свойств ГОСТ 27772-88 или ГОСТ 380-2005.
- Акт входного контроля — обязателен по ГОСТ 23118-2012 п. 5.3: каждая партия должна пройти проверку до запуска в производство.
- Схема монтажного соединения — стыки, болты класс прочности ≥ 8.8 по ГОСТ 22353 или тип и категория сварного шва с указанием метода контроля.
Инсайд с объекта: где теряется документация
На одном из складских объектов в Ленобласти заказчик принял конструкции без паспортов серии — исполнитель уверял, что «документы придут позже». На итоговой приёмке стройнадзор запросил подтверждение марки стали; выяснилось, что сертификаты оформлены на другую партию другого номинала. Пришлось организовывать независимое лабораторное освидетельствование с вырезкой образцов и ждать 3 недели. Стоимость экспертизы — около 180 тыс. ₽, плюс штраф за простой объекта. Мы отгружаем полный пакет документов одновременно с конструкцией — это стандарт производства, а не опция.
Нужен комплект с полными документами? Рассчитайте стоимость или отправьте ведомость материалов — ответим за один рабочий день.
Ошибки при заказе типовых металлоконструкций и реальный ущерб
Ошибки при заказе типовых металлоконструкций и реальный ущерб
Ошибка 1. Применить серию за пределами её области действия
Серия 1.020-1 рассчитана максимально на IV снеговой район (нормативная нагрузка до 240 кгс/м²). Один подрядчик использовал её стандартные рамы для склада в Карелии, где V снеговой район — нормативная нагрузка 320 кгс/м². После первой суровой зимы прогиб кровельных прогонов превысил L/200, предельно допустимый по СП 20.13330.2017. Потребовались подпорки, частичная замена прогонов и демонтаж кровельного покрытия. Ущерб: 650–900 тыс. ₽, плюс 2,5 недели простоя объекта.
Ошибка 2. Заменить марку стали без пересчёта несущей способности
Типовая ферма серии 1.460.2 под С345 изготовлена из С245 «потому что была в наличии». Разница в нормативном пределе текучести — 55 МПа, несущая способность снижается примерно на 18%. На пролёте 18 м это означает превышение нормативного прогиба при снеговой нагрузке III района. Наши сварщики при производстве всегда сверяют марку стали по сертификату с паспортом серии — это именно тот контроль, который отделяет завод от случайного изготовителя. Ущерб при переделке несущих ферм: 800 тыс. — 1,5 млн ₽ в зависимости от пролёта и высоты здания.
Ошибка 3. Купить «типовые» конструкции без подтверждённой серии
Часть рынка предлагает «конструкции по типовым решениям» — то есть внешне похожие изделия без ссылки на конкретную серию и без паспорта плавки. При прохождении стройнадзора или страховом случае доказать соответствие таких конструкций проектным нагрузкам практически невозможно. Стоимость ретроспективного подтверждения: 250–400 тыс. ₽ — лабораторные испытания образцов и независимая техническая экспертиза, если она вообще даст положительный результат.
Ошибка 4. Пренебречь монтажными допусками
По ГОСТ 23118-2012 отклонение колонны от вертикали допускается не более H/500, но и не более 15 мм. На монтаже нередко считают «20 мм — не критично». Для одиночной колонны, может, и нет. Но в рамном здании смещение нарушает геометрию ригелей, в узлах накапливается дополнительный изгиб, и через 5–7 лет появляются трещины сварных швов. Ущерб: от 400 тыс. ₽ за ремонт узлов плюс геодезическое освидетельствование.
Кейс: складские комплексы в Ленинградской области
В 2023–2024 гг. мы изготовили и поставили металлоконструкции для двух складских комплексов в Ленобласти — 120×72 м и 24×60 м. Оба объекта по серии 1.020-1 под III снеговой район. Всего поставлено около 480 тонн: колонны из двутавра 40Ш1 по ГОСТ 26020-83 (сталь С345), стропильные фермы пролётом 18 м, холодногнутые прогоны по ГОСТ Р 58591-2019. Срок от выдачи рабочей документации до первой отгрузки — 18 рабочих дней. Пакет на 100% соответствовал требованиям авторского надзора, претензий при приёмке не было.
Завод, а не перекупщик: не только конструкция, но и готовый комплект

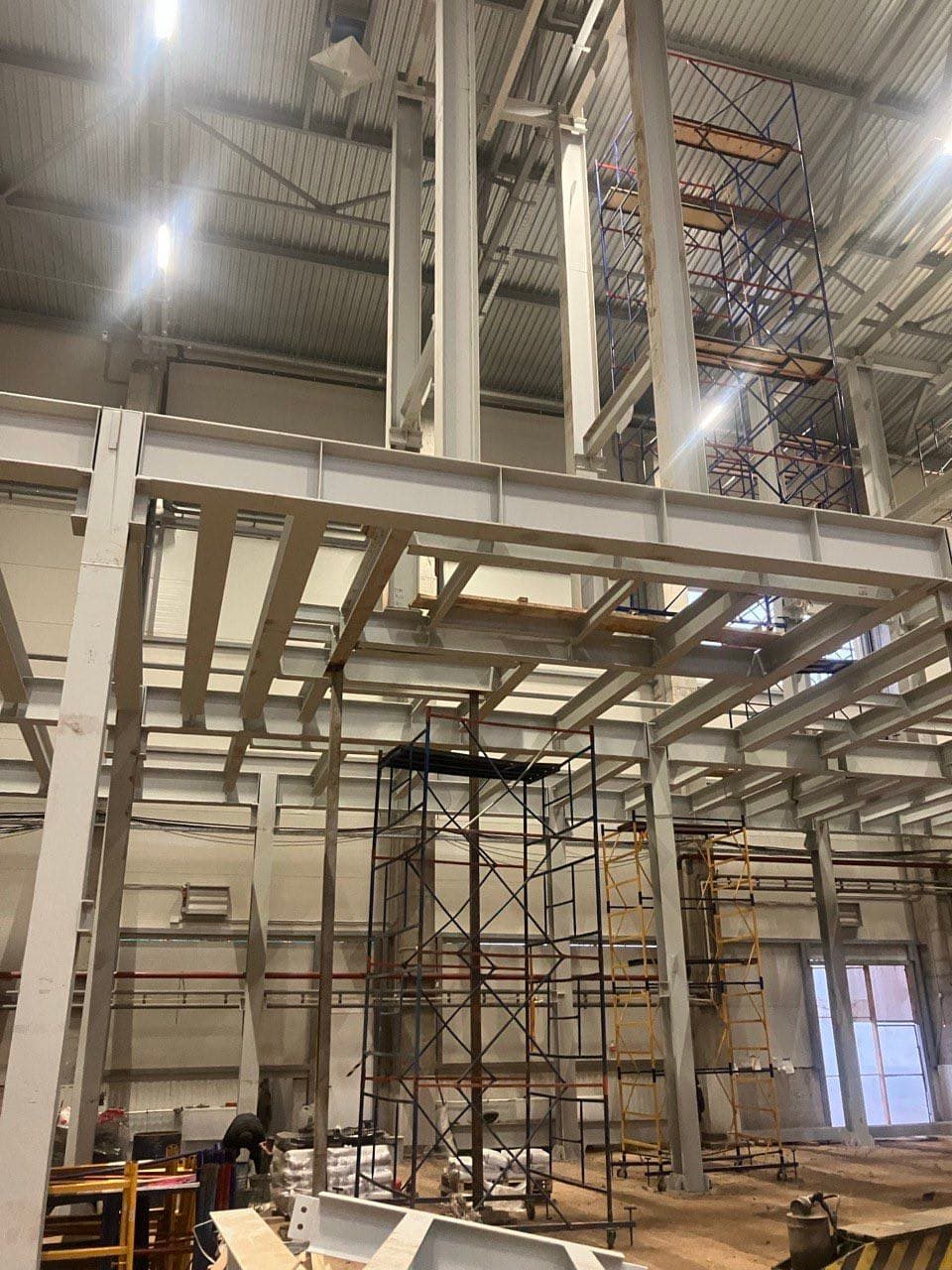

Завод, а не перекупщик: не только конструкция, но и готовый комплект
Почему завод отличается от посредника
Когда вы покупаете типовые металлоконструкции через перекупщика, вы платите его маржу — обычно 12–20% к стоимости изделия. Но документы оформляются на конечного производителя, которого перекупщик может сменить от заказа к заказу: разные партии, разный контроль качества сварки, невозможность напрямую обратиться к реальному исполнителю при рекламации.
Завод металлоконструкций в Санкт-Петербурге с собственным производством с 1992 года. Закупаем прокат тысячами тонн напрямую у металлургических комбинатов: без посреднического звена, без перепродажи чужих партий. Каждая плавка проходит входной контроль по ГОСТ 23118-2012 на нашем участке перед запуском в производство — это не декларация, а ежедневная процедура с актом и подписью мастера ОТК.
Не только типовая конструкция — готовый комплект под проект
- Раскрой и резка под чертёж. Если типовая серия требует подгонки — делаем у нас, не на объекте.
- Сварные металлоконструкции под заказ — когда типовой серии недостаточно, проектируем и варим по вашим чертежам.
- Технологические металлоконструкции — опорные конструкции под оборудование, этажерки, эстакады из типовых и нестандартных элементов.
- Покраска и антикоррозионная защита. Грунт ГФ-021 или эмаль ПФ-115 по ГОСТ, возможна горячая оцинковка через партнёров в СПб.
- Доставка манипулятором. Собственный транспорт, Ленобласть и весь СЗФО, отгрузка с базы в СПб от 1 рабочего дня.
Один поставщик — один комплект документов — один транспорт. Пришлите проект или ведомость материалов — посчитаем за 1 рабочий день.
Частые вопросы
Что входит в понятие «типовые металлоконструкции» и чем они отличаются от нестандартных?
Типовые металлоконструкции — изделия, изготовленные по государственным или ведомственным сериям (например, 1.020-1 для каркасов промышленных зданий, 1.460.2 для стропильных ферм) либо по заводским техническим условиям с заранее рассчитанными нагрузками, марками стали и допусками. Нестандартные конструкции проектируются с нуля под конкретный объект с индивидуальным расчётом и рабочими чертежами. Типовое решение дешевле на 15–25% за счёт отработанного техпроцесса и стандартных заготовок, но применимо только в границах расчётных параметров серии: пролёт, снеговой и ветровой районы, характер нагрузки. Если объект выходит за эти параметры — нужен индивидуальный расчёт.
Какие серии типовых металлоконструкций чаще всего используются для складов и производственных зданий?
Для одноэтажных промышленных и складских зданий в России рабочей серией остаётся 1.020-1 — рамные каркасы с пролётами 6, 9, 12, 18 и 24 м, шагом колонн 6 или 12 м. Для стропильных ферм пролётом 12–24 м применяется серия 1.460.2-10/87. Под подкрановые балки — серия 1.426.3 с нагрузкой от 5 до 50 т. На практике строители комбинируют элементы: несущий каркас по 1.020-1, кровельные прогоны по ГОСТ Р 58591-2019. Мы изготовим конструкции по любой из перечисленных серий или по вашей рабочей документации.
Какая марка стали используется для типовых металлоконструкций и можно ли её заменить?
Большинство серий разработано под стали С245 и С345 по ГОСТ 27772-88. С245 применяется в элементах с умеренными нагрузками; С345 (аналог 09Г2С) — в несущих ригелях, фермах и колоннах с большими пролётами или при расчётной температуре ниже −40°С. Замена марки без пересчёта недопустима: разница в нормативном пределе текучести между С245 и С345 составляет около 55 МПа, что напрямую влияет на несущую способность. Наш ОТК сверяет марку стали по сертификату с паспортом серии на входном контроле каждой партии.
Сколько времени занимает изготовление типовых металлоконструкций на заводе?
Для стандартных серий с типоразмерами, которые есть в нашем запасе прокатных заготовок, срок изготовления составляет 10–18 рабочих дней. Срок зависит от объёма, сложности нарезки и сборки, наличия покраски. Крупные заказы от 50 тонн разбиваем на партии и отгружаем в пределах 20–25 рабочих дней, чтобы объект мог начинать монтаж уже с первой поставки. Если есть жёсткий дедлайн — укажите его при запросе, скорректируем график.
Какие документы должны сопровождать типовые металлоконструкции при отгрузке?
По ГОСТ 23118-2012 обязательный комплект включает: паспорт изделия с маркой стали, номером плавки и ссылкой на серию или ТУ; сертификат на металлопрокат от металлургического комбината-изготовителя; акт входного контроля; схему монтажного соединения с указанием класса болтов (≥ 8.8 по ГОСТ 22353) или категории и метода контроля сварных швов. При необходимости — протокол ультразвукового контроля швов категории I. Мы отгружаем полный пакет одновременно с конструкцией.
Можно ли использовать типовые металлоконструкции в Карелии, Мурманске или других регионах СЗФО с повышенной снеговой нагрузкой?
Большинство серий рассчитано на I–IV снеговые районы по СП 20.13330.2017. Карелия — частично IV–V районы, Мурманск — IV район. Для V и VI районов стандартные серии без адаптации расчёта применять нельзя. В таких случаях мы выпускаем конструкции по заводским ТУ с пересчётом под заданный снеговой район — это граница между «типовым» и «адаптированным типовым». По стоимости — на 8–12% дороже чистого типового решения, но дешевле полного индивидуального проектирования.
Итого
Типовые металлоконструкции — оптимальный выбор для стандартных объектов с пролётами 6–24 м в I–IV снеговых районах. Главные условия: серия должна соответствовать фактическим нагрузкам, марка стали — паспорту серии, пакет документов — полным требованиям ГОСТ 23118-2012. Не подбирайте серию по принципу «похоже» — это прямой путь к дорогостоящей переделке или проблемам на приёмке.
